Palet portabobinas: cómo elegir la cuna, la silla y el formato
En resumenUn palet portabobinas es un palet con un apoyo conformado, la cuna o silla, que sujeta la bobina con el eje horizontal sin que ruede. Para elegirlo, parte del diámetro, el peso y el ancho de la bobina, y después comprueba adónde va: al suelo, a una estantería de paletización (rack) o a un camión con destino al extranjero.
Qué es un palet portabobinas
Un palet portabobinas es un palet con el tablero conformado: la bobina se apoya en la forma y se queda quieta sin calzos sueltos [1]. En el almacén lo oirás llamar de muchas maneras: palet porta bobinas, palet para bobinas, palet con cuna, palet de silla, cuna portabobinas. Todos se refieren a lo mismo.
Se usa allí donde la bobina espera o viaja con el eje horizontal: films plásticos, papel y tisú, bandas de aluminio, textiles técnicos. Frente a un palet plano con dos calzos, aquí la forma es parte del palet. No hay piezas que se pierdan, la bobina vuelve siempre a la misma posición y el diámetro exterior no toca el tablero.
Cuna o silla: dos nombres para el mismo apoyo
No hemos encontrado normas que distingan la silla de la cuna. Las dos son un apoyo cóncavo que sujeta la bobina con el eje horizontal. Los catálogos también usan las dos palabras indistintamente: ROLL llama cuna al inserto de HDPE CV01, que se coloca sobre un palet plano, y silla al inserto CO01-W, pensado para palets de madera 800×1200 [2].
Lo que cambia de un modelo a otro es el perfil, la forma de fijar el apoyo y el material.

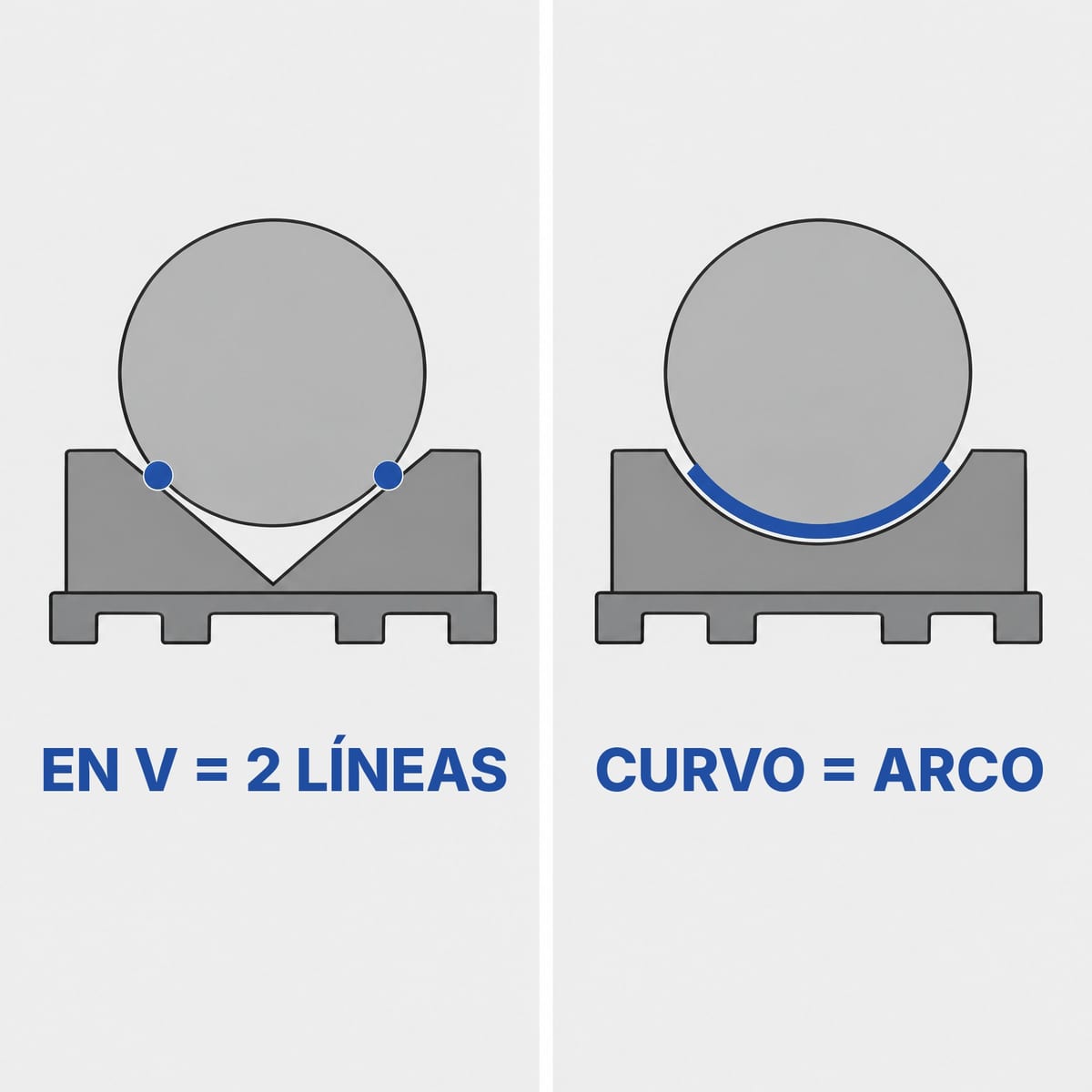

- Una forma en V toca la bobina en dos líneas. La cuna ovalada tiene un perfil curvo y la toca a lo largo de un arco, así que la presión sobre las capas exteriores se reparte en una superficie mayor. Esto importa con films finos y papeles que se marcan con facilidad.

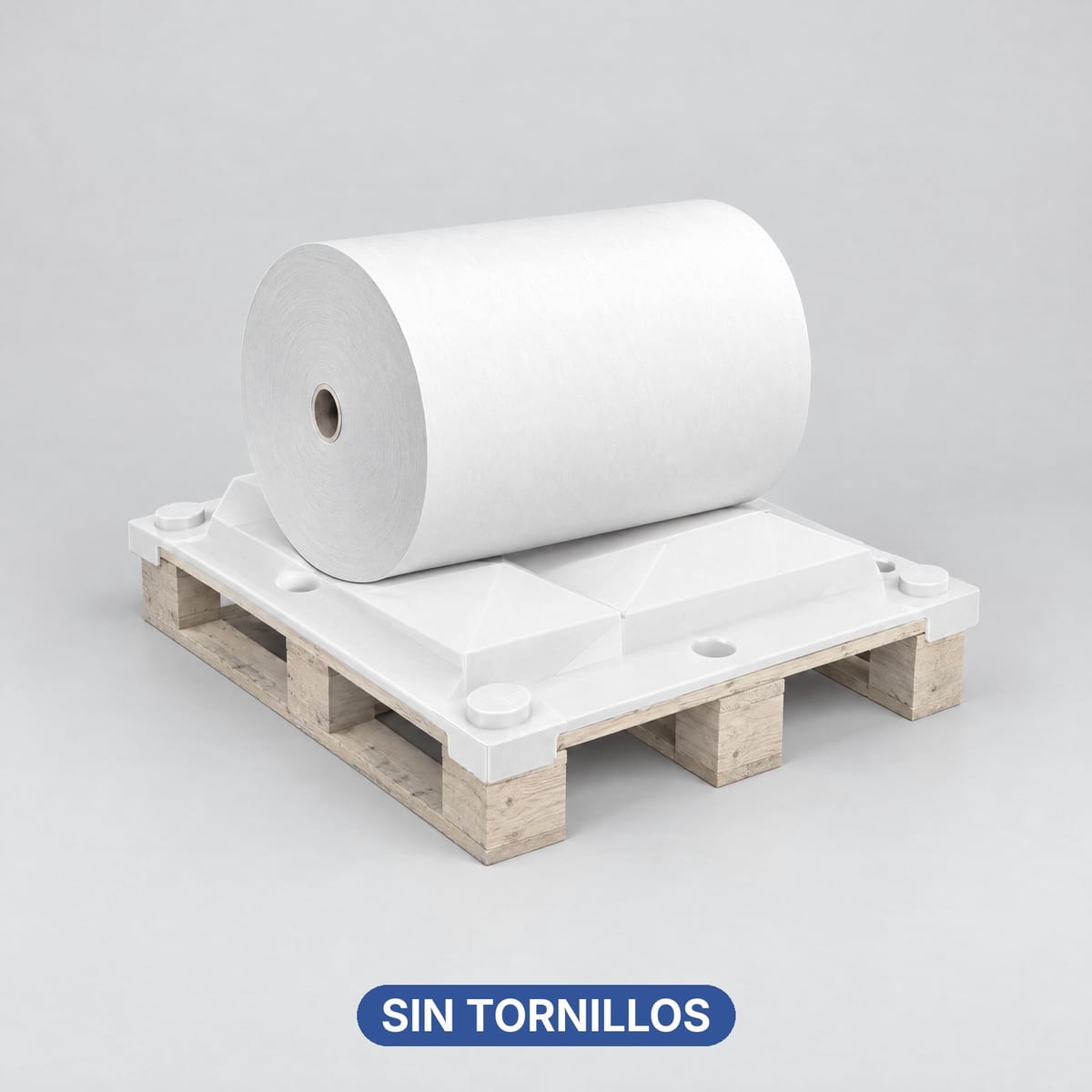

- En los palets con cuna, la forma va integrada en el palet. Los insertos, también llamados transformadores, se colocan sin tornillos sobre un palet 800×1200 de madera o de plástico; al quitarlos, el palet vuelve a servir para cargas planas [2].
- Para los palets reutilizables se usan HDPE y PP; para algunas sillas ligeras, EPS recubierto de poliurea; para bobinas pequeñas apiladas por capas, cartón ondulado [1][2][3].
Cómo elegir: los datos que necesitas antes de pedir presupuesto
Diámetro exterior

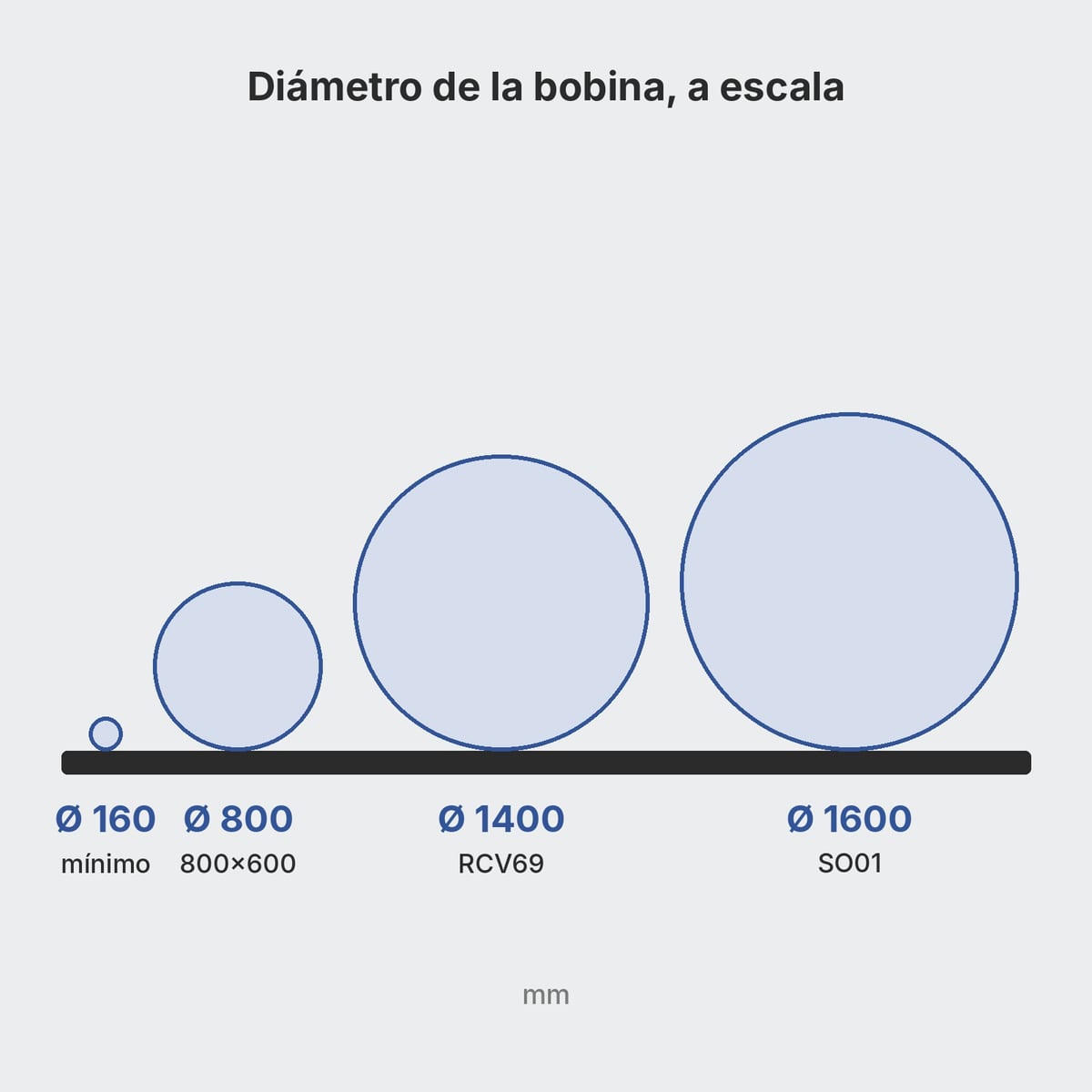

El diámetro decide la forma de la cuna. Todos los palets con cuna de ROLL admiten bobinas desde Ø 160 mm; el máximo va de 800 mm en el formato compacto 800×600 a 1600 mm en el formato 980×1420 [1]. Las bobinas de entre 150 y 580 mm de diámetro se manejan mejor con cunas de cartón, que sujetan de 2 a 6 por capa [3].
Peso de la bobina
Pregunta siempre el peso máximo por bobina. En la gama ROLL va de 800 kg (RCH2L) a 2800 kg (RM02, reforzado con cuatro barras de acero) [16][13]. Si en el palet van dos o tres bobinas, comprueba el peso de cada bobina además del total.
Ancho de la bobina
El ancho, es decir, la longitud a lo largo del eje, decide el formato del palet. Una bobina que sobresale del palet se lleva los golpes de la carretilla y de los puntales. Para bobinas largas hay formatos de 800×1480 y de 800×2220 de tres módulos [13][18].
Mandril y diámetro interior
Si la superficie exterior no puede tocar nada, la bobina no se apoya: se suspende por su propio mandril con dos bridas de plástico. Las bridas ROLL tienen tapones para mandriles de 76 mm (3 pulgadas) y de 152 mm (6 pulgadas), además de algunas medidas intermedias [9]. En este caso no hace falta un palet portabobinas: basta con un palet plano.
Orientación
Con el eje horizontal hace falta la cuna o la silla. Con el eje vertical, con la bobina de pie sobre su cara, se usa un palet plano con tablero cerrado y liso, y la capacidad de carga se lee como para cualquier otra carga. Las guías de capacidad de carga y de tipos de palet explican cómo leer las fichas.
Carga concentrada: por qué no basta con la capacidad de carga del palet
Las capacidades de carga declaradas de los palets (estática, dinámica y en rack) valen con la carga repartida de forma uniforme. La norma ISO 8611 excluye de forma explícita las cargas concentradas de la carga nominal [5]. Una bobina descarga todo su peso en dos líneas o en un arco estrecho.
El caso del palet plano PP69, que propone ROLL, lo muestra bien: según la ficha del fabricante soporta 5000 kg en carga estática repartida y 1500 kg con una bobina apoyada en una cuna ROLL [4]. El mismo palet, menos de un tercio de la capacidad. Por eso, a quien vende palets para bobinas se le pide el peso máximo por bobina, no la capacidad de carga genérica del palet.
Rack, apilado y manipulación
En una estantería de paletización (rack), el palet queda suspendido entre dos largueros y solo se apoya en los extremos: el tablero trabaja como un puente y cuenta la carga en rack, la más baja de las tres. Sobre una balda de superficie completa o en el suelo, el palet se apoya en una superficie, y valen la carga estática (palet parado) y la dinámica (palet en movimiento) [5]. En el rack los patines van a 90° respecto a los largueros: en el formato 1200×800, el lado de 800 queda hacia el pasillo y el de 1200 en profundidad, con unos 50 mm de vuelo por delante y por detrás [22].

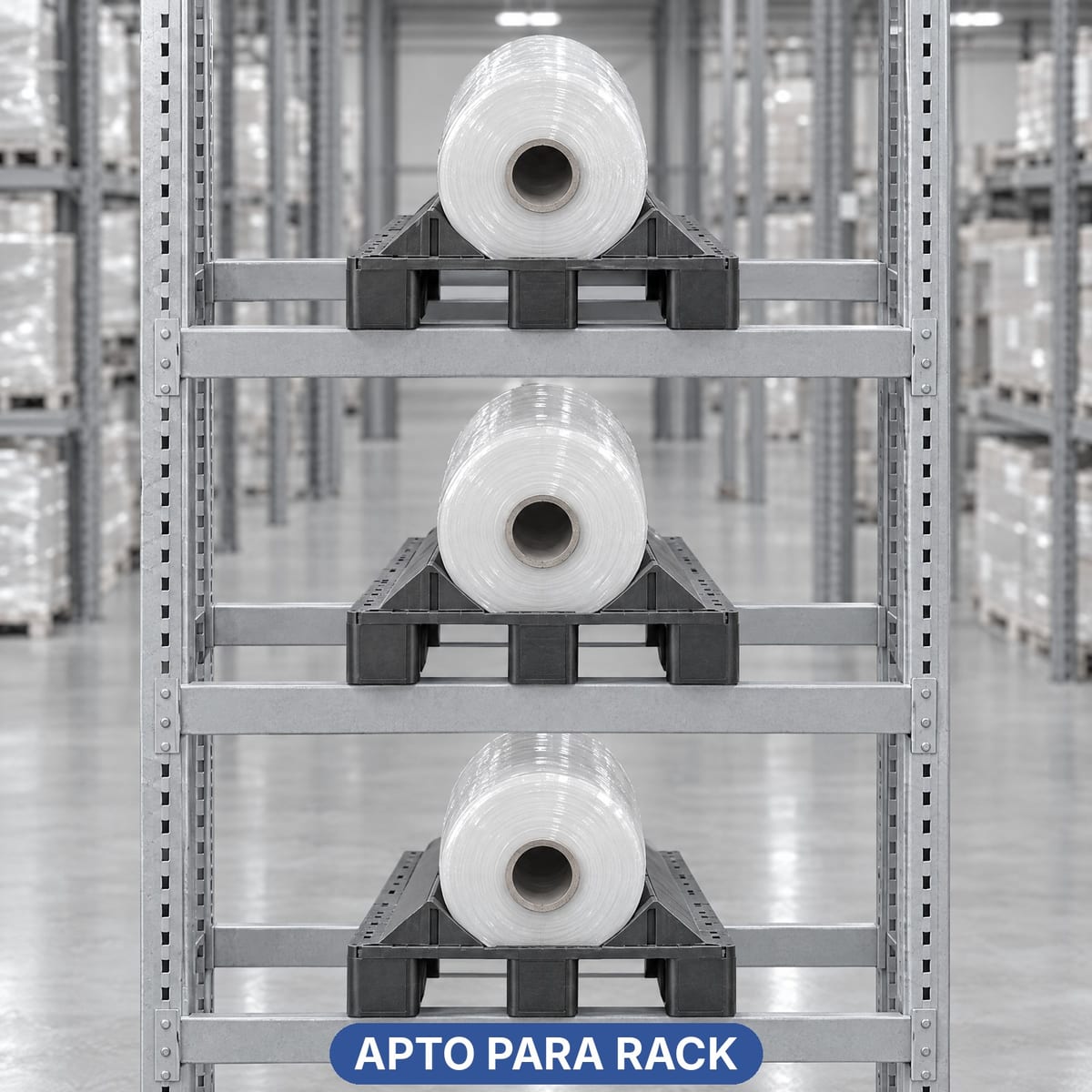

Se declaran aptos para rack los modelos RCV69, RCV49, RCV49b, RP01, RC69-1, RC69-2, RC69-3L, LO02 y LO02C; la idoneidad para una estantería concreta hay que comprobarla caso por caso [1]. La ficha del RCV49 indica estanterías de paletización de largueros y desaconseja las drive-in [11]; la del RP01 lo da como compatible con racks de 600 kg [19]. Los demás modelos están pensados para ir en el suelo o sobre una balda de superficie completa.

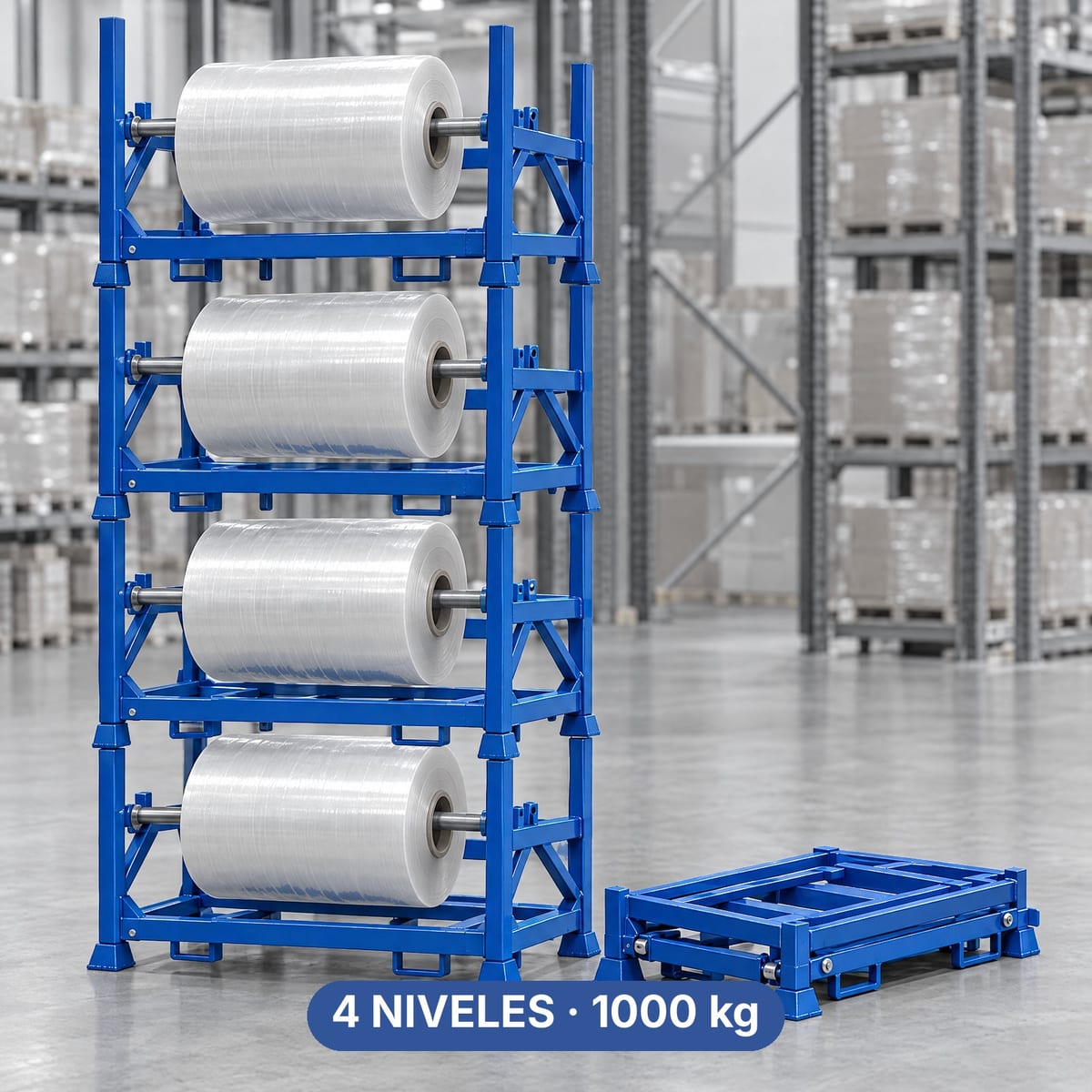

Un palet con una bobina encima no soporta un segundo palet cargado, y las fichas de los palets con cuna de ROLL no declaran que sean apilables. Para almacenar bobinas en varios niveles sin estantería se usan racks metálicos apilables: el rack ROLL HA160-110 soporta 1000 kg en suspensión, se apila hasta 4 niveles y se pliega para el retorno en vacío [8].
Casi todos los modelos tienen 4 entradas. Según ROLL, las 4 entradas y los patines planos cerrados suelen ser compatibles con lanzaderas y AGV, pero la configuración hay que comprobarla caso por caso [10].
Exportación: el plástico queda fuera de la NIMF 15
La NIMF 15 (ISPM 15) regula los embalajes de madera en el comercio internacional. Un palet de plástico no es madera, así que queda fuera de su ámbito de aplicación y no necesita tratamiento ni marcado [6]. Sí siguen sujetos a la NIMF 15 los accesorios de madera: calzos, tablas de contención y el palet de madera sobre el que se monta una silla desmontable. Más información en Palets para exportación y NIMF 15 y Calzos para bobinas.
Higiene para films y papeles alimentarios
Las bobinas de film destinadas a envasar alimentos entran en zonas donde el Reglamento (CE) 852/2004 exige recipientes limpios y diseñados para poder limpiarse y desinfectarse [7]. Cuentan las superficies cerradas, la ausencia de cavidades y de astillas.
ROLL asigna a sus palets un índice higiénico interno del 1 al 5. LO01, SO01, RM01 y RM02 tienen 5/5; RCV28 y RP02, 3/5 [10][15][14][13][21][17]. SO01 y RM01 son de HDPE virgen; RP01 y RP02, de HDPE reciclado [15][14][19][17]. Si el palet entra en zonas en contacto directo con alimentos, pide la declaración de conformidad: la guía de palets higiénicos y alimentarios explica qué debe incluir; para ciclos y temperaturas de limpieza, consulta el lavado de palets de plástico.
Qué configuración para cada bobina
Valores tomados de las fichas de producto de ROLL: antes de hacer el pedido, revisa la ficha actualizada. Diámetro mínimo para todos los palets con cuna: 160 mm.
| Bobina | Dónde va | Configuración | Datos de ficha |
|---|---|---|---|
| Ø 150-580 mm, bobinas ligeras por capas | envío al cliente | cunas de cartón, base más separadores (serie PC) | de 2 a 6 bobinas por capa; PC06-160B: 50 kg por bobina [3] |
| hasta Ø 800 mm, hasta 800 kg | en el suelo, espacios reducidos | palet compacto 800×600 (RCH2L) | 10,7 kg de tara [16] |
| hasta Ø 1000 mm, hasta 2000 kg | en el suelo | palet 670×1000 de 4 entradas (RP02) | HDPE reciclado, 19,5 kg [17] |
| hasta Ø 1100 mm, hasta 1200 kg, 1-2 bobinas | rack (sobre largueros) | palet 800×1200 reforzado (RCV49) | 22,5 kg, 4 entradas [11] |
| hasta Ø 1200 mm, hasta 1800 kg, 1-3 bobinas | en el suelo | palet 800×1200 monobloque (LO01) | HDPE, 15 kg, higiene 5/5 [10] |
| hasta Ø 1400 mm, hasta 1200 kg | rack (sobre largueros) | palet 800×1200 con barras de acero (RCV69) | 28 kg, 4 entradas [12] |
| hasta Ø 1400 mm, hasta 2000 kg | en el suelo, poco espacio | palet 740×800 (RM01) | HDPE virgen, 11 kg [14] |
| hasta Ø 1400 mm, hasta 2800 kg | en el suelo, bobinas pesadas | palet 800×1480 con 4 barras de acero (RM02) | 34 kg [13] |
| hasta Ø 1400 mm, hasta 2500 kg, bobinas largas | en el suelo | palet 800×2220 de tres módulos (RM03) | 52 kg [18] |
| hasta Ø 1600 mm, hasta 1800 kg | en el suelo | palet XL 980×1420 (SO01) | HDPE virgen, 22,5 kg [15] |
| hasta Ø 1100 mm, hasta 1500 kg | sobre un palet europeo que ya tienes | inserto de cuna CV01 sobre palet plano 800×1200 | HDPE virgen, 7 kg [2] |
El catálogo completo, con disponibilidad y precios actualizados, está en la colección de palets con cuna de ROLL. Algunas fichas dan valores distintos en la tabla principal y en el resumen: antes de hacer el pedido, pide que te confirmen el diámetro máximo y el uso en rack.
Sectores que usan palets portabobinas
En el flexible packaging circulan bobinas de film de todos los tamaños, desde las bobinas madre que salen de la extrusora hasta las bobinas hijas cortadas para las líneas de envasado. El papel y el tisú tienen bobinas grandes y delicadas en el canto. El aluminio lleva pesos altos en diámetros reducidos, así que lo que más cuenta es el peso máximo por bobina. En los textiles técnicos importan el ancho y la limpieza de la superficie.
Plástico o madera, también para bobinas
Un palet de madera cuesta menos por unidad. ROLL sostiene que, con bobinas, aguanta de 1 a 3 ciclos antes de dañarse o de dañar los cantos [10]: es el dato de un fabricante de palets de plástico y hay que leerlo como tal. En el plano ambiental, un estudio revisado por pares (Anil et al. 2020) atribuye a la madera una huella de carbono por viaje entre un 71,8 % y un 80,3 % inferior, y en 100.000 viajes la diferencia aumenta [20]: los detalles están en huella de carbono de los palets. El balance económico, en cambio, depende de cuántas vueltas da tu palet: lo explicamos en palet de plástico o de madera.
Preguntas frecuentes
¿Qué diferencia hay entre una silla y una cuna para bobinas?
Silla y cuna son lo mismo: un apoyo cóncavo que sujeta la bobina con el eje horizontal. No conocemos ninguna norma que las distinga y los catálogos usan los dos nombres indistintamente. Las diferencias que importan son el perfil (en V o curvo, también llamado cuna ovalada), el material y si la forma va integrada en el palet o es un inserto que se coloca sobre un palet plano.
¿Cuánto peso aguanta un palet portabobinas de plástico?
En los palets con cuna de ROLL, el peso máximo por bobina va de 800 kg (formato compacto 800×600) a 2800 kg (formato 800×1480 con cuatro barras de acero). El dato que debes pedir es el peso por bobina, no la capacidad de carga genérica del palet: el palet plano PP69 que propone ROLL soporta 5000 kg con carga repartida, pero 1500 kg con una bobina sobre cuna, porque la carga está concentrada.
¿Se pueden poner los palets portabobinas de plástico en una estantería de paletización (rack)?
Sí, pero solo los modelos con carga en rack declarada, que suelen ir reforzados con barras de acero. En la gama ROLL lo están, entre otros, RCV69, RCV49, RP01 y LO02, para estanterías de paletización de largueros; para las drive-in las fichas los desaconsejan. En el rack el palet queda suspendido entre dos largueros, con los patines a 90° respecto a los largueros: comprueba con el proveedor tu estantería concreta. Los demás modelos están pensados para ir en el suelo o sobre una balda de superficie completa.
¿Hace falta el tratamiento NIMF 15 para enviar bobinas sobre palets de plástico?
No. La NIMF 15 (ISPM 15) regula los embalajes de madera, y un palet de plástico no es madera, así que queda fuera de su ámbito de aplicación. Sí siguen sujetos a la NIMF 15 los accesorios de madera que se usan junto con el palet, como calzos, tablas o un palet de madera bajo un inserto de silla.
¿Puedo convertir un palet europeo en un palet portabobinas?
Sí, con un inserto de cuna o de silla colocado sobre el palet plano 800×1200, sin tornillos ni modificaciones. Si quitas el inserto, el palet vuelve a servir para cargas planas. Compensa si ya tienes un parque de palets estándar y una línea propia de palets con cuna no llegaría a amortizarse.
Fuentes
- ROLL, colección de palets con cuna para rollos (tabla de modelos, filtros de peso y diámetro)
- ROLL, colección de transformadores para palets (insertos CV01, CV02, CO01-W, SB01)
- ROLL, colección de cunas y apiladores de cartón (serie PC)
- ROLL PP69, palet de plástico reforzado 800×1200 (carga repartida y con bobina sobre cuna)
- Virginia Tech Center for Unit Load Design, Load carrying capacity of pallets (ISO 8611)
- IPPC/FAO, ISPM 15 Regulation of wood packaging material in international trade (rev. 2018)
- Reglamento (CE) 852/2004 relativo a la higiene de los productos alimenticios, anexo II
- ROLL HA160-110, rack portabobinas plegable 1600×1100
- ROLL, colección de bridas de plástico y tapones para mandriles
- ROLL LO01, palet portabobinas 800×1200 para 1-3 bobinas (ficha y preguntas frecuentes)
- ROLL RCV49, palet portabobinas para rack 800×1200 (ficha)
- ROLL RCV69, palet portabobinas para rack hasta Ø 1400 mm (ficha)
- ROLL RM02, palet portabobinas 800×1480 con 4 barras de acero (ficha)
- ROLL RM01, palet portabobinas 740×800 (ficha)
- ROLL SO01, palet portabobinas 980×1420 hasta Ø 1600 mm (ficha)
- ROLL RCH2L, palet portabobinas compacto 800×600 (ficha)
- ROLL RP02, palet portabobinas 670×1000 (ficha)
- ROLL RM03, palet portabobinas 800×2220 de tres módulos (ficha)
- ROLL RP01, palet portabobinas 800×1200 con calzos de apoyo (ficha)
- Anil S. et al. (2020), Life cycle assessment comparison of wooden and plastic pallets, Journal of Industrial Ecology 24:871-886
- ROLL RCV28, palet portabobinas 800×1200 de 4 entradas hasta Ø 1400 mm (ficha)
- SEMA, Is this your problem? Orientación del palet europeo en las estanterías de paletización (Warehouse News)
