Calzos para bobinas: cuñas y topes para rollos
En resumenUn calzo para bobinas es un bloque con una cara inclinada que se coloca a ambos lados de una bobina con el eje horizontal para que no ruede sobre el palet, el suelo o la plataforma del camión. Hacen falta dos por bobina; la medida y el material dependen del diámetro, del peso y del número de reutilizaciones.
Para qué sirve un calzo para bobinas
Una bobina apoyada con el eje horizontal es un cilindro: basta un frenazo del camión o un empujón de la carretilla para que salga rodando. El calzo para bobinas es un bloque con una cara inclinada que se encaja bajo la circunferencia, a ambos lados, y la mantiene quieta. En el almacén también se le llama cuña, tope o stopper. El catálogo de ROLL usa los dos nombres principales como sinónimos [1].
Cuidado con las búsquedas: "calzos" a secas lleva a los calzos para ruedas de coches, autocaravanas y remolques. Son otro producto, con una geometría pensada para un neumático. Para rollos industriales busca siempre calzos para bobinas, cuñas para rollos o roll chocks.
Cuándo hacen falta
- En el transporte, con bobinas sobre palet plano, sobre la plataforma del camión o en contenedor: los calzos impiden que se desplacen al frenar y en las curvas. También se usan junto con los flejes, que por sí solos no sujetan una bobina sobre una superficie lisa.
- En el almacenamiento, con bobinas en el suelo o en baldas a la espera de transformación, sobre todo cerca de los pasillos de las carretillas.
- En transportadores de rodillos y a final de línea, con bobinas en espera antes de la carga. Aquí el calzo hace de tope temporal y se reutiliza muchas veces.
Un palet portabobinas con cuna integrada no necesita calzos: la propia forma hace de tope [10]. Los calzos hacen falta cuando la bobina está sobre un palet plano o directamente sobre la plataforma. La comparación está en la guía de palets portabobinas.
Cómo colocarlos

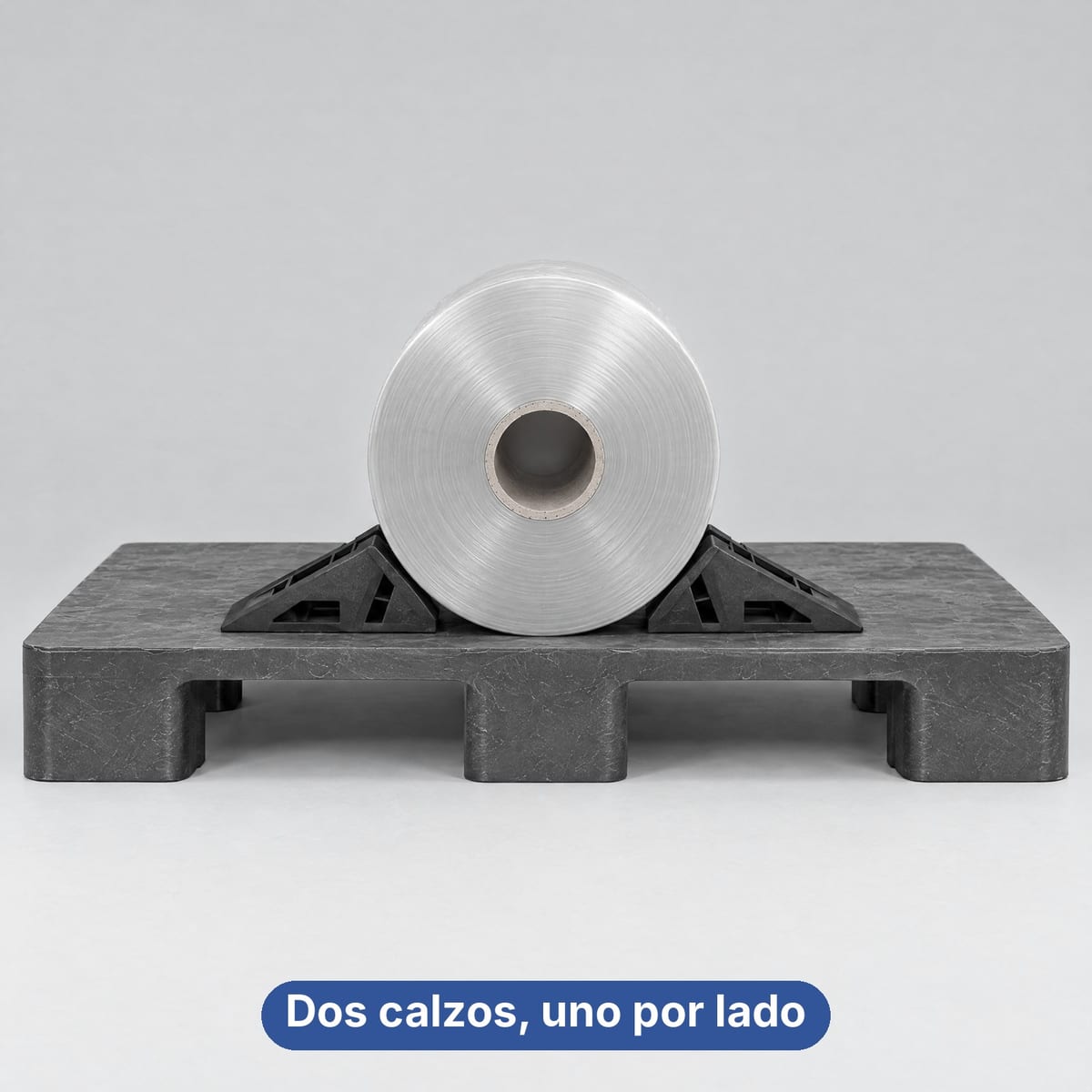

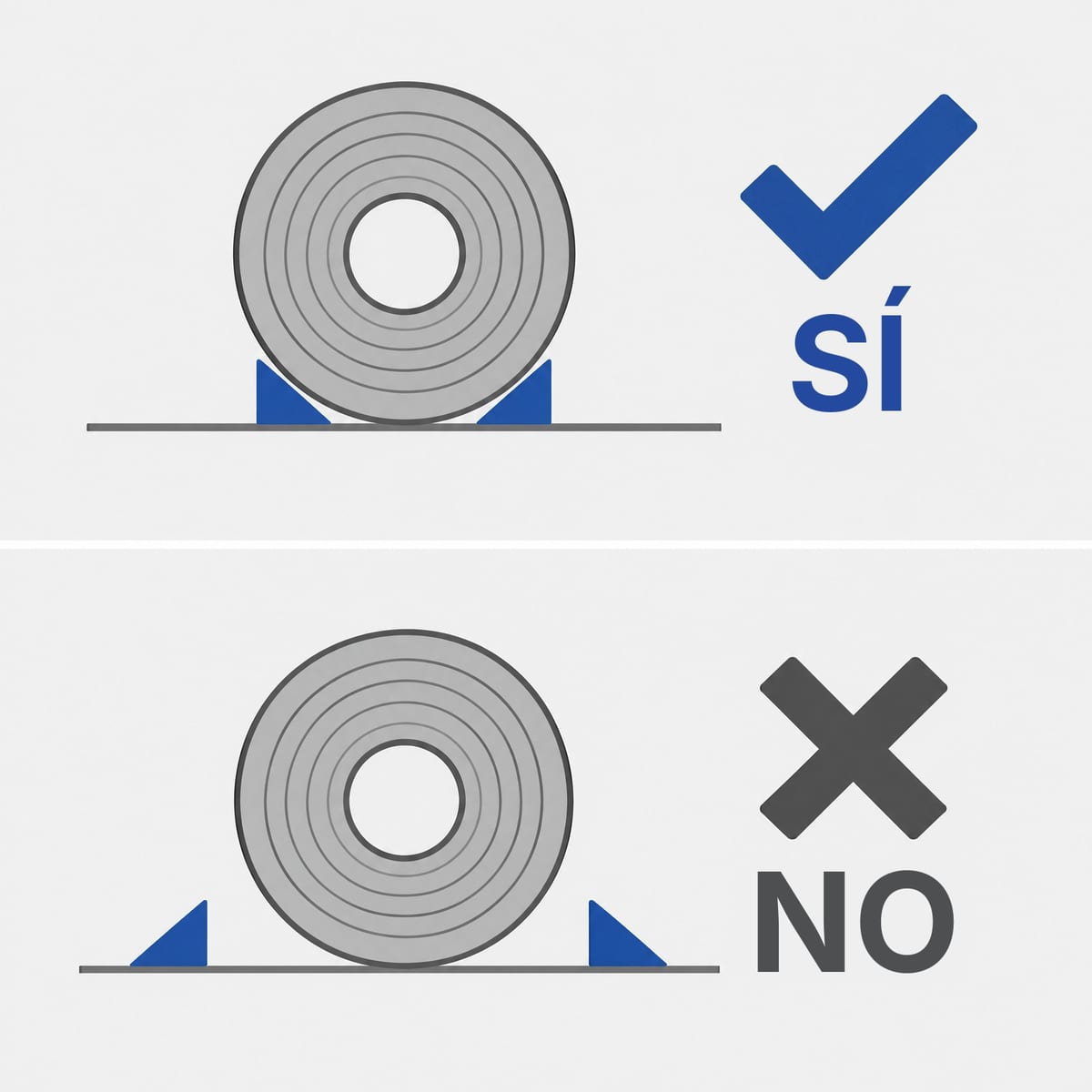

La configuración estándar es de dos calzos por bobina, uno a cada lado [2][4]. La cara inclinada va en contacto con la circunferencia, lo más cerca posible del punto en el que la bobina toca la superficie. El calzo tiene que apoyar sobre una superficie plana y limpia [1].
En bobinas anchas o pesadas se usa un calzo más largo, que cubra todo el ancho, o dos pares repartidos a lo largo del eje. En los calzos ROLL de 260 mm el agarre lo dan unos dientes en la base, que bajo carga muerden las superficies blandas sin clavos ni herramientas [2]. El calzo de madera clavado al palet deja agujeros y astillas, y a menudo se corta en el momento.
Para bobinas más pesadas o más grandes que los valores de la ficha, ROLL pide definir juntos la configuración [2].
Medidas según el diámetro y el peso
La longitud del calzo indica cuánta bobina cubre a lo largo del eje. El diámetro admitido depende de la altura y de la inclinación. Todos los calzos ROLL tienen una sección de 150×50 mm [2][4][5].
| Calzo | Longitud | Ø de bobina declarado | Peso máx. de bobina | Uso |
|---|---|---|---|---|
| KU10 | 260 mm | 160-1200 mm | 1500 kg | envío, de un solo uso, PP reciclado [2] |
| KU10-2S | 260 mm | 160-1200 mm | 1500 kg | como el KU10, con tacos de goma para palets de plástico [3] |
| KU10-ST | 2 calzos de 260 mm + tira de PE expandido de 800 mm | 160-1200 mm | 1500 kg | kit de envío con sujeción regulable [6] |
| KU04-570 | 570 mm | 160-1100 mm | 2500 kg | reutilizable, PE con almohadillas de goma [4] |
| KU04-1143 | 1143 mm | 160-1100 mm | 2500 kg | reutilizable, bobinas anchas o varias bobinas juntas [5] |
| SB01 | kit sobre palet 800×1200 | 150-1100 mm | 2000 kg | alfombrilla de goma de 8 mm + 2 calzos KU04-570 [7] |
Algunas fichas indican en otro apartado un diámetro máximo "de más de 600 mm": es un valor de resumen y hay que confirmarlo con ROLL antes del pedido. El catálogo completo está en la colección de calzos para bobinas de ROLL.

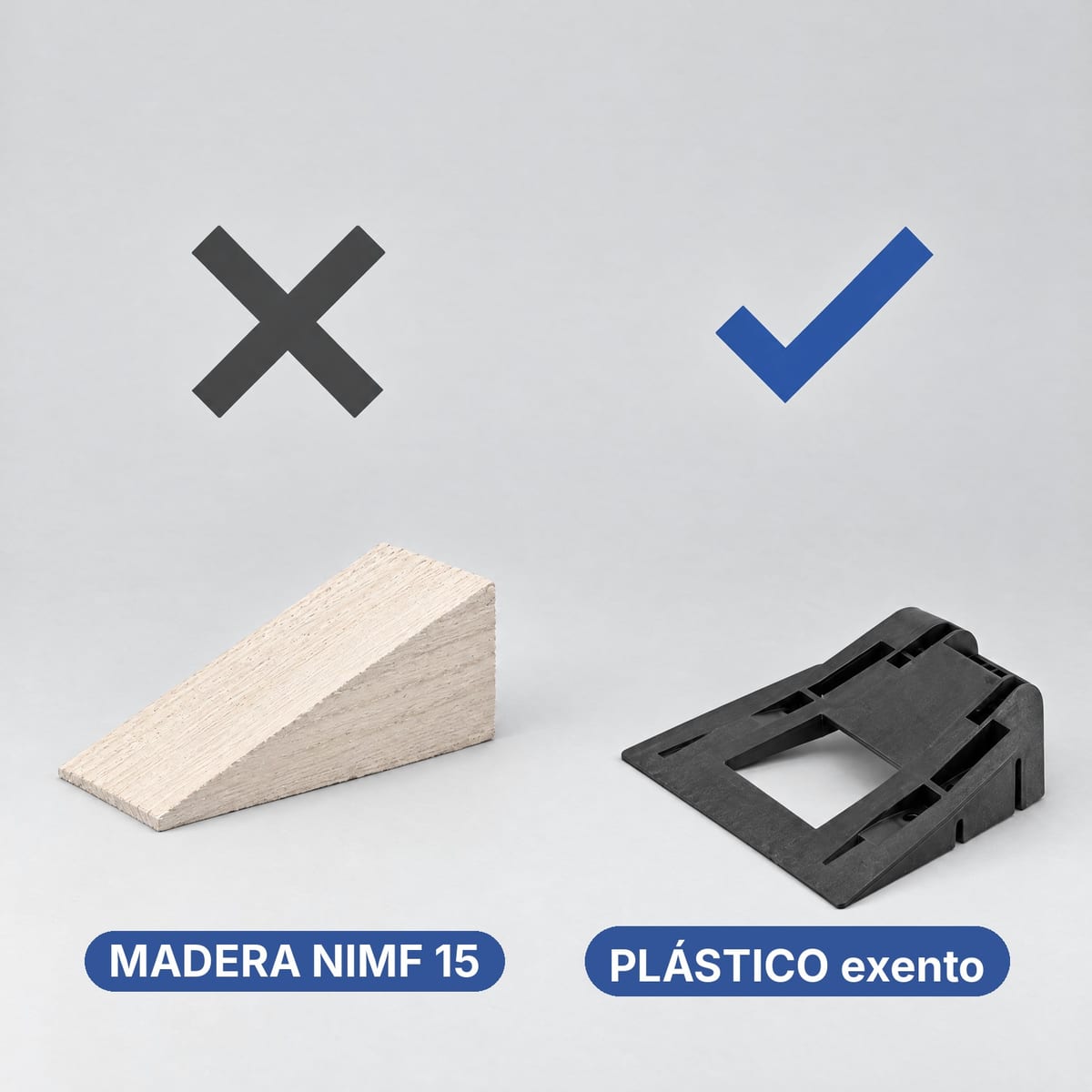

Plástico o madera
El calzo de madera es barato y se encuentra en cualquier sitio, pero con las bobinas tiene tres límites: la exportación, la fijación y la limpieza.
El primero es la exportación. La NIMF 15 se aplica a todo embalaje de madera maciza en el comercio internacional. Un calzo de madera que viaja a un país de fuera de la UE tiene que estar tratado (HT o DH) y marcado, aunque el palet de debajo sea de plástico [8]. En la UE los requisitos proceden del Reglamento (UE) 2016/2031 y no se aplican a los intercambios dentro de la UE [9]. Un calzo de plástico queda fuera del ámbito de aplicación de la norma, igual que el palet de plástico: ROLL lo indica en las FAQ de todas sus fichas de calzos [2][4]. El panorama completo está en palets para exportación y NIMF 15.
El segundo es la fijación. La madera se clava, y los clavos y las astillas son justo lo que estropea el borde de una bobina de film o de papel.
El tercero es la limpieza. Un calzo de plástico se lava; ROLL asigna al KU10 un índice higiénico interno de 5/5 [2]. Métodos y temperaturas están en la guía de lavado de palets de plástico.
Antideslizante: cuándo hace falta la goma

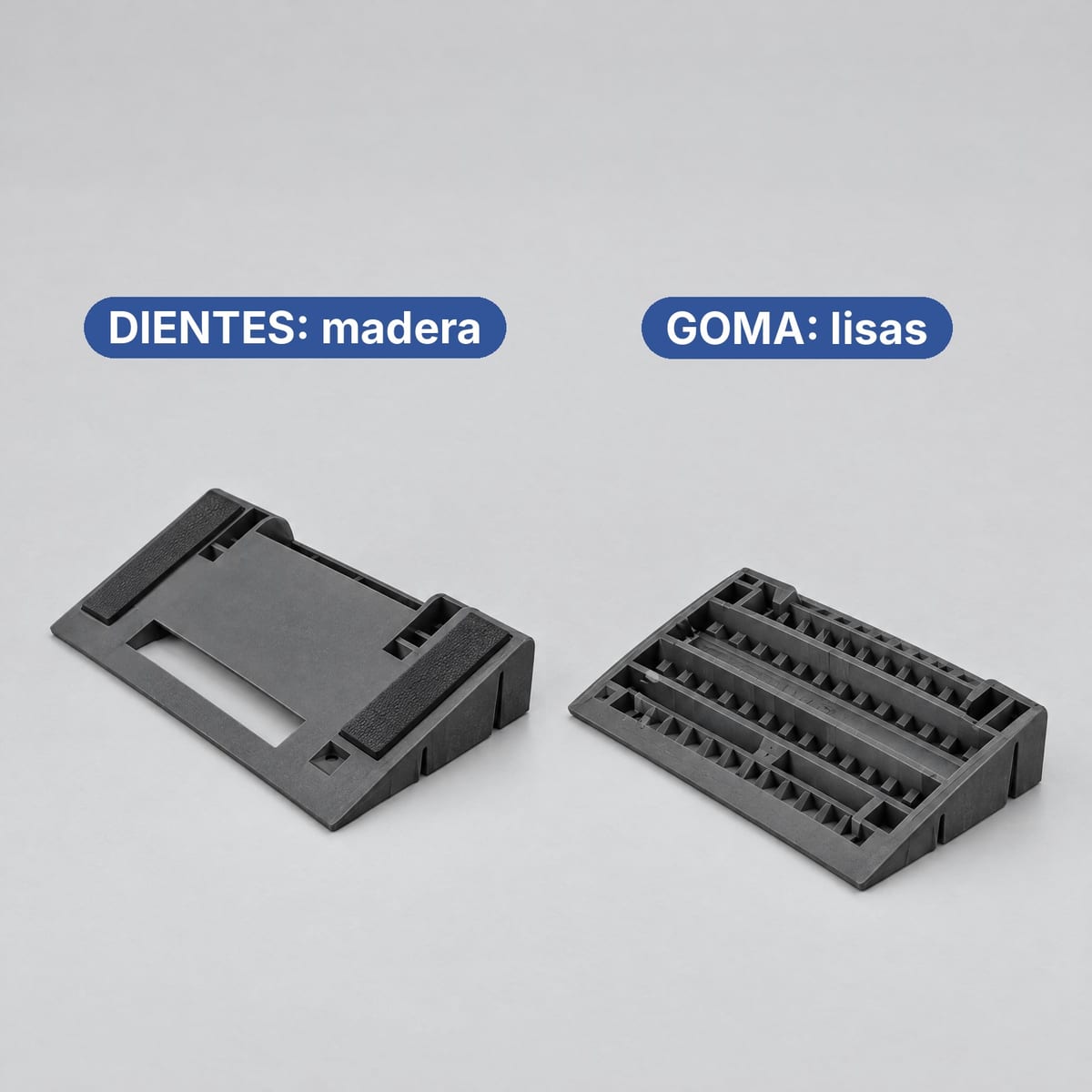

Sobre palets de madera en bruto, los dientes del calzo agarran por sí solos. Sobre palets de plástico, plataformas lisas o suelos de resina, el calzo tiende a deslizar. Para estas superficies hay calzos con tacos o almohadillas de goma: el KU10-2S en la versión de un solo uso y el KU04 en la reutilizable [3][4]. El kit SB01 añade una alfombrilla de goma de 8 mm bajo toda la bobina, apoyada sobre un palet 800×1200 sin tornillos [7]. Para la fricción entre palet, carga y plataforma, consulta sujeción de la carga en palets de plástico.
De un solo uso o reutilizable

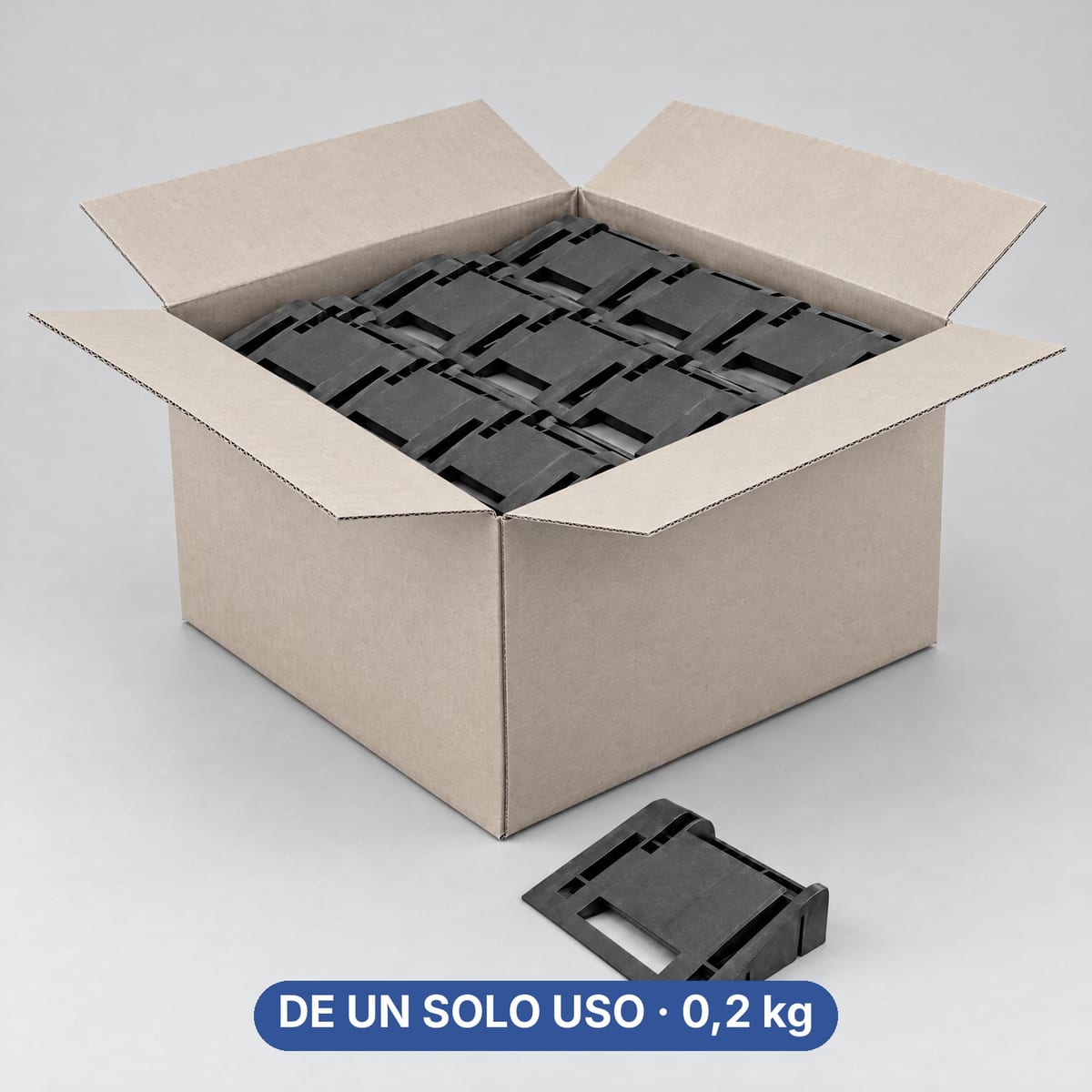

Los calzos de un solo uso están pensados para un único viaje. Según ROLL, el KU10 aguanta 2-3 ciclos con manipulación ligera [2]. Su precio unitario está en la franja baja de los calzos y se venden por cajas: el precio actualizado está en la ficha de ROLL [2].

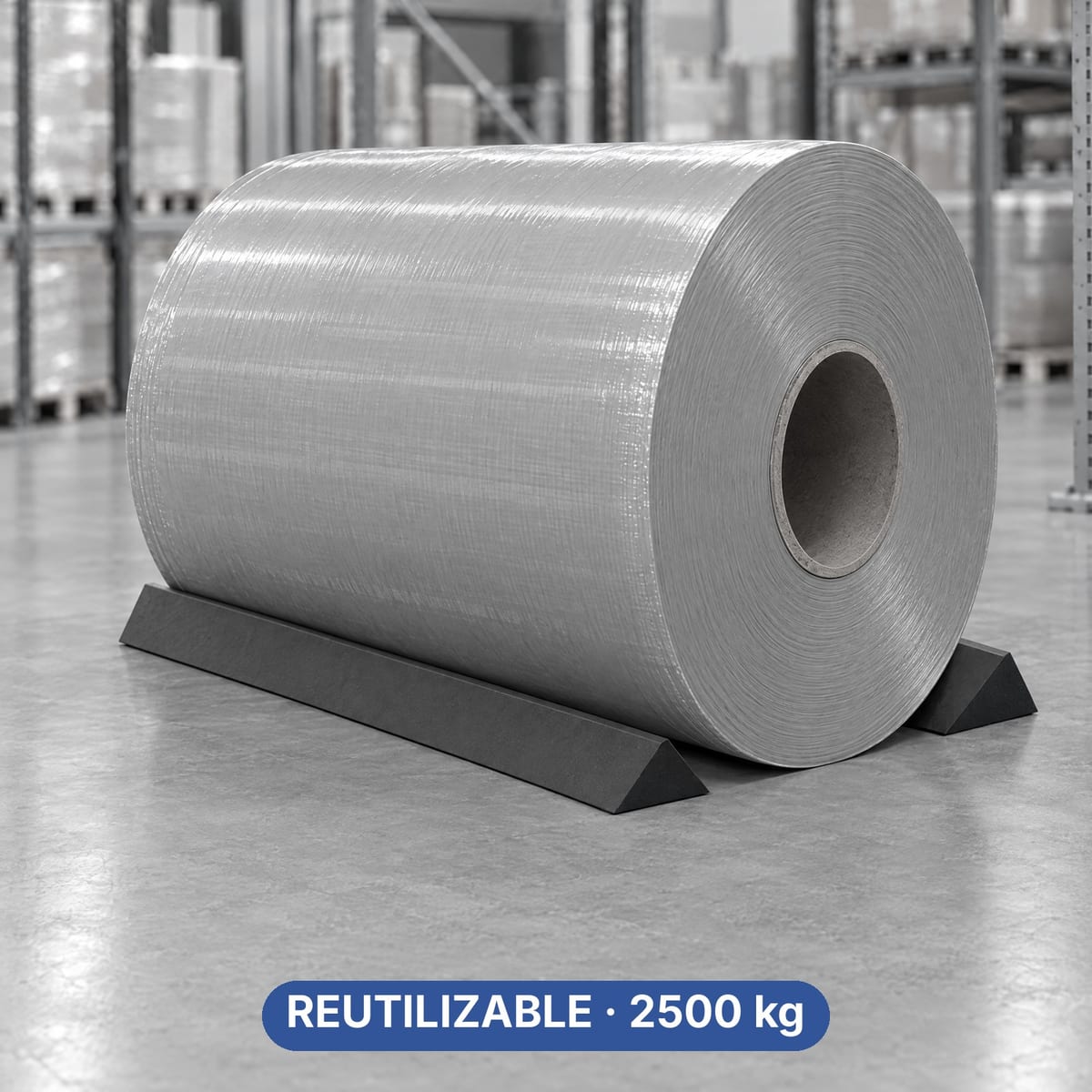

Los calzos reutilizables pesan más, 1,1 kg el KU04-570 frente a unos 0,2 kg del KU10, y llevan insertos de goma [4][2]. Tienen sentido en los circuitos internos, donde el calzo vuelve. Para los circuitos cerrados valen las mismas consideraciones que para los palets reutilizables.
Calzos de colores para separar circuitos
El KU10C y el KU10C-2S son los mismos calzos en naranja [1]. El color ayuda a separar los calzos de planta de los de un solo uso, o a distinguir los circuitos de clientes distintos.
Preguntas frecuentes
¿Cuántos calzos hacen falta para inmovilizar una bobina?
La configuración estándar es de dos calzos por bobina, uno a cada lado, apoyados contra la circunferencia. Para bobinas muy pesadas o de gran diámetro se usan calzos más largos o un kit con alfombrilla antideslizante. Si la carga supera los valores de la ficha, pide la configuración al fabricante.
¿Calzo, cuña, tope y stopper son lo mismo?
En el sector de las bobinas, calzo, cuña, tope y stopper designan el mismo bloque de sección inclinada que impide que el rollo ruede. En el almacén y en los catálogos se usan indistintamente. Los calzos para ruedas de coches y autocaravanas son otro producto, con otras formas y otras normas.
¿Los calzos de madera para bobinas tienen que estar tratados según la NIMF 15?
Los calzos de madera deben estar tratados y marcados según la NIMF 15 si viajan a países de fuera de la UE. La NIMF 15 se aplica a todo el embalaje de madera maciza, también cuando el palet de debajo es de plástico. Un calzo de plástico queda fuera del ámbito de aplicación de la norma y no necesita tratamiento ni marca.
¿Qué medida de calzo necesito para el diámetro de mi bobina?
Los calzos ROLL de 260 mm se declaran para bobinas de Ø 160 a 1200 mm y hasta 1500 kg; los de 570 y 1143 mm, para bobinas de Ø 160 a 1100 mm y hasta 2500 kg. La longitud adicional sirve para cubrir varias bobinas juntas o bobinas largas, y para ampliar la superficie de agarre.
¿Se puede reutilizar un calzo de plástico?
Sí, pero depende de la serie. Los calzos de un solo uso, pensados para el envío, aguantan según ROLL 2-3 ciclos con manipulación ligera. Para el uso interno repetido hay calzos de PE con insertos de goma diseñados para muchos ciclos.
Fuentes
- ROLL, colección de calzos y cuñas para bobinas
- ROLL KU10, calzo de plástico de un solo uso para bobinas (ficha y FAQ)
- ROLL KU10-2S, calzo con tacos de goma para palets de plástico (ficha)
- ROLL KU04-570, calzo reutilizable de PE con insertos de goma (ficha y FAQ)
- ROLL KU04-1143, calzo reutilizable de PE de 1143 mm (ficha)
- ROLL KU10-ST, kit de 2 calzos y tira de PE expandido de 800 mm (ficha)
- ROLL SB01, kit de calzos para bobinas sobre palet 800×1200 con alfombrilla de goma (ficha)
- IPPC/FAO, ISPM 15 Regulation of wood packaging material in international trade (rev. 2018)
- Comisión Europea, requisitos para embalajes de madera y madera de estiba (Reglamento (UE) 2016/2031)
- ROLL, colección de palets de cuna para rollos
