Palette porte-bobines : bien choisir la selle, le berceau et le format

Mis à jour le · Rédaction technique ROLL

En brefUne palette porte-bobines est une palette dotée d'un appui profilé, la selle ou berceau, qui maintient la bobine à axe horizontal sans qu'elle roule. Pour la choisir, partez du diamètre, du poids et de la laize de la bobine, puis vérifiez où elle ira : au sol, dans un rayonnage à palettes (rack) ou dans un camion pour l'export.

Qu'est-ce qu'une palette porte-bobines

Une palette porte-bobines est une palette au plateau profilé : la bobine repose dans le profil et reste immobile sans cales volantes [1]. En atelier, on l'entend appeler de bien des façons : palette porte-bobines, palette pour bobines, palette berceau, palette à selle, berceau porte-bobines. Tous ces noms désignent le même support.

Palette porte-bobines en plastique ROLL LO01 avec une bobine de film posée dans le berceau à axe horizontal
Palette porte-bobines : la bobine repose dans le profil à axe horizontal, immobile sans cales volantes et sans toucher le plateau.

Elle sert partout où la bobine attend ou voyage à axe horizontal : films plastiques, papier et ouate de cellulose (tissue), feuillards d'aluminium, textiles techniques. Par rapport à une palette plane avec deux cales, le profil fait partie de la palette. Il n'y a pas de pièces à perdre, la bobine retrouve chaque fois la même position et son diamètre extérieur ne touche pas le plateau.

Selle ou berceau : deux noms pour le même appui

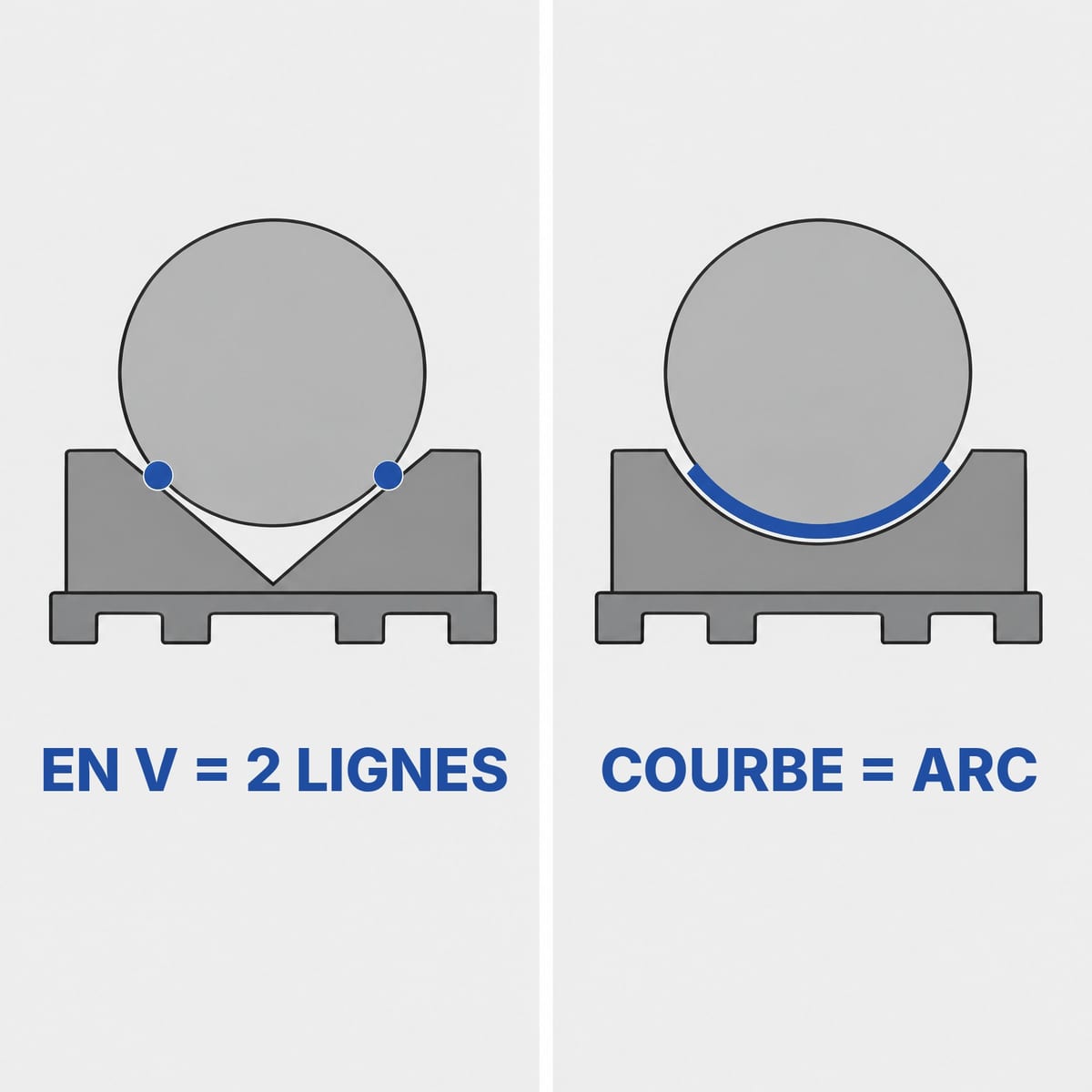

Schéma des profils d'appui pour bobines : selle en V qui touche sur deux lignes et berceau ovalisé qui touche le long d'un arc
Selle ou berceau, c'est la même chose ; ce qui compte, c'est le profil : en V, il touche la bobine sur deux lignes, courbe, il la soutient le long d'un arc et marque moins les spires extérieures.

Nous n'avons trouvé aucune norme qui distingue la selle du berceau. Les deux sont un appui concave qui maintient la bobine à axe horizontal. Les catalogues emploient eux aussi les deux mots indifféremment : ROLL appelle berceau l'insert en PEHD CV01 à poser sur une palette plane, et selle l'insert CO01-W prévu pour les palettes bois 800×1200 [2].

D'un modèle à l'autre, ce qui change, c'est le profil, la façon dont il est fixé et le matériau.

  • Un profil en V touche la bobine sur deux lignes. Le berceau ovalisé a un profil courbe et la touche le long d'un arc : la pression sur les spires extérieures se répartit sur une surface plus grande. Cela compte pour les films minces et les papiers qui marquent facilement.
  • Sur les palettes berceau, le profil fait corps avec la palette. Les inserts, qu'on appelle aussi transformateurs, se posent sans vis sur une palette 800×1200 en bois ou en plastique ; une fois retirés, la palette reprend des charges planes [2].
  • Les palettes réutilisables sont en PEHD et en PP, certaines selles légères en PSE revêtu de polyurée, et le carton ondulé sert pour les petites bobines empilées en couches [1][2][3].

Comment choisir : les données à réunir avant de demander un devis

Diamètre extérieur

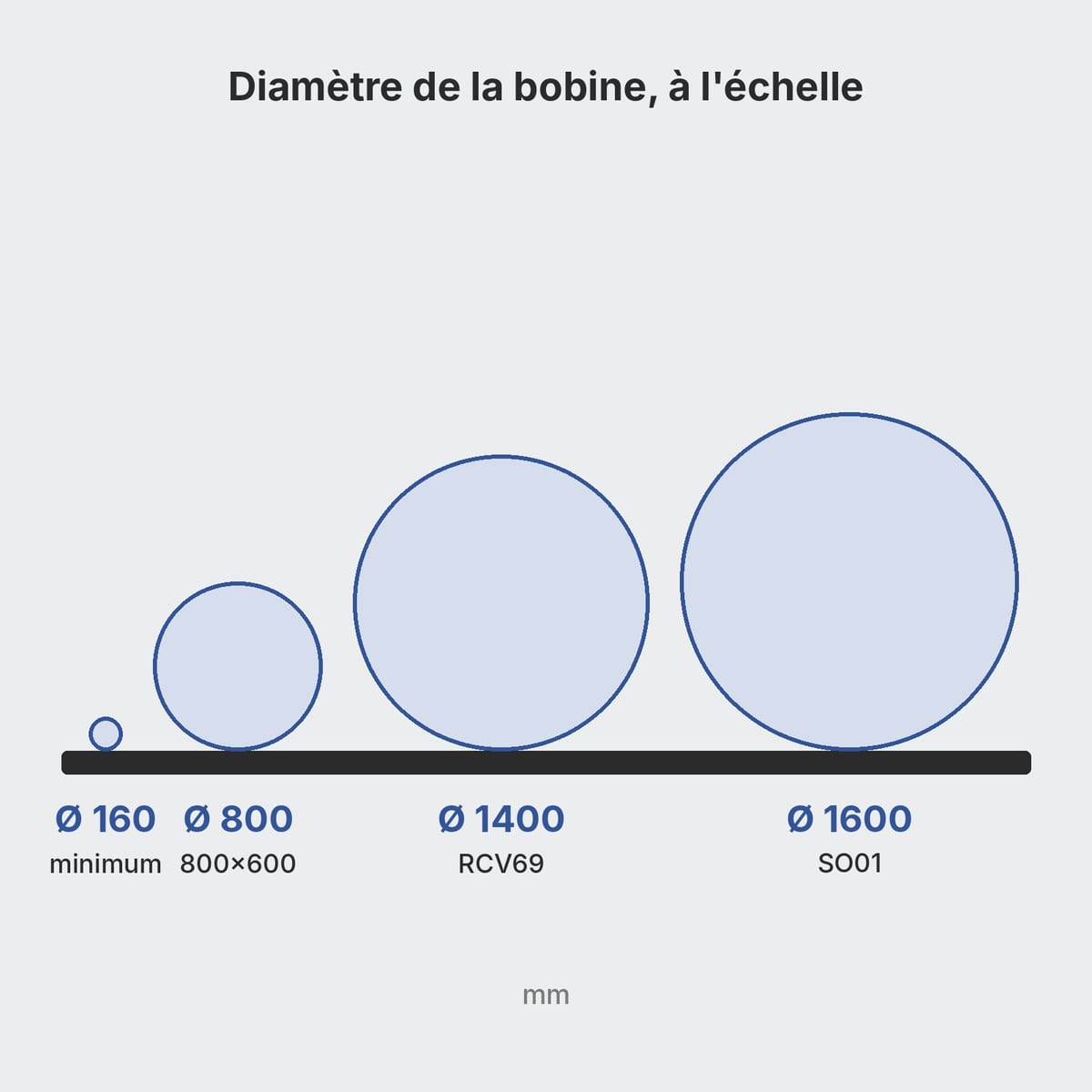

Schéma des diamètres de bobine acceptés par les palettes berceau : de 160 à 1 600 millimètres
Le diamètre décide du profil : toutes les palettes berceau ROLL acceptent à partir de Ø 160 mm, le maximum va de 800 à 1 600 mm selon le format.

Le diamètre décide du profil. Les palettes berceau ROLL acceptent toutes des bobines à partir de Ø 160 mm ; le maximum va de 800 mm sur le format compact 800×600 à 1 600 mm sur le format 980×1420 [1]. Entre 150 et 580 mm de diamètre, les bobines se gèrent mieux avec des berceaux en carton, qui en reçoivent 2 à 6 par couche [3].

Poids de la bobine

Demandez toujours le poids maximal par bobine. Dans la gamme ROLL, il va de 800 kg (RCH2L) à 2 800 kg (RM02, renforcée par quatre barres acier) [16][13]. Si la palette porte deux ou trois bobines, vérifiez le poids de chaque bobine en plus du total.

Laize de la bobine

La laize, c'est-à-dire la longueur le long de l'axe, détermine le format de la palette. Une bobine qui dépasse de la palette encaisse les chocs du chariot et des montants. Pour les bobines longues, il existe des formats 800×1480 et 800×2220 à trois modules [13][18].

Mandrin et diamètre intérieur

Si la surface extérieure ne doit rien toucher, la bobine ne repose pas : on la suspend par son mandrin entre deux flasques plastique. Les flasques ROLL ont des bouchons pour mandrins de 76 mm (3 pouces) et 152 mm (6 pouces), plus quelques diamètres intermédiaires [9]. Dans ce cas, la palette porte-bobines est inutile, une palette plane suffit.

Orientation

À axe horizontal, il faut une selle ou un berceau. À axe vertical, avec la bobine debout sur sa face, on utilise une palette plane à plateau plein et lisse, et la charge se lit comme pour n'importe quelle autre marchandise. Les guides sur la charge admissible et les types de palettes expliquent comment lire les fiches.

Charge concentrée : pourquoi la charge de la palette ne suffit pas

Schéma de la même palette ROLL PP69 avec une charge répartie de 5 000 kg et avec une bobine sur berceau de 1 500 kg
Même palette PP69 : 5 000 kg en charge répartie, 1 500 kg avec une bobine sur berceau. La charge concentrée retire plus des deux tiers de la capacité.

Les charges déclarées des palettes, statique, dynamique et en rack, s'entendent pour une charge uniformément répartie. La norme ISO 8611 exclut explicitement les charges concentrées de la charge nominale [5]. Or une bobine reporte tout son poids sur deux lignes ou sur un arc étroit.

La palette plane PP69, proposée par ROLL, l'illustre bien : selon la fiche du fabricant, elle supporte 5 000 kg en statique avec une charge répartie et 1 500 kg avec une bobine posée sur un berceau ROLL [4]. Même palette, moins d'un tiers de la capacité. C'est pourquoi on demande à un fournisseur de palettes pour bobines le poids maximal par bobine, et non la charge générique de la palette.

Rack, gerbage et manutention

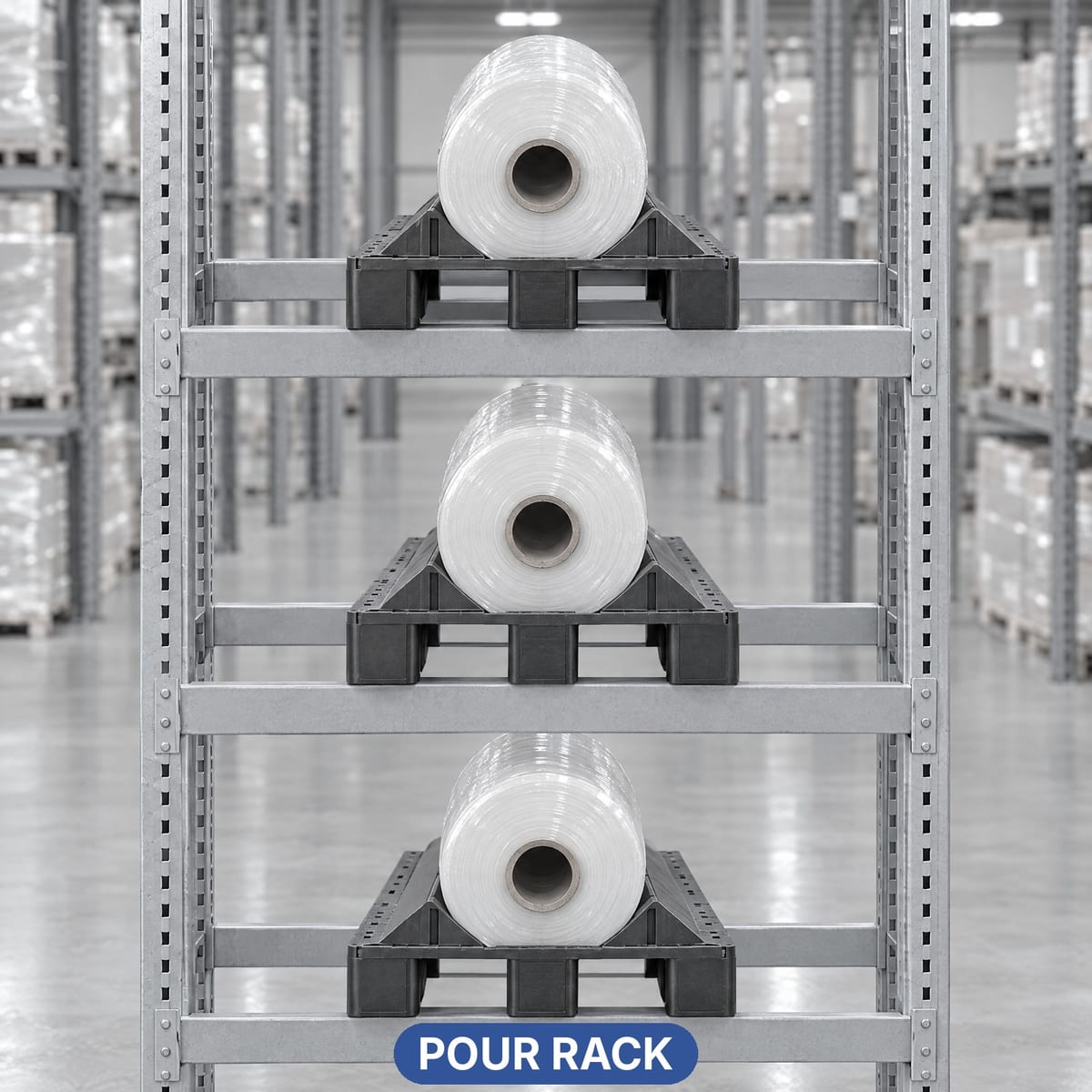

Palette porte-bobines ROLL RCV69 avec une bobine sur les lisses d'un rayonnage à palettes, semelles à 90°
En rack, seuls vont les modèles avec une charge en rack déclarée, comme la RCV69 : barres acier, bobines jusqu'à Ø 1 400 mm et 1 200 kg, rayonnages à palettes à lisses, drive-in déconseillé.

Dans un rayonnage à palettes (rack), la palette repose entre deux lisses et ne porte que sur ses extrémités : le plateau travaille en pont et c'est la charge en rack qui compte, la plus faible des trois. Sur une tablette pleine ou au sol, la palette repose sur une surface : ce sont alors la charge statique (palette immobile) et la charge dynamique (palette manutentionnée) qui s'appliquent [5]. En rack, les semelles sont à 90° par rapport aux lisses : pour le format 1200×800, le côté de 800 est face à l'allée et le côté de 1200 en profondeur, avec environ 50 mm de débord à l'avant et à l'arrière [22].

Sont déclarées rackables les RCV69, RCV49, RCV49b, RP01, RC69-1, RC69-2, RC69-3L, LO02 et LO02C ; l'aptitude à un rayonnage donné se vérifie au cas par cas [1]. La fiche de la RCV49 indique des rayonnages à palettes à lisses et déconseille les drive-in [11] ; celle de la RP01 la donne compatible avec des racks de 600 kg [19]. Les autres modèles sont conçus pour le sol ou une tablette pleine.

Une palette chargée d'une bobine ne supporte pas une deuxième palette chargée, et les fiches des palettes berceau ROLL ne les déclarent pas gerbables. Pour stocker des bobines sur plusieurs niveaux sans rayonnage, on utilise des racks métalliques gerbables : le rack ROLL HA160-110 porte 1 000 kg en suspension, monte jusqu'à 4 niveaux et se replie pour le retour à vide [8].

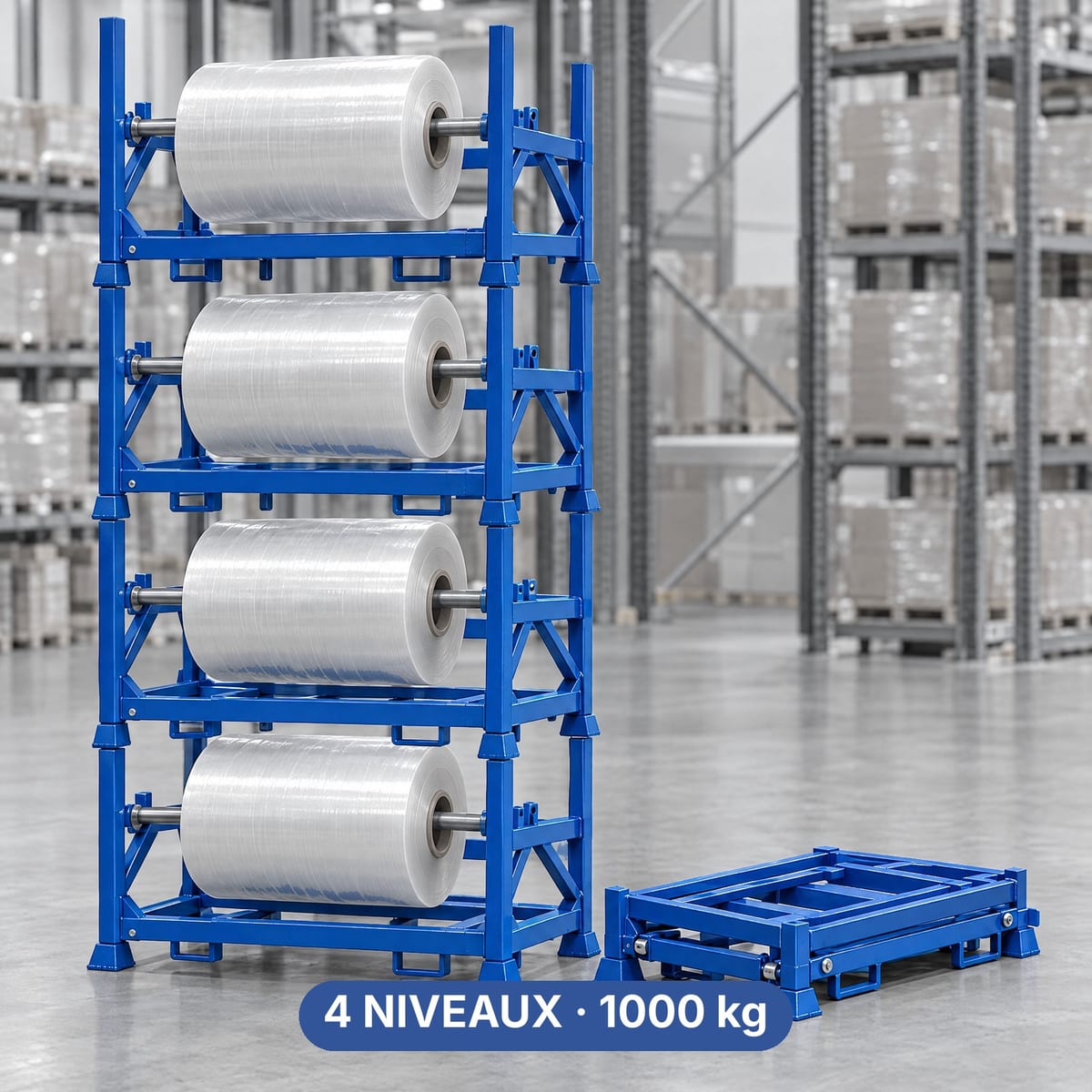

Racks métalliques porte-bobines ROLL HA160-110 gerbés sur quatre niveaux avec des bobines suspendues
La palette chargée d'une bobine ne se gerbe pas ; pour empiler, on utilise le rack HA160-110 : 1 000 kg en suspension, jusqu'à 4 niveaux, repliable pour le retour.

Presque tous les modèles ont 4 entrées. Selon ROLL, 4 entrées et des semelles plates pleines sont en général compatibles avec les navettes AGV, mais la configuration se vérifie au cas par cas [10].

Export : le plastique sort du champ de la NIMP 15

La norme NIMP 15 (ISPM 15) encadre les emballages en bois dans le commerce international. Une palette plastique n'est pas du bois : elle sort du champ d'application et ne demande ni traitement ni marquage [6]. Les accessoires en bois restent soumis à la NIMP 15 : cales, planches de calage, et la palette bois sur laquelle on monte une selle amovible. Pour aller plus loin : Palettes pour l'export et NIMP 15 et Cales pour bobines.

Hygiène pour les films et papiers alimentaires

Les bobines de film destinées à emballer des aliments entrent dans des ateliers où le règlement (CE) n° 852/2004 exige des contenants propres, conçus pour être nettoyés et désinfectés [7]. Ce qui compte : des surfaces fermées, pas de cavités, pas d'échardes.

ROLL attribue à ses palettes un indice d'hygiène interne de 1 à 5. Les LO01, SO01, RM01 et RM02 sont à 5/5, les RCV28 et RP02 à 3/5 [10][15][14][13][21][17]. Les SO01 et RM01 sont en PEHD vierge, les RP01 et RP02 en PEHD recyclé [15][14][19][17]. Si la palette entre dans des zones au contact direct des aliments, demandez la déclaration de conformité : le guide Palettes hygiéniques et alimentaires explique ce qu'elle doit contenir ; pour les cycles et températures de nettoyage, voir le lavage des palettes plastique.

Quelle configuration pour quelle bobine

Valeurs tirées des fiches produit ROLL : avant de commander, vérifiez la fiche à jour. Diamètre minimal pour toutes les palettes berceau : 160 mm.

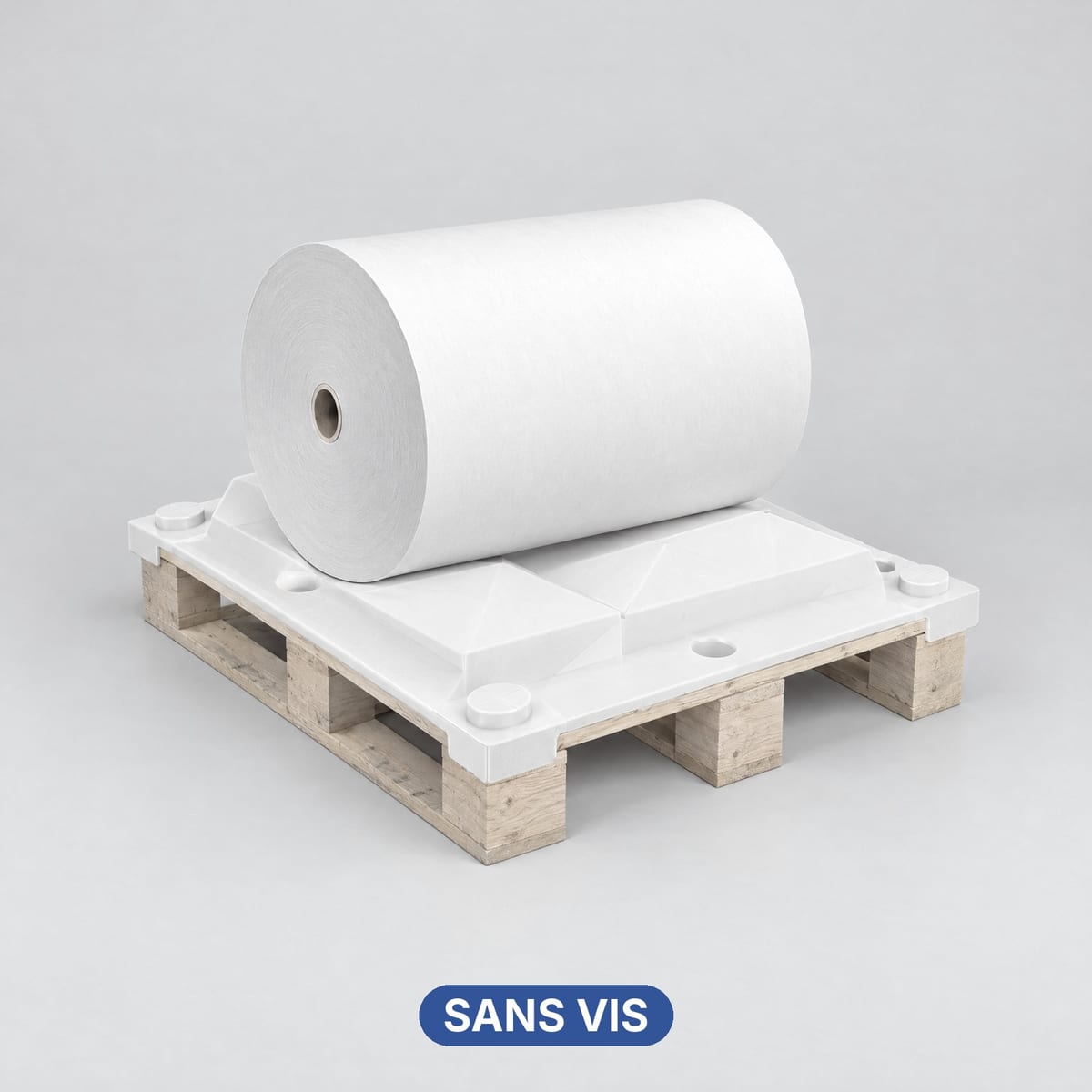

Insert berceau ROLL CV01 posé sur une palette Europe en bois 800×1200 avec une bobine dessus
Vous avez déjà des palettes Europe ? Un insert berceau CV01 les transforme en porte-bobines sans vis : bobines jusqu'à Ø 1 100 mm et 1 500 kg. Insert retiré, la palette redevient plane.
Bobine Où elle va Configuration Données de fiche
Ø 150-580 mm, bobines légères en couches expédition au client berceaux en carton, base et intercalaires (série PC) 2 à 6 bobines par couche ; PC06-160B : 50 kg par bobine [3]
jusqu'à Ø 800 mm, jusqu'à 800 kg au sol, espaces réduits palette compacte 800×600 (RCH2L) 10,7 kg de tare [16]
jusqu'à Ø 1 000 mm, jusqu'à 2 000 kg au sol palette 670×1000 4 entrées (RP02) PEHD recyclé, 19,5 kg [17]
jusqu'à Ø 1 100 mm, jusqu'à 1 200 kg, 1-2 bobines rack (sur lisses) palette 800×1200 renforcée (RCV49) 22,5 kg, 4 entrées [11]
jusqu'à Ø 1 200 mm, jusqu'à 1 800 kg, 1-3 bobines au sol palette 800×1200 monobloc (LO01) PEHD, 15 kg, hygiène 5/5 [10]
jusqu'à Ø 1 400 mm, jusqu'à 1 200 kg rack (sur lisses) palette 800×1200 à barres acier (RCV69) 28 kg, 4 entrées [12]
jusqu'à Ø 1 400 mm, jusqu'à 2 000 kg au sol, encombrement réduit palette 740×800 (RM01) PEHD vierge, 11 kg [14]
jusqu'à Ø 1 400 mm, jusqu'à 2 800 kg au sol, bobines lourdes palette 800×1480 à 4 barres acier (RM02) 34 kg [13]
jusqu'à Ø 1 400 mm, jusqu'à 2 500 kg, bobines longues au sol palette 800×2220 à trois modules (RM03) 52 kg [18]
jusqu'à Ø 1 600 mm, jusqu'à 1 800 kg au sol palette XL 980×1420 (SO01) PEHD vierge, 22,5 kg [15]
jusqu'à Ø 1 100 mm, jusqu'à 1 500 kg sur palette Europe existante insert berceau CV01 sur palette plane 800×1200 PEHD vierge, 7 kg [2]

Le catalogue complet, avec disponibilités et prix à jour, se trouve dans la collection palettes berceau de ROLL. Certaines fiches donnent des valeurs différentes entre le tableau principal et la fiche récapitulative : avant de commander, faites confirmer le diamètre maximal et l'usage en rack.

Les secteurs qui utilisent les palettes porte-bobines

Dans l'emballage souple, les bobines de film circulent dans toutes les tailles, des bobines mères sorties de l'extrudeuse aux bobines filles refendues pour les lignes de conditionnement. Le papier et le tissue ont des bobines grandes et fragiles sur les bords. L'aluminium concentre des poids élevés sur des diamètres réduits : c'est surtout le poids maximal par bobine qui compte. Dans les textiles techniques, ce sont la laize et la propreté de la surface.

Plastique ou bois, aussi pour les bobines

Une palette bois coûte moins cher à l'unité. ROLL affirme qu'avec des bobines elle tient 1 à 3 cycles avant de s'abîmer ou d'abîmer les bords [10] : c'est la donnée d'un fabricant de palettes plastique, à lire comme telle. Sur le plan environnemental, une étude à comité de lecture (Anil et al. 2020) attribue au bois une empreinte carbone par rotation inférieure de 71,8 à 80,3 %, et sur 100 000 rotations l'écart se creuse [20] : le détail est dans empreinte carbone des palettes. Le bilan économique dépend en revanche du nombre de rotations de votre palette : nous l'expliquons dans palette plastique ou bois.

Questions fréquentes

Quelle différence entre selle et berceau pour bobines ?

Selle et berceau désignent la même chose : un appui concave qui maintient la bobine à axe horizontal. Aucune norme connue ne les distingue et les catalogues emploient les deux mots indifféremment. Les différences qui comptent sont le profil (en V ou courbe, on parle aussi de berceau ovalisé), le matériau, et le fait que le profil soit intégré à la palette ou qu'il s'agisse d'un insert posé sur une palette plane.

Quel poids supporte une palette porte-bobines en plastique ?

Sur les palettes berceau ROLL, le poids maximal par bobine va de 800 kg (format compact 800×600) à 2 800 kg (format 800×1480 à quatre barres acier). La donnée à demander est le poids par bobine, pas la charge générique de la palette : la palette plane PP69 proposée par ROLL supporte 5 000 kg répartis mais 1 500 kg avec une bobine sur berceau, car la charge est concentrée.

Peut-on mettre une palette porte-bobines en plastique dans un rayonnage à palettes (rack) ?

Oui, mais uniquement les modèles avec une charge en rack déclarée, en général renforcés par des barres acier. Dans la gamme ROLL, c'est le cas notamment des RCV69, RCV49, RP01 et LO02, pour les rayonnages à palettes à lisses ; pour les racks par accumulation (drive-in), les fiches les déconseillent. En rack, la palette repose en appui entre deux lisses, les semelles à 90° par rapport aux lisses : faites valider le rayonnage concerné par votre fournisseur. Les autres modèles sont conçus pour le sol ou une tablette pleine.

Faut-il un traitement NIMP 15 pour expédier des bobines sur palette plastique ?

Non. La norme NIMP 15 (ISPM 15) encadre les emballages en bois, et une palette plastique n'est pas du bois : elle sort de son champ d'application. Les accessoires en bois utilisés avec la palette restent soumis à la NIMP 15, comme les cales, les planches ou une palette bois sous un insert selle.

Peut-on transformer une palette Europe en palette porte-bobines ?

Oui, avec un insert berceau ou selle posé sur la palette plane 800×1200, sans vis ni modification. Une fois l'insert retiré, la palette reprend des charges planes. C'est intéressant si vous avez déjà un parc de palettes standard et qu'une ligne dédiée de palettes berceau ne serait pas rentabilisée.
