Pallet portabobine: come scegliere sella, culla e formato

Aggiornato il · Redazione tecnica ROLL

In breveUn pallet portabobine è un bancale con un appoggio sagomato, la sella o culla, che tiene la bobina ad asse orizzontale senza farla rotolare. Per sceglierlo parti da diametro, peso e larghezza della bobina, poi verifica dove andrà: a terra, su una scaffalatura portapallet (rack) o su un camion per l'estero.

Cos'è un pallet portabobine

Un pallet portabobine è un bancale con il piano sagomato: la bobina appoggia nella sagoma e resta ferma senza cunei sciolti [1]. In magazzino lo senti chiamare in tanti modi: pallet porta bobine, bancale portabobine, pallet a culla, pallet a sella, culla portabobine. Indicano tutti la stessa cosa.

Pallet portabobine in plastica ROLL LO01 con una bobina di film appoggiata nella culla ad asse orizzontale
Pallet portabobine: la bobina sta nella sagoma ad asse orizzontale, ferma senza cunei sciolti e senza toccare il piano.

Serve dove la bobina sosta o viaggia ad asse orizzontale: film plastici, carta e tissue, nastri di alluminio, tessuti tecnici. Rispetto a un pallet piano con due cunei, la sagoma è parte del pallet. Non ci sono pezzi da perdere, la bobina torna ogni volta nella stessa posizione e il diametro esterno non tocca il piano.

Sella o culla: due nomi per lo stesso appoggio

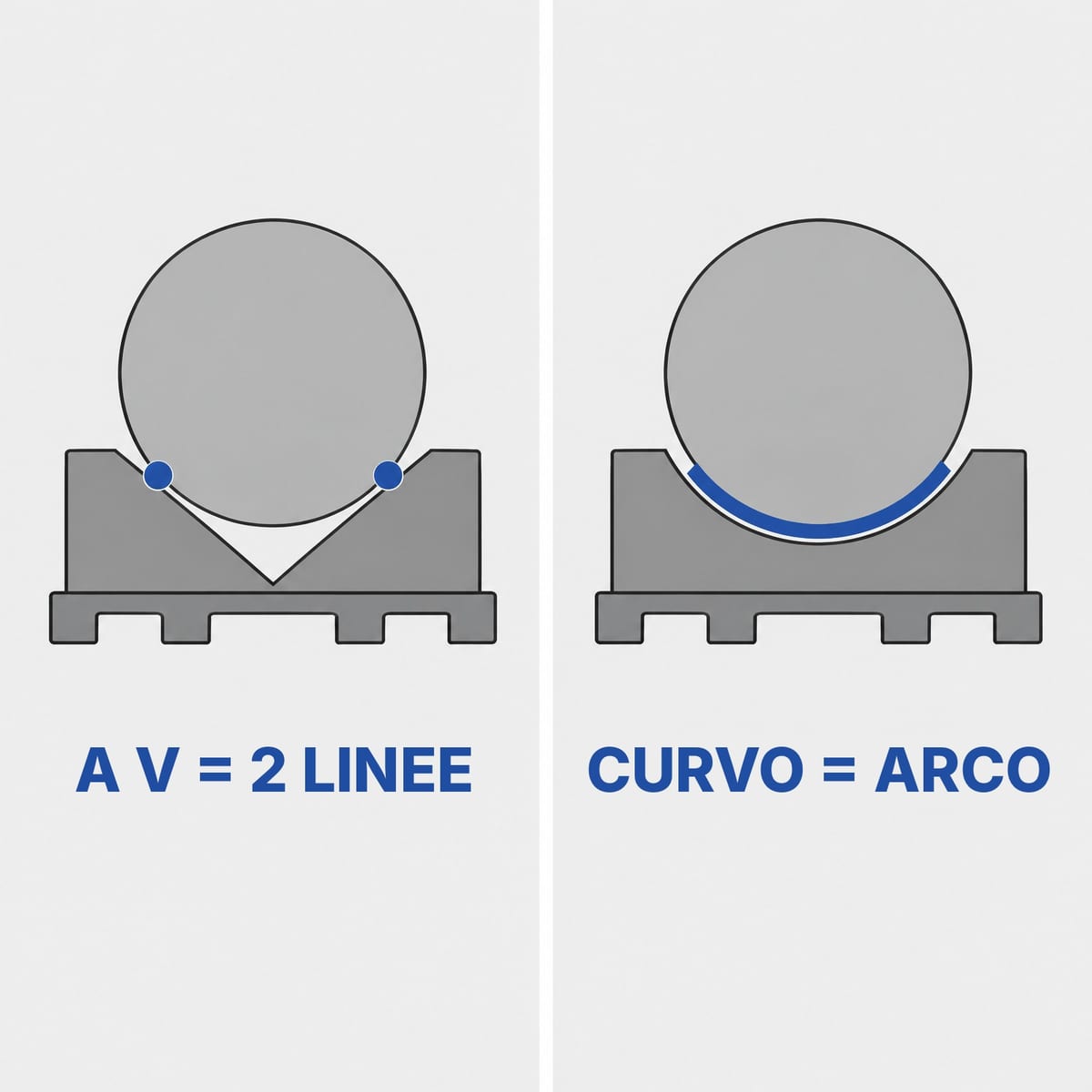

Schema dei profili di appoggio per bobine: sella a V che tocca su due linee e culla ovalizzata che tocca lungo un arco
Sella o culla sono la stessa cosa; conta il profilo: a V tocca la bobina su due linee, curvo la sostiene lungo un arco e segna meno gli strati esterni.

Non abbiamo trovato norme che distinguano la sella dalla culla. Entrambe sono un appoggio concavo che tiene la bobina ad asse orizzontale. Anche i cataloghi usano le due parole in modo intercambiabile: ROLL chiama culla l'inserto in HDPE CV01 da appoggiare su un pallet piano e sella l'inserto CO01-W pensato per i pallet in legno 800×1200 [2].

Quello che cambia da un modello all'altro è il profilo, il modo in cui la sagoma è fissata e il materiale.

  • Una sagoma a V tocca la bobina su due linee. La culla ovalizzata ha un profilo curvo e la tocca lungo un arco, così la pressione sugli strati esterni si distribuisce su una superficie più ampia. Conta per film sottili e carte che si segnano facilmente.
  • Nei pallet a culla la sagoma fa corpo con il pallet. Gli inserti, detti anche trasformatori, si appoggiano senza viti su un pallet 800×1200 in legno o plastica; tolti, il pallet torna a portare carichi piani [2].
  • Per i pallet riutilizzabili si usano HDPE e PP, per alcune selle leggere EPS rivestito in poliurea, per le bobine piccole impilate a strati il cartone ondulato [1][2][3].

Come scegliere: i dati da avere prima di chiedere un preventivo

Diametro esterno

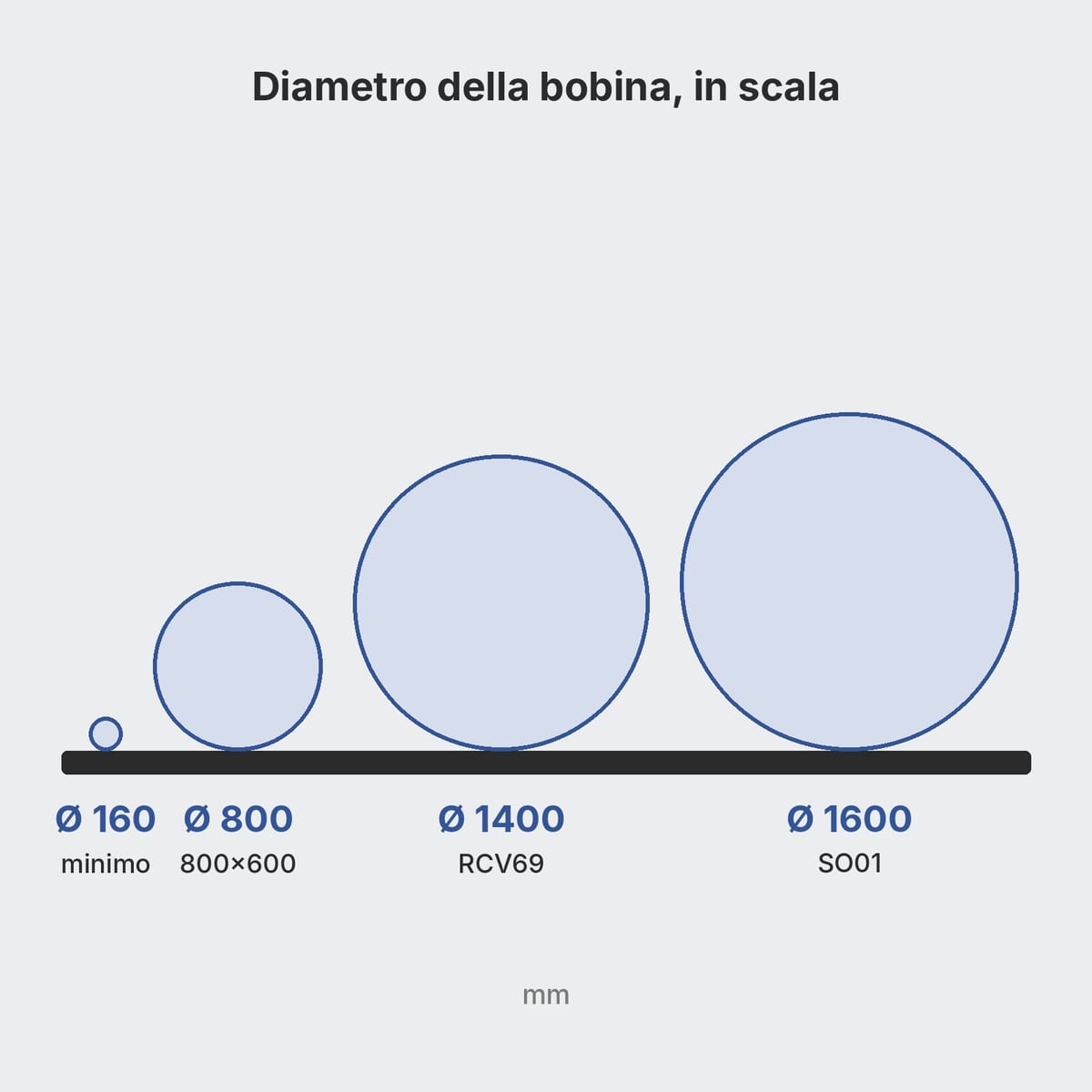

Schema dei diametri di bobina accettati dai pallet a culla: da 160 a 1600 millimetri
Il diametro decide la sagoma: tutti i pallet a culla ROLL accettano da Ø 160 mm, il massimo va da 800 a 1600 mm secondo il formato.

Il diametro decide la sagoma. I pallet a culla ROLL accettano tutti bobine da Ø 160 mm; il massimo va da 800 mm nel formato compatto 800×600 a 1600 mm nel formato 980×1420 [1]. Le bobine tra 150 e 580 mm di diametro si gestiscono meglio con culle in cartone, che ne tengono da 2 a 6 per strato [3].

Peso della bobina

Chiedi sempre il peso massimo per bobina. Nella gamma ROLL va da 800 kg (RCH2L) a 2800 kg (RM02, rinforzato con quattro barre in acciaio) [16][13]. Se sul pallet stanno due o tre bobine, il dato da verificare è il peso della singola bobina insieme al totale.

Larghezza della bobina

La larghezza, cioè la lunghezza lungo l'asse, decide il formato del pallet. Una bobina che sporge dal pallet prende gli urti del carrello e dei montanti. Per bobine lunghe esistono formati 800×1480 e 800×2220 a tre moduli [13][18].

Anima e diametro interno

Se la superficie esterna non deve toccare niente, la bobina non si appoggia: si sospende sulla propria anima con due flange in plastica. Le flange ROLL hanno tappi per anime da 76 mm (3 pollici) e 152 mm (6 pollici), più alcune misure intermedie [9]. In questo caso il pallet portabobine non serve, basta un pallet piano.

Orientamento

Ad asse orizzontale serve la sella o la culla. Ad asse verticale, con la bobina in piedi sulla testata, si usa un pallet piano con piano chiuso e liscio, e la portata si legge come per qualsiasi altro carico. Le guide su portata e tipologie spiegano come leggere le schede.

Carico concentrato: perché la portata del pallet non basta

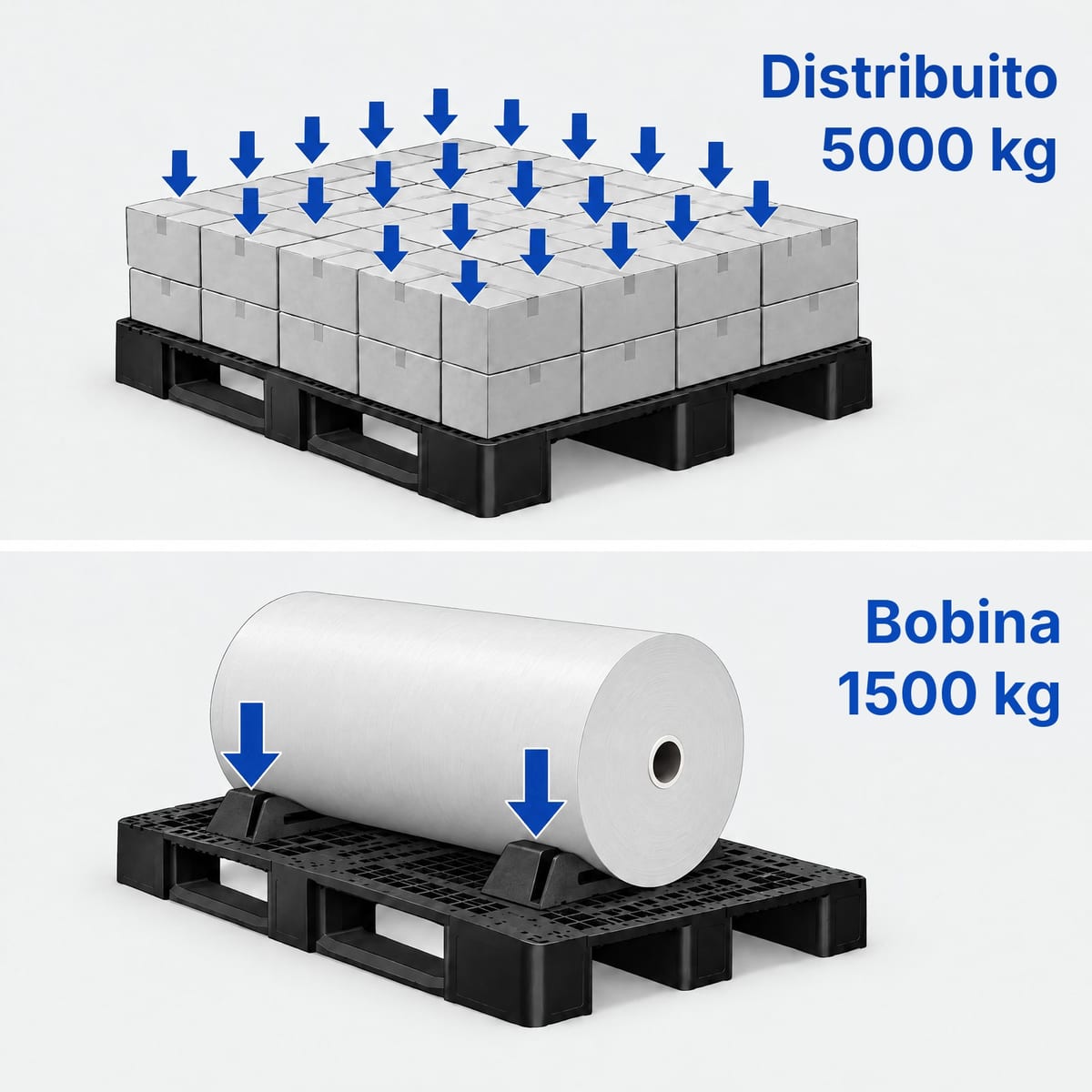

Schema dello stesso pallet ROLL PP69 con carico distribuito da 5000 kg e con una bobina su culla da 1500 kg
Stesso pallet PP69: 5000 kg con carico distribuito, 1500 kg con una bobina su culla. Il carico concentrato toglie più di due terzi della portata.

Le portate dichiarate dei pallet, statica, dinamica e su rack, valgono con il carico distribuito in modo uniforme. La norma ISO 8611 esclude in modo esplicito i carichi concentrati dal carico nominale [5]. Una bobina scarica tutto il peso su due linee o su un arco stretto.

Il caso del pallet piano PP69, proposto da ROLL, lo mostra bene: secondo la scheda del produttore regge 5000 kg statici con carico distribuito e 1500 kg con una bobina appoggiata su una culla ROLL [4]. Stesso pallet, meno di un terzo della portata. Per questo a chi vende pallet per bobine si chiede il peso massimo per bobina, non la portata generica del pallet.

Rack, sovrapposizione e movimentazione

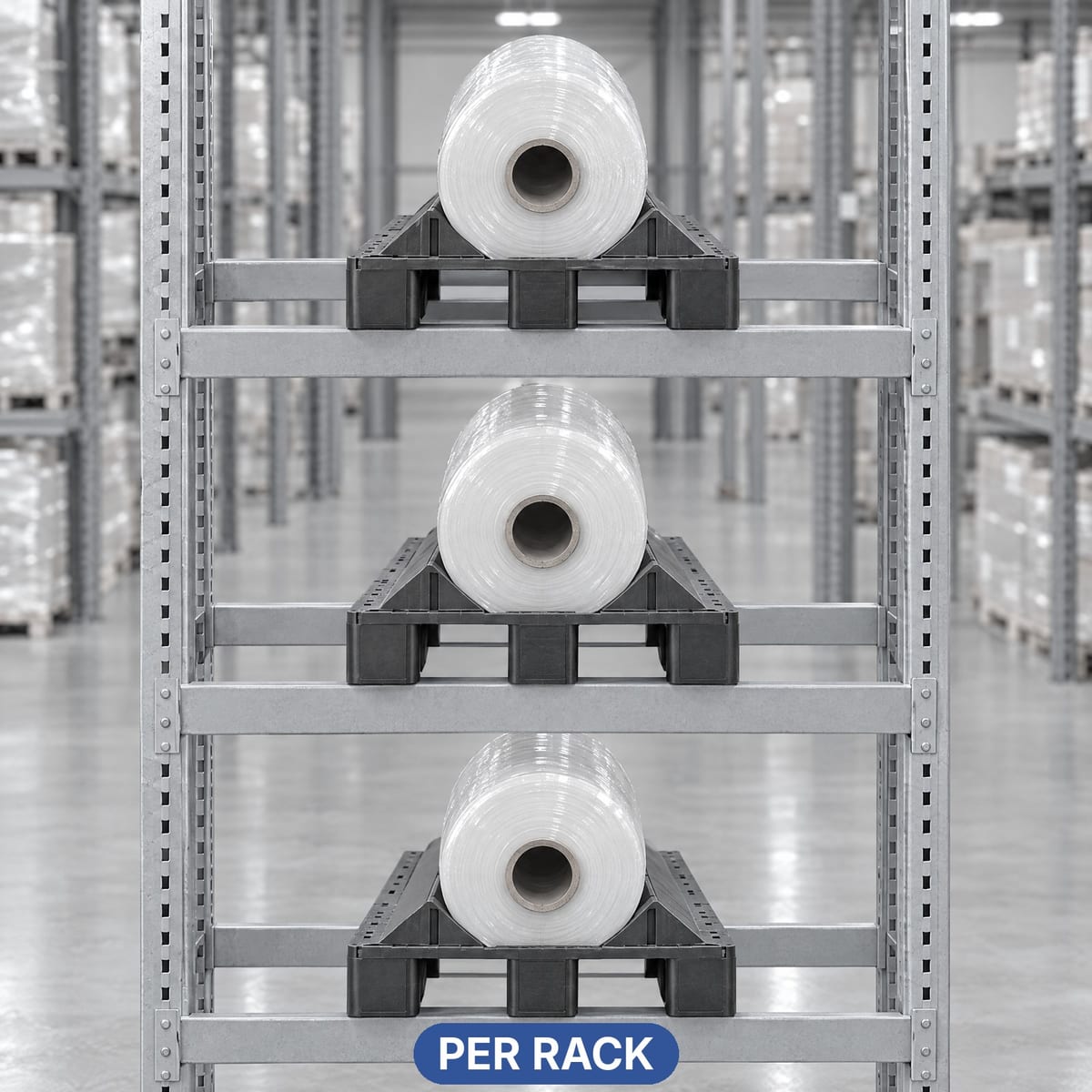

Pallet portabobine ROLL RCV69 con bobina sui correnti di una scaffalatura portapallet, slitte a 90°
Sul rack vanno solo i modelli con portata su rack dichiarata, come RCV69: barre in acciaio, bobine fino a Ø 1400 mm e 1200 kg, scaffalature portapallet a correnti, drive-in sconsigliato.

Su una scaffalatura portapallet (rack) il pallet è sospeso tra due correnti e appoggia solo alle estremità: il piano lavora a ponte e conta la portata su rack, la più bassa delle tre. Su un ripiano pieno o a terra il pallet appoggia su una superficie, e valgono la portata statica (pallet fermo) e la dinamica (pallet movimentato) [5]. Sul rack le slitte vanno a 90° rispetto ai correnti: per il formato 1200×800 il lato 800 sta sul corridoio e il 1200 in profondità, con circa 50 mm di sporgenza davanti e dietro [22].

Sono dichiarati scaffalabili RCV69, RCV49, RCV49b, RP01, RC69-1, RC69-2, RC69-3L, LO02 e LO02C; l'idoneità a una scaffalatura specifica va verificata caso per caso [1]. La scheda di RCV49 indica scaffalature portapallet a correnti e sconsiglia le drive-in [11]; quella di RP01 lo indica compatibile con rack da 600 kg [19]. Gli altri modelli sono pensati per stare a terra o su un ripiano pieno.

Un pallet con una bobina sopra non regge un secondo pallet carico, e le schede dei pallet a culla ROLL non dichiarano la sovrapponibilità. Per stoccare bobine su più livelli senza scaffalatura si usano rack metallici impilabili: il rack ROLL HA160-110 regge 1000 kg sospesi, sale fino a 4 livelli e si ripiega per il ritorno a vuoto [8].

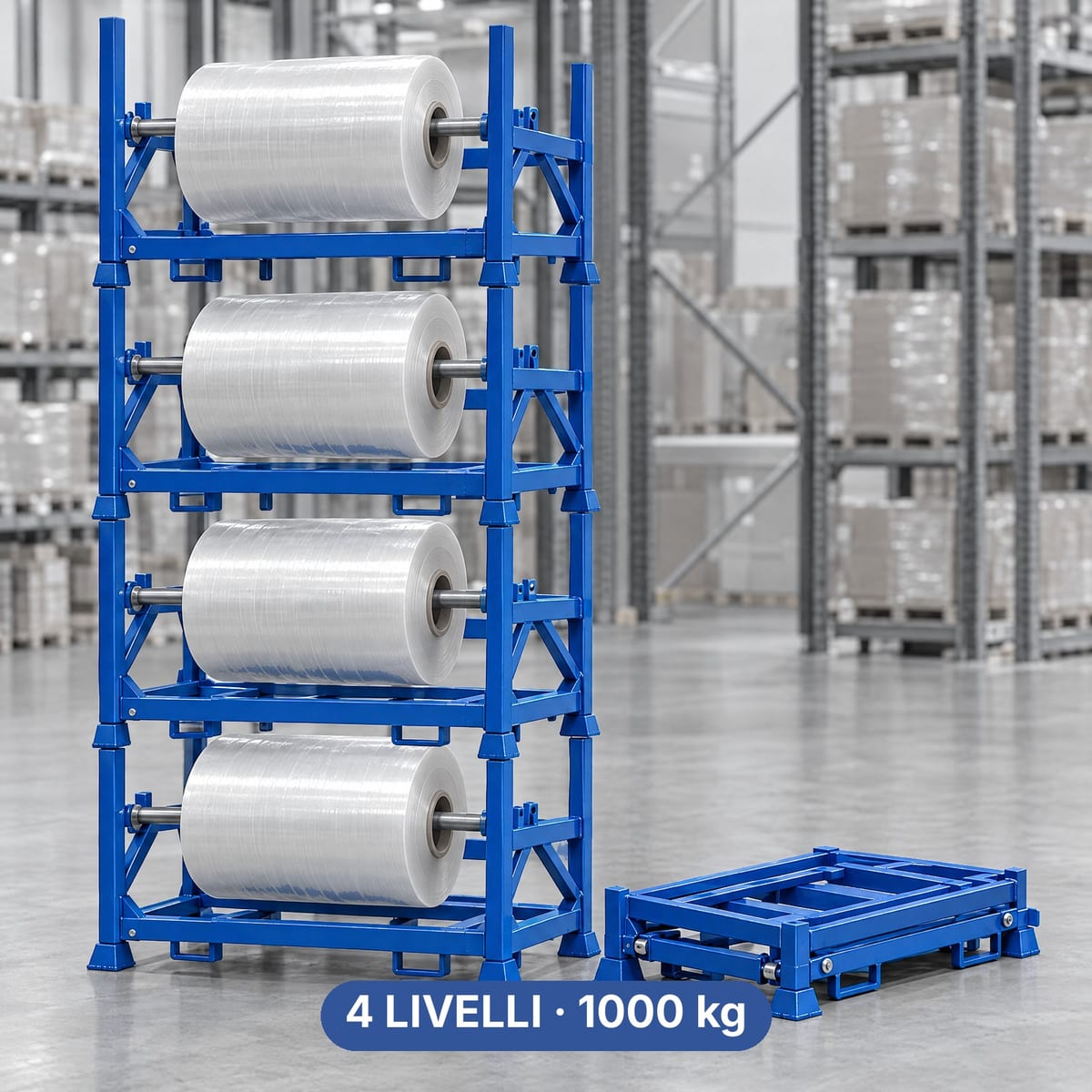

Rack metallici portabobine ROLL HA160-110 impilati su quattro livelli con bobine sospese
Il pallet con bobina non si sovrappone; per impilare si usa il rack HA160-110: 1000 kg sospesi, fino a 4 livelli, pieghevole per il ritorno.

Quasi tutti i modelli hanno ingresso a 4 vie. Secondo ROLL, ingresso a 4 vie e pattini piatti chiusi sono in genere compatibili con le navette AGV, ma la configurazione va verificata caso per caso [10].

Export: la plastica è fuori dall'ISPM 15

La norma ISPM 15 regola gli imballaggi in legno nel commercio internazionale. Un pallet in plastica non è legno, quindi è fuori dal campo di applicazione e non richiede trattamento né marchio [6]. Restano soggetti a ISPM 15 gli accessori in legno: cunei, tavole di contenimento, e il pallet in legno su cui si monta una sella amovibile. Approfondimenti in Pallet per export e ISPM 15 e Cunei ferma bobine.

Igiene per film e carte alimentari

Le bobine di film destinate a imballare alimenti entrano in reparti dove il Reg. (CE) 852/2004 chiede contenitori puliti e progettati per essere puliti e disinfettati [7]. Contano superfici chiuse, niente cavità e niente schegge.

ROLL assegna ai propri pallet un indice igienico interno da 1 a 5. LO01, SO01, RM01 e RM02 sono a 5/5, RCV28 e RP02 a 3/5 [10][15][14][13][21][17]. SO01 e RM01 sono in HDPE vergine, RP01 e RP02 in HDPE riciclato [15][14][19][17]. Se il pallet entra in aree a contatto diretto con alimenti, chiedi la dichiarazione di conformità: la guida Pallet igienici e alimentari spiega cosa deve contenere; per cicli e temperature di pulizia vedi lavaggio dei pallet in plastica.

Quale configurazione per quale bobina

Valori tratti dalle schede prodotto ROLL: prima di ordinare controlla la scheda aggiornata. Diametro minimo per tutti i pallet a culla: 160 mm.

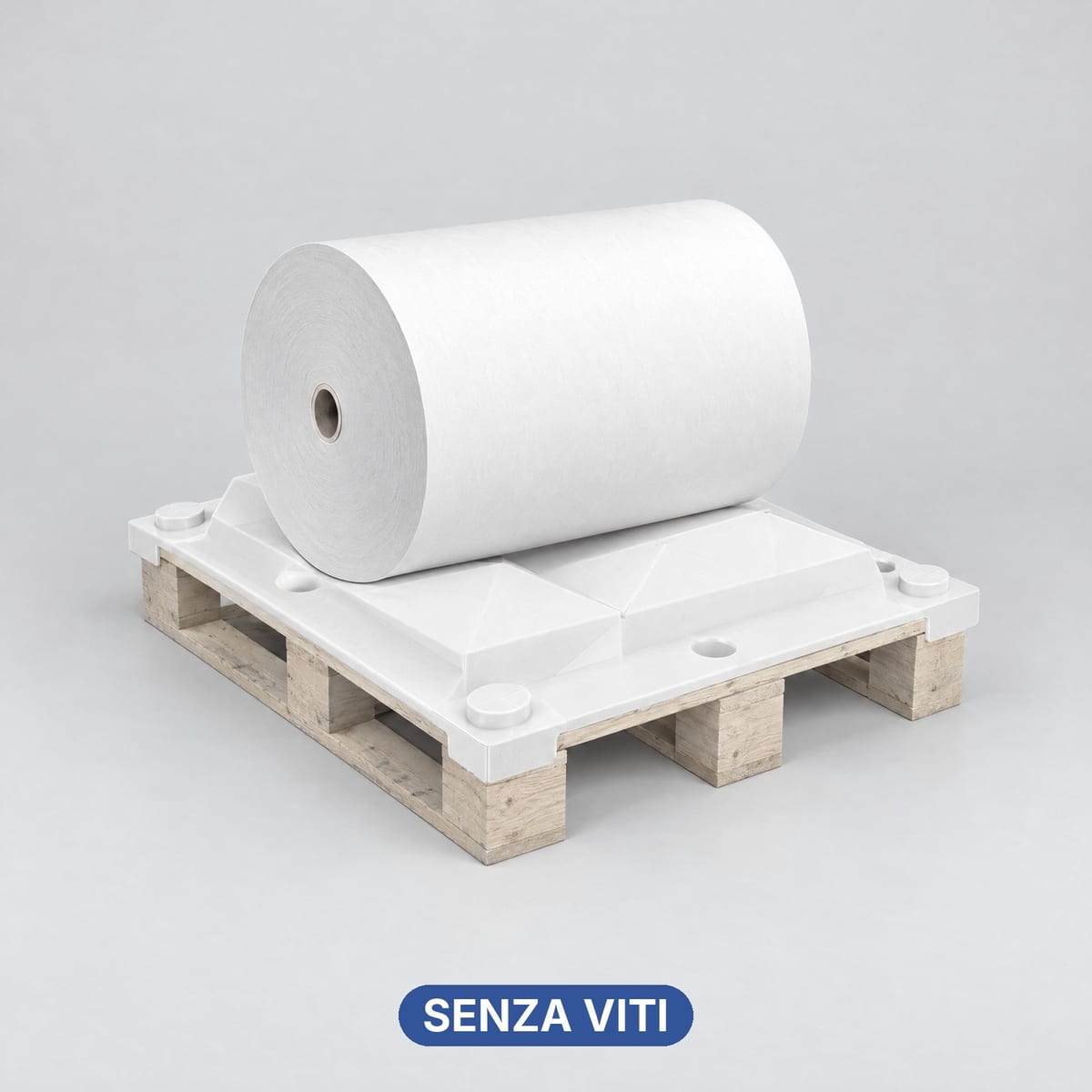

Inserto a culla ROLL CV01 appoggiato su un europallet in legno 800×1200 con una bobina sopra
Hai già gli europallet? Un inserto a culla CV01 li trasforma in portabobine senza viti: bobine fino a Ø 1100 mm e 1500 kg. Tolto l'inserto, il pallet torna piano.
Bobina Dove va Configurazione Dati di scheda
Ø 150-580 mm, bobine leggere a strati spedizione al cliente culle in cartone, base più intercalari (serie PC) da 2 a 6 bobine per strato; PC06-160B: 50 kg per bobina [3]
fino a Ø 800 mm, fino a 800 kg a terra, spazi stretti pallet compatto 800×600 (RCH2L) 10,7 kg di tara [16]
fino a Ø 1000 mm, fino a 2000 kg a terra pallet 670×1000 a 4 vie (RP02) HDPE riciclato, 19,5 kg [17]
fino a Ø 1100 mm, fino a 1200 kg, 1-2 bobine rack (su correnti) pallet 800×1200 rinforzato (RCV49) 22,5 kg, 4 vie [11]
fino a Ø 1200 mm, fino a 1800 kg, 1-3 bobine a terra pallet 800×1200 monoblocco (LO01) HDPE, 15 kg, igiene 5/5 [10]
fino a Ø 1400 mm, fino a 1200 kg rack (su correnti) pallet 800×1200 con barre in acciaio (RCV69) 28 kg, 4 vie [12]
fino a Ø 1400 mm, fino a 2000 kg a terra, ingombro ridotto pallet 740×800 (RM01) HDPE vergine, 11 kg [14]
fino a Ø 1400 mm, fino a 2800 kg a terra, bobine pesanti pallet 800×1480 con 4 barre in acciaio (RM02) 34 kg [13]
fino a Ø 1400 mm, fino a 2500 kg, bobine lunghe a terra pallet 800×2220 a tre moduli (RM03) 52 kg [18]
fino a Ø 1600 mm, fino a 1800 kg a terra pallet XL 980×1420 (SO01) HDPE vergine, 22,5 kg [15]
fino a Ø 1100 mm, fino a 1500 kg su europallet esistente inserto a culla CV01 su pallet piano 800×1200 HDPE vergine, 7 kg [2]

Il catalogo completo, con disponibilità e prezzi aggiornati, è nella collezione pallet a culla di ROLL. Alcune schede riportano valori diversi tra la tabella principale e la scheda riassuntiva: prima di ordinare fatti confermare diametro massimo e uso su rack.

Settori che usano i pallet portabobine

Nel flexible packaging girano bobine di film di ogni taglia, dalle bobine madri uscite dall'estrusore alle bobine figlie tagliate per le linee di confezionamento. Carta e tissue hanno bobine grandi e delicate sul bordo. L'alluminio porta pesi alti su diametri contenuti, quindi conta soprattutto il peso massimo per bobina. Nei tessili tecnici contano larghezza e pulizia della superficie.

Plastica o legno anche per le bobine

Un pallet in legno costa meno per unità. ROLL sostiene che con le bobine regga 1-3 cicli prima di danneggiarsi o danneggiare i bordi [10]: è il dato di un produttore di pallet in plastica, va letto come tale. Sul piano ambientale uno studio peer-reviewed (Anil et al. 2020) dà al legno un'impronta di carbonio per viaggio inferiore del 71,8-80,3%, e su 100.000 viaggi la differenza aumenta [20]: i dettagli sono in impronta di carbonio dei pallet. Il bilancio economico dipende invece da quanti giri fa il tuo pallet: lo spieghiamo in pallet in plastica o in legno.

Domande frequenti

Che differenza c'è tra sella e culla per bobine?

Sella e culla sono la stessa cosa: un appoggio concavo che tiene la bobina ad asse orizzontale. Nessuna norma nota le distingue e i cataloghi usano i due nomi in modo intercambiabile. Le differenze che contano sono il profilo (a V o curvo, detto anche culla ovalizzata), il materiale e se la sagoma è integrata nel pallet o è un inserto da appoggiare su un pallet piano.

Quanto peso regge un pallet portabobine in plastica?

Nei pallet a culla ROLL il peso massimo per bobina va da 800 kg (formato compatto 800×600) a 2800 kg (formato 800×1480 con quattro barre in acciaio). Il dato da chiedere è il peso per bobina e non la portata generica del pallet: il pallet piano PP69 proposto da ROLL regge 5000 kg distribuiti ma 1500 kg con una bobina su culla, perché il carico è concentrato.

I pallet portabobine in plastica si possono mettere su una scaffalatura portapallet (rack)?

Sì, ma solo i modelli con portata su rack dichiarata, di solito rinforzati con barre in acciaio. Nella gamma ROLL lo sono, tra gli altri, RCV69, RCV49, RP01 e LO02, per scaffalature portapallet a correnti; per le drive-in le schede li sconsigliano. Sul rack il pallet è sospeso tra due correnti, con le slitte a 90° rispetto ai correnti: verifica con il fornitore la scaffalatura specifica. Gli altri modelli sono pensati per stare a terra o su un ripiano pieno.

Serve il trattamento ISPM 15 per spedire bobine su pallet in plastica?

No. La norma ISPM 15 regola gli imballaggi in legno, e un pallet in plastica non è legno, quindi è fuori dal suo campo di applicazione. Restano soggetti a ISPM 15 gli accessori in legno usati insieme al pallet, come cunei, tavole o un pallet in legno sotto un inserto a sella.

Posso trasformare un europallet in un pallet portabobine?

Sì, con un inserto a culla o a sella appoggiato sul pallet piano 800×1200, senza viti né modifiche. Togliendo l'inserto il pallet torna a portare carichi piani. Conviene se hai già un parco di pallet standard e una linea dedicata di pallet a culla non si ripagherebbe.

Fonti

  1. ROLL, collezione Pallet a culla per rotoli (tabella modelli, filtri peso e diametro)
  2. ROLL, collezione Trasformatori per pallet (inserti CV01, CV02, CO01-W, SB01)
  3. ROLL, collezione Culle e impilatori in cartone (serie PC)
  4. ROLL PP69, pallet in plastica rinforzato 800×1200 (portata distribuita e con bobina su culla)
  5. Virginia Tech Center for Unit Load Design, Load carrying capacity of pallets (ISO 8611)
  6. IPPC/FAO, ISPM 15 Regulation of wood packaging material in international trade (rev. 2018)
  7. Regolamento (CE) 852/2004 sull'igiene dei prodotti alimentari, Allegato II
  8. ROLL HA160-110, rack porta bobine pieghevole 1600×1100
  9. ROLL, collezione Flange in plastica e tappi per anime
  10. ROLL LO01, pallet porta bobine 800×1200 per 1-3 bobine (scheda e FAQ)
  11. ROLL RCV49, pallet porta bobine scaffalabile 800×1200 (scheda)
  12. ROLL RCV69, pallet porta bobine scaffalabile fino a Ø 1400 mm (scheda)
  13. ROLL RM02, pallet porta bobine 800×1480 con 4 barre in acciaio (scheda)
  14. ROLL RM01, pallet porta bobine 740×800 (scheda)
  15. ROLL SO01, pallet porta bobine 980×1420 fino a Ø 1600 mm (scheda)
  16. ROLL RCH2L, pallet porta bobine compatto 800×600 (scheda)
  17. ROLL RP02, pallet porta bobine 670×1000 (scheda)
  18. ROLL RM03, pallet porta bobine 800×2220 a tre moduli (scheda)
  19. ROLL RP01, pallet porta bobine 800×1200 con cunei di supporto (scheda)
  20. Anil S. et al. (2020), Life cycle assessment comparison of wooden and plastic pallets, Journal of Industrial Ecology 24:871-886
  21. ROLL RCV28, pallet porta bobine 800×1200 a 4 vie fino a Ø 1400 mm (scheda)
  22. SEMA, Is this your problem? Orientamento dell'europallet sulle scaffalature portapallet (Warehouse News)
