Cunei ferma bobine: zeppe e stopper per rotoli
In breveUn cuneo ferma bobine è un blocco a faccia inclinata che si mette ai due lati di una bobina ad asse orizzontale, perché non rotoli su pallet, pavimento o pianale. Ne servono due per bobina; misura e materiale dipendono da diametro, peso e numero di riusi.
A cosa serve un cuneo ferma bobine
Una bobina appoggiata ad asse orizzontale è un cilindro: basta una frenata del camion o una spinta del carrello per farla partire. Il cuneo ferma bobine è un blocco con una faccia inclinata che si infila sotto la circonferenza, ai due lati, e la tiene ferma. In magazzino lo chiamano anche zeppa, fermo o stopper. Il catalogo ROLL usa cuneo e zeppa come sinonimi [1].
Attenzione alle ricerche: "cunei" senza altro porta ai cunei per le ruote di auto, camper e rimorchi. Sono un prodotto diverso, con geometria pensata per uno pneumatico. Per i rotoli industriali cerca sempre cunei per bobine, cunei ferma rotoli o roll chocks.
Quando servono
- In trasporto, con bobine su pallet piano, su pianale o in container: i cunei impediscono lo spostamento in frenata e in curva. Si usano anche insieme alle reggette, che da sole non fermano una bobina su un piano liscio.
- In stoccaggio, con bobine a terra o su ripiani in attesa di lavorazione, soprattutto vicino ai passaggi dei carrelli.
- Su rulliere e a fine linea, con bobine in sosta prima del carico. Qui il cuneo fa da fermo temporaneo e viene riusato molte volte.
Un pallet portabobine con sella o culla integrata non ha bisogno di cunei: la sagoma fa da fermo [10]. I cunei servono quando la bobina sta su un pallet piano o direttamente sul pianale. Il confronto è nella guida Pallet portabobine.
Come posizionarli

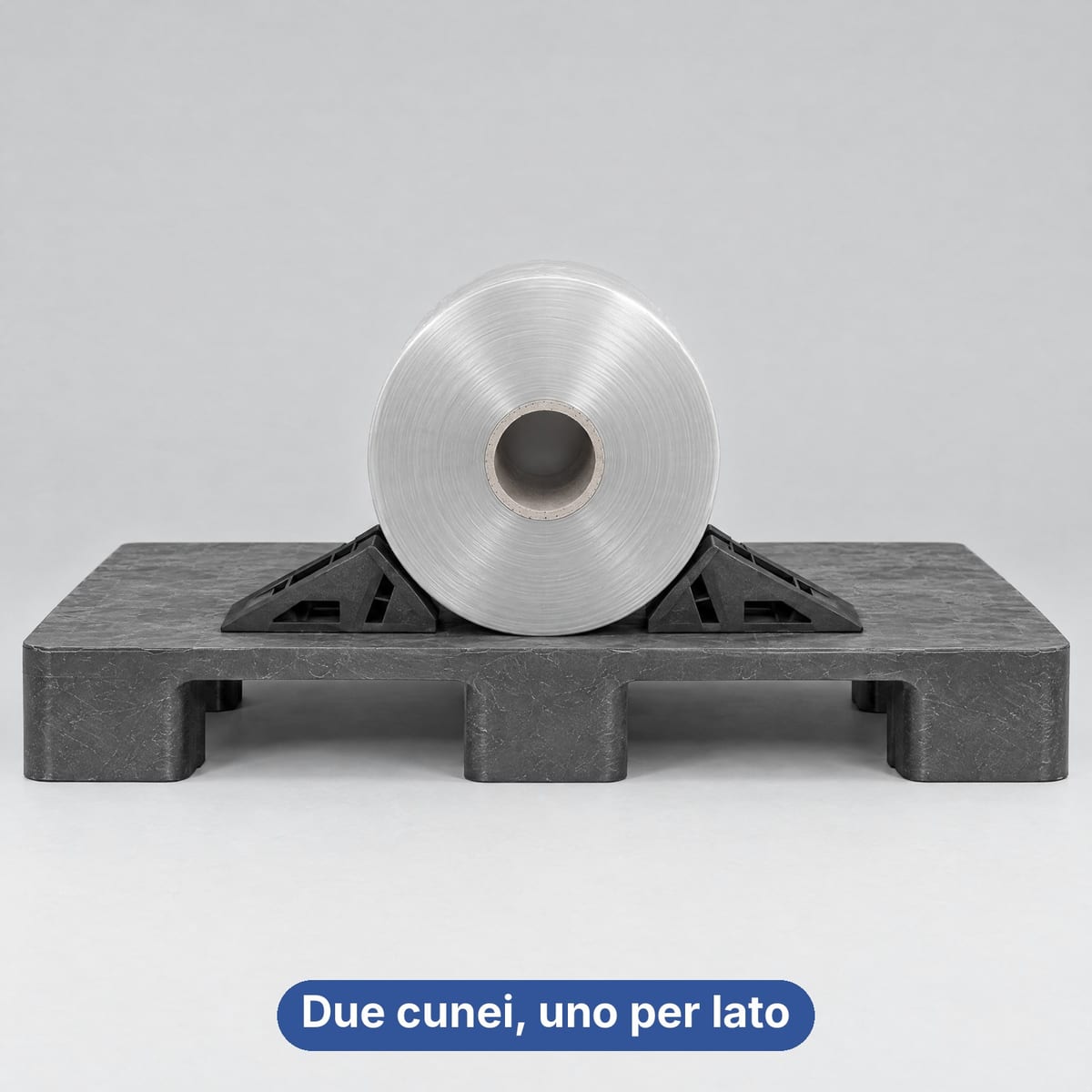

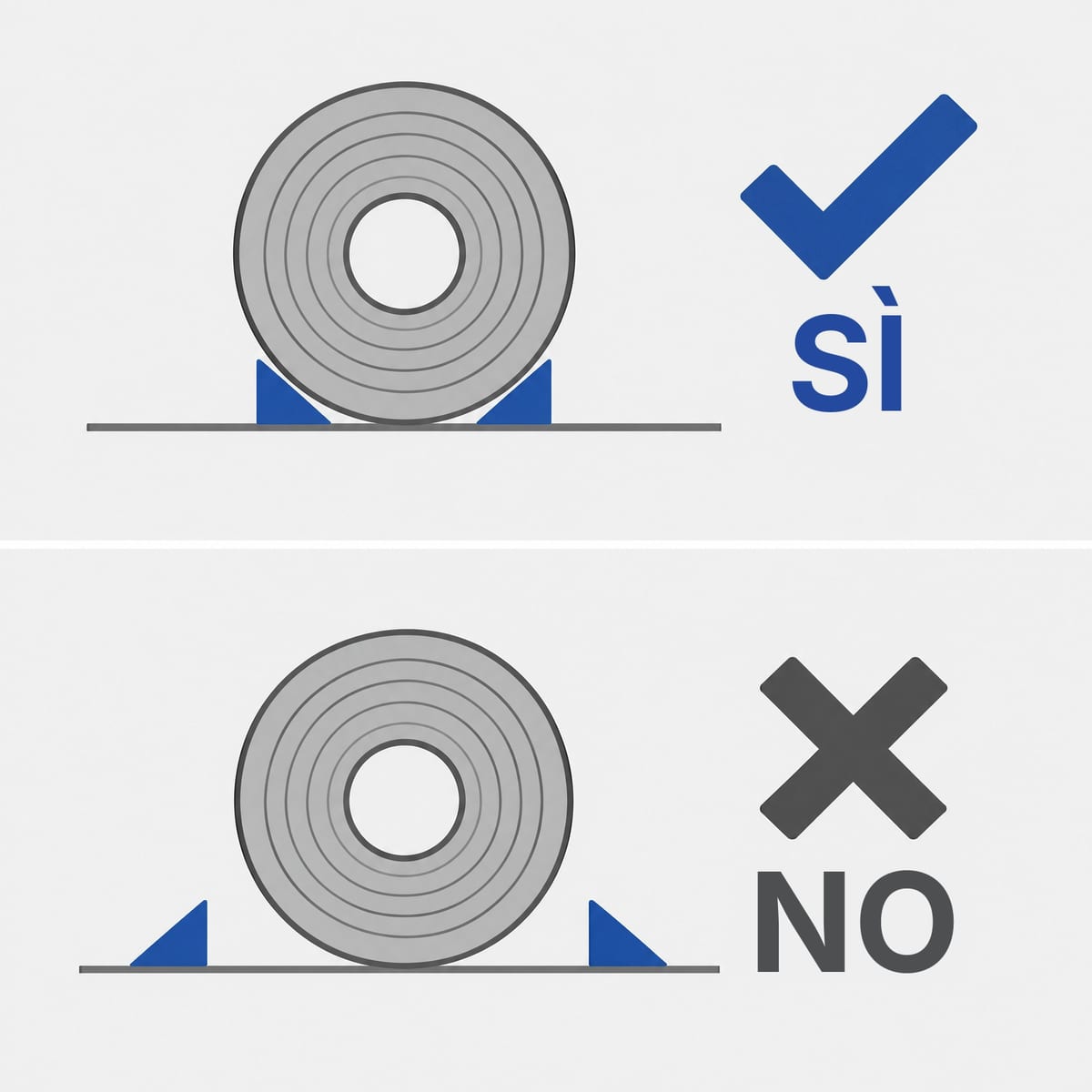

La configurazione standard è di due cunei per bobina, uno per lato [2][4]. La faccia inclinata va a contatto con la circonferenza, il più vicino possibile al punto in cui la bobina tocca il piano. Il cuneo deve appoggiare su una superficie piana e pulita [1].
Su bobine larghe o pesanti si usa un cuneo più lungo, che copre tutta la larghezza, oppure due coppie distribuite lungo l'asse. Nei cunei ROLL da 260 mm la presa è affidata a denti di attrito sulla base, che sotto carico mordono le superfici morbide senza chiodi né attrezzi [2]. Il cuneo in legno inchiodato al pallet lascia buchi e schegge e spesso si taglia sul posto.
Per bobine più pesanti o più grandi dei valori di scheda, ROLL chiede di definire insieme la configurazione [2].
Misure in funzione del diametro e del peso
La lunghezza del cuneo dice quanta bobina copre lungo l'asse. Il diametro ammesso dipende da altezza e inclinazione. Tutti i cunei ROLL hanno sezione 150×50 mm [2][4][5].
| Cuneo | Lunghezza | Ø bobina dichiarato | Peso bobina max | Uso |
|---|---|---|---|---|
| KU10 | 260 mm | 160-1200 mm | 1500 kg | spedizione, a perdere, PP riciclato [2] |
| KU10-2S | 260 mm | 160-1200 mm | 1500 kg | come KU10, con pattini in gomma per pallet in plastica [3] |
| KU10-ST | 2 cunei da 260 mm + striscia PE espanso 800 mm | 160-1200 mm | 1500 kg | kit per spedizione con fissaggio regolabile [6] |
| KU04-570 | 570 mm | 160-1100 mm | 2500 kg | riutilizzabile, PE con cuscinetti in gomma [4] |
| KU04-1143 | 1143 mm | 160-1100 mm | 2500 kg | riutilizzabile, bobine larghe o più bobine affiancate [5] |
| SB01 | kit su pallet 800×1200 | 150-1100 mm | 2000 kg | tappetino in gomma 8 mm + 2 cunei KU04-570 [7] |
Alcune schede riportano altrove un diametro massimo "oltre 600 mm": è un valore di riepilogo e va confermato con ROLL prima dell'ordine. Il catalogo completo è nella collezione cunei ferma bobine di ROLL.
Plastica o legno
Il cuneo in legno costa poco e si trova ovunque, ma con le bobine ha tre limiti: export, fissaggio e pulizia.
Il primo è l'export. L'ISPM 15 si applica a ogni imballaggio in legno massiccio nel commercio internazionale. Un cuneo in legno che viaggia verso un Paese extra UE deve essere trattato (HT o DH) e marchiato, anche se il pallet sotto è in plastica [8]. Nell'UE i requisiti vengono dal Reg. (UE) 2016/2031 e non si applicano agli scambi intra-UE [9]. Un cuneo in plastica è fuori dal campo di applicazione della norma, come il pallet in plastica: ROLL lo indica nelle FAQ di tutte le sue schede cunei [2][4]. Il quadro completo è in Pallet per export e ISPM 15.
Il secondo è il fissaggio. Il legno si inchioda, e chiodi e schegge sono proprio ciò che rovina il bordo di una bobina di film o di carta.
Il terzo è la pulizia. Un cuneo in plastica si lava; ROLL assegna al KU10 un indice igienico interno di 5/5 [2]. Metodi e temperature sono nella guida al lavaggio dei pallet in plastica.
Antiscivolo: quando serve la gomma

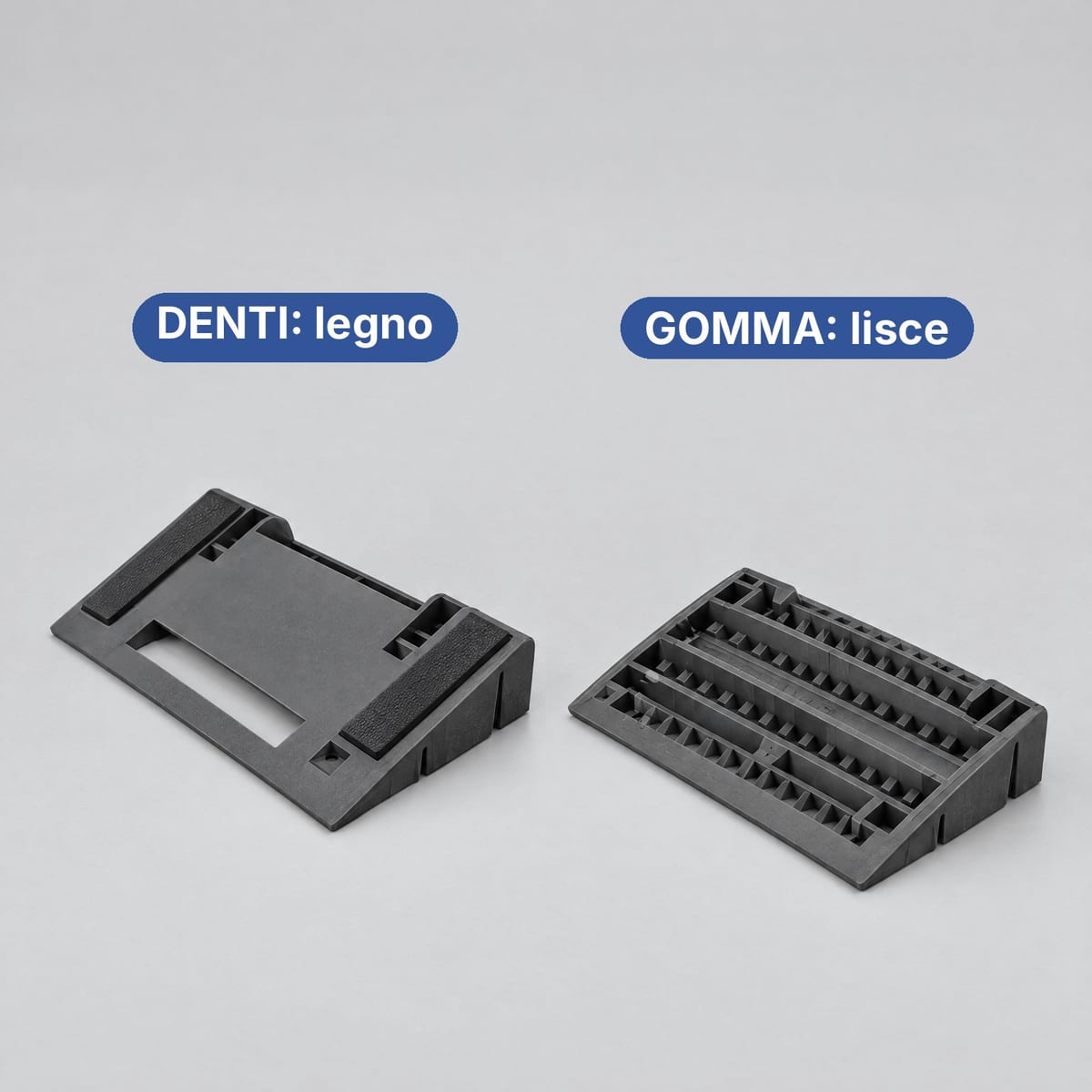

Su pallet in legno grezzo i denti del cuneo fanno presa da soli. Su pallet in plastica, pianali lisci o pavimenti in resina il cuneo tende a scivolare. Per queste superfici esistono cunei con pattini o cuscinetti in gomma: KU10-2S nella versione a perdere, KU04 in quella riutilizzabile [3][4]. Il kit SB01 aggiunge un tappetino in gomma da 8 mm sotto tutta la bobina, appoggiato su un pallet 800×1200 senza viti [7]. Per l'attrito tra pallet, carico e pianale vedi fissaggio del carico sui pallet in plastica.
A perdere o riutilizzabile

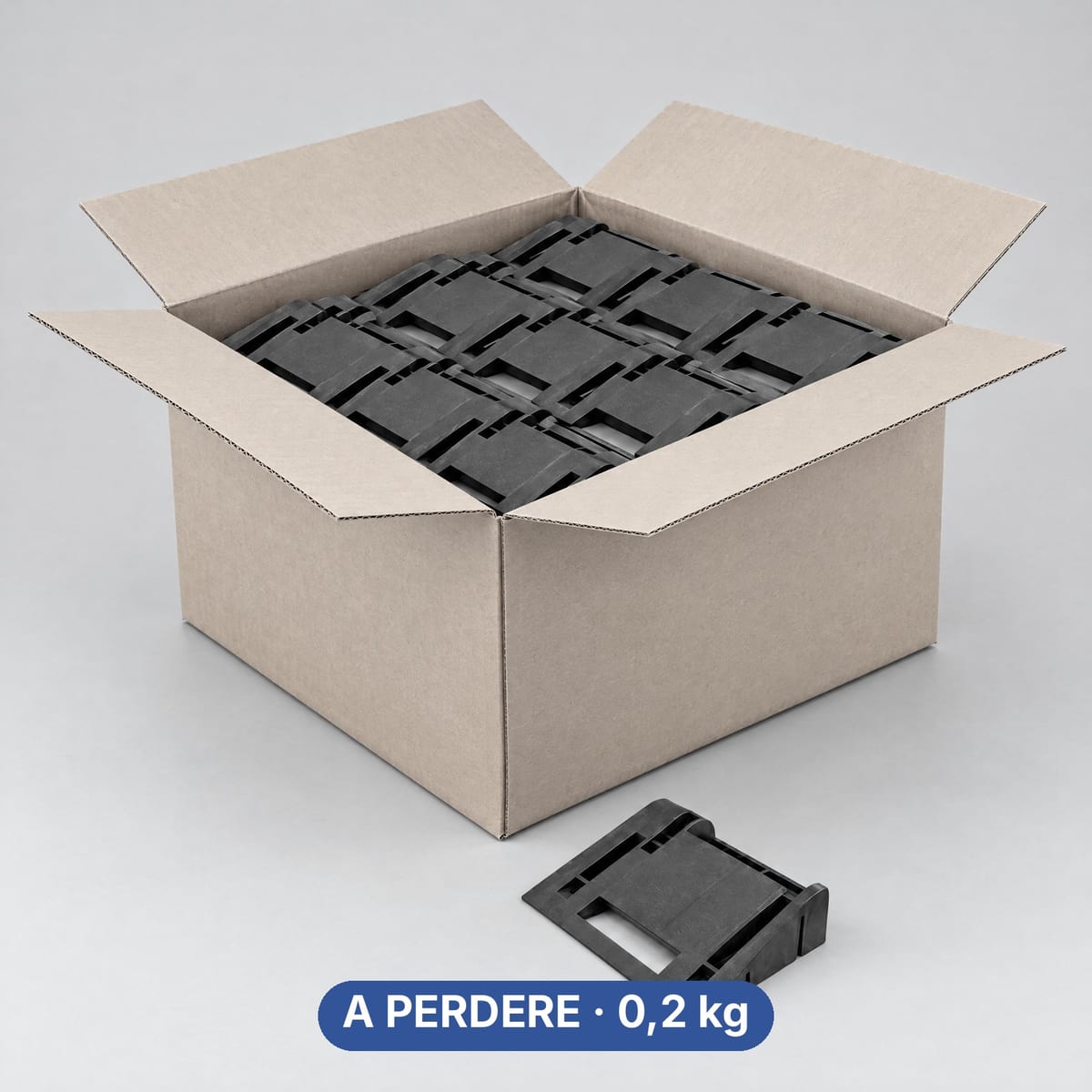

I cunei a perdere sono pensati per un viaggio solo. Secondo ROLL il KU10 regge 2-3 cicli con movimentazione leggera [2]. Costano poco al pezzo, nella fascia bassa dei cunei, e si vendono a cartoni: il prezzo aggiornato è sulla scheda ROLL [2].

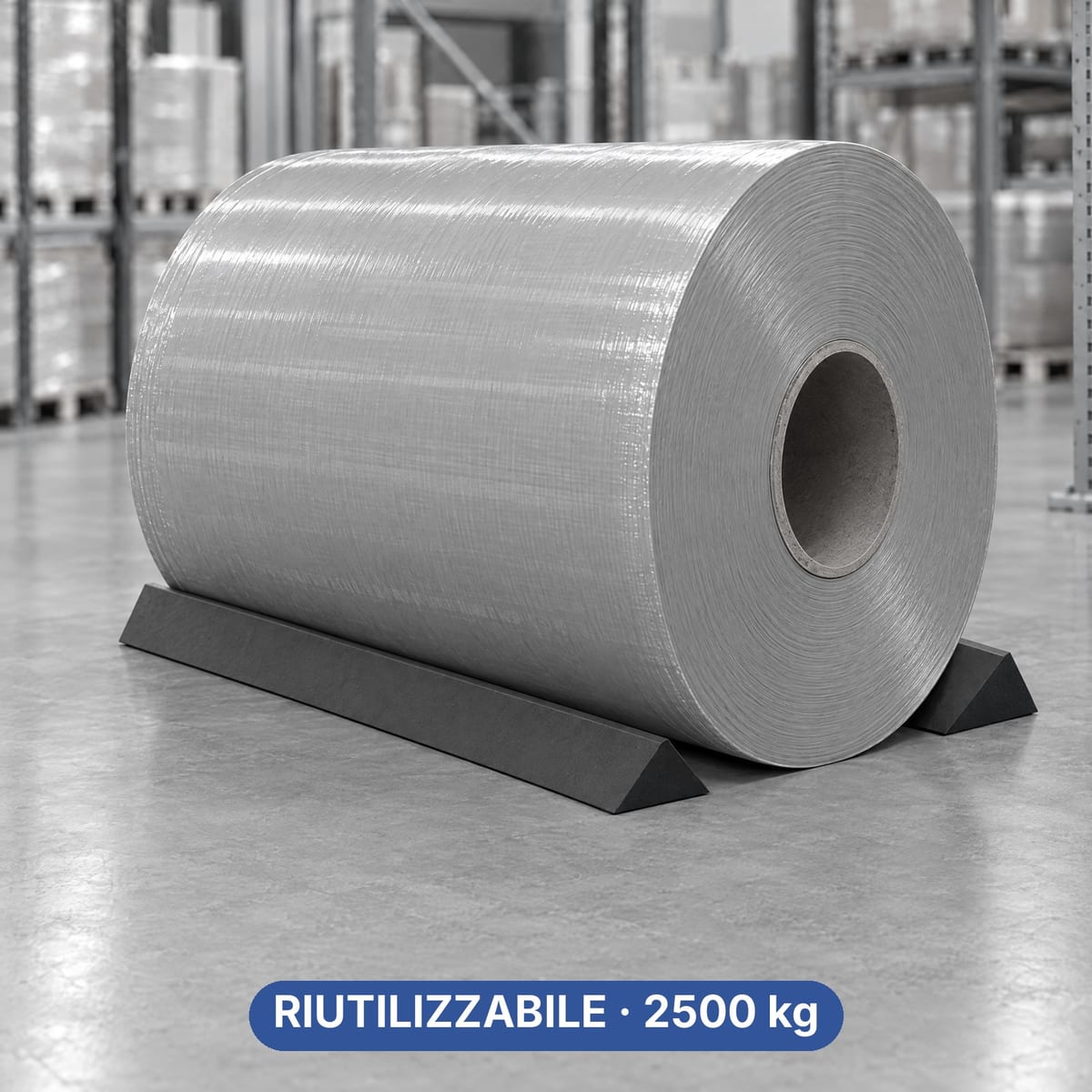

I cunei riutilizzabili sono più pesanti, 1,1 kg il KU04-570 contro circa 0,2 kg del KU10, e hanno gli inserti in gomma [4][2]. Hanno senso nei giri interni, dove il cuneo torna indietro. Per i circuiti chiusi valgono le stesse considerazioni dei pallet riutilizzabili.
Cunei colorati per separare i circuiti
Il KU10C e il KU10C-2S sono gli stessi cunei in arancione [1]. Il colore aiuta a separare i cunei di reparto da quelli a perdere, o a distinguere i circuiti di clienti diversi.
Domande frequenti
Quanti cunei servono per bloccare una bobina?
La configurazione standard è di due cunei per bobina, uno per lato, appoggiati contro la circonferenza. Per bobine molto pesanti o di grande diametro si usano cunei più lunghi o un kit con tappetino antiscivolo. Se il carico supera i valori di scheda, chiedi la configurazione al produttore.
Cuneo, zeppa, fermo e stopper sono la stessa cosa?
Nel settore delle bobine cuneo, zeppa, fermo e stopper indicano lo stesso blocco a sezione inclinata che impedisce al rotolo di rotolare. Zeppa è più usato nel parlato di magazzino, stopper e fermo nei cataloghi. I cunei per le ruote di auto e camper sono un prodotto diverso, con altre forme e altre norme.
I cunei in legno per bobine devono essere trattati ISPM 15?
I cunei in legno vanno trattati e marchiati ISPM 15 se viaggiano verso Paesi extra UE. L'ISPM 15 si applica a tutto l'imballaggio in legno massiccio, anche quando il pallet sotto è in plastica. Un cuneo in plastica è fuori dal campo di applicazione della norma e non richiede trattamento né marchio.
Che misura di cuneo serve per il diametro della mia bobina?
I cunei ROLL da 260 mm sono dichiarati per bobine da Ø 160 a 1200 mm e fino a 1500 kg; quelli da 570 e 1143 mm per bobine da Ø 160 a 1100 mm e fino a 2500 kg. La lunghezza in più serve a coprire più bobine affiancate o bobine lunghe, e ad allargare la superficie di presa.
Un cuneo in plastica si può riutilizzare?
Sì, ma dipende dalla serie. I cunei a perdere, pensati per la spedizione, secondo ROLL reggono 2-3 cicli con movimentazione leggera. Per l'uso interno ripetuto esistono cunei in PE con inserti in gomma progettati per molti cicli.
Fonti
- ROLL, collezione Cunei e zeppe ferma bobine
- ROLL KU10, cuneo ferma bobine in plastica a perdere (scheda e FAQ)
- ROLL KU10-2S, cuneo con pattini in gomma per pallet in plastica (scheda)
- ROLL KU04-570, cuneo riutilizzabile in PE con inserti in gomma (scheda e FAQ)
- ROLL KU04-1143, cuneo riutilizzabile in PE 1143 mm (scheda)
- ROLL KU10-ST, kit 2 cunei e striscia in PE espanso 800 mm (scheda)
- ROLL SB01, kit cunei ferma bobine per pallet 800×1200 con tappetino in gomma (scheda)
- IPPC/FAO, ISPM 15 Regulation of wood packaging material in international trade (rev. 2018)
- Commissione europea, requisiti per imballaggi in legno e pagliolo (Reg. UE 2016/2031)
- ROLL, collezione Pallet a culla per rotoli
