Pallet in plastica e fissaggio del carico: attrito, antiscivolo, calcolo
In breveSì, un pallet in plastica scivola più del legno: su un pianale in compensato ha un coefficiente d'attrito di 0,2 contro 0,45, quindi richiede più fissaggio. Un tappetino antiscivolo in gomma porta l'attrito a 0,6 e da solo trattiene il carico di lato, ma in avanti servono comunque la sponda anteriore o una legatura.
Quanto scivola: attrito 0,2 per la plastica, 0,45 per il legno

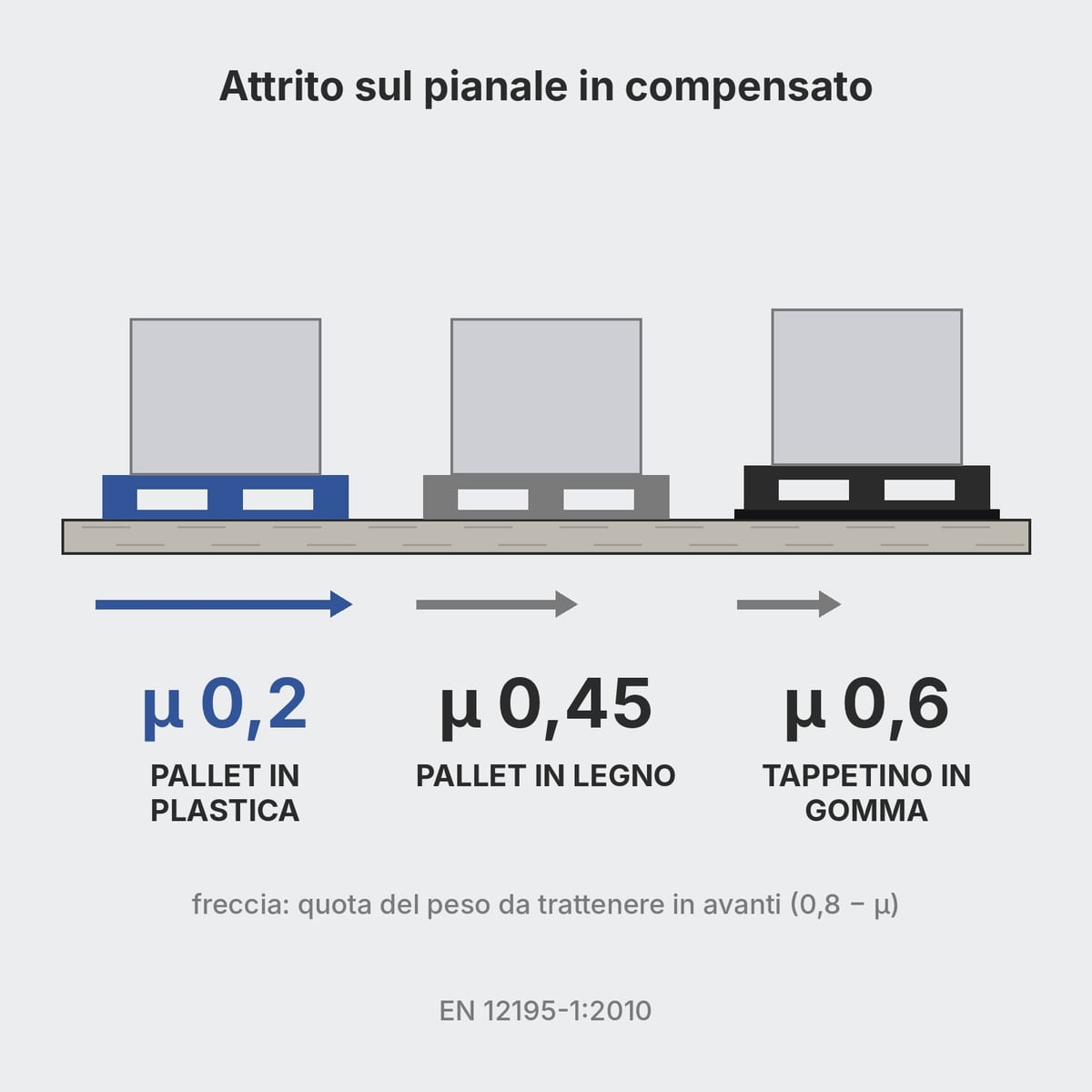

Per il fissaggio del carico conta il coefficiente d'attrito μ. Un pallet in plastica su un pianale in compensato ha μ 0,2, un pallet in legno segato sullo stesso pianale arriva a 0,45 [3]. In pratica la plastica trattiene per attrito meno della metà della forza che trattiene il legno.
| Coppia di materiali | μ |
|---|---|
| Pallet in plastica su compensato | 0,2 |
| Plastica su alluminio scanalato | 0,15 |
| Legno segato su compensato | 0,45 |
| Legno segato su alluminio scanalato | 0,4 |
| Legno segato su lamiera d'acciaio | 0,3 |
| Acciaio su compensato | 0,45 |
| Tappetino in gomma | 0,6 |
Valori estratti dalla EN 12195-1:2010 [3]. Valgono per superfici pulite: con brina, ghiaccio, neve o olio l'attrito cala molto [1].
Altre pagine di questo sito riportano per la plastica circa 0,30. Quel dato viene dalla norma americana ANSI MH1 e riguarda il pallet su forche e rulliere, come spiegato nella guida al magazzino automatico. Sono coppie di materiali diverse: per il camion vale la tabella qui sopra.
Le forze in viaggio: 0,8 avanti, 0,5 di lato e indietro

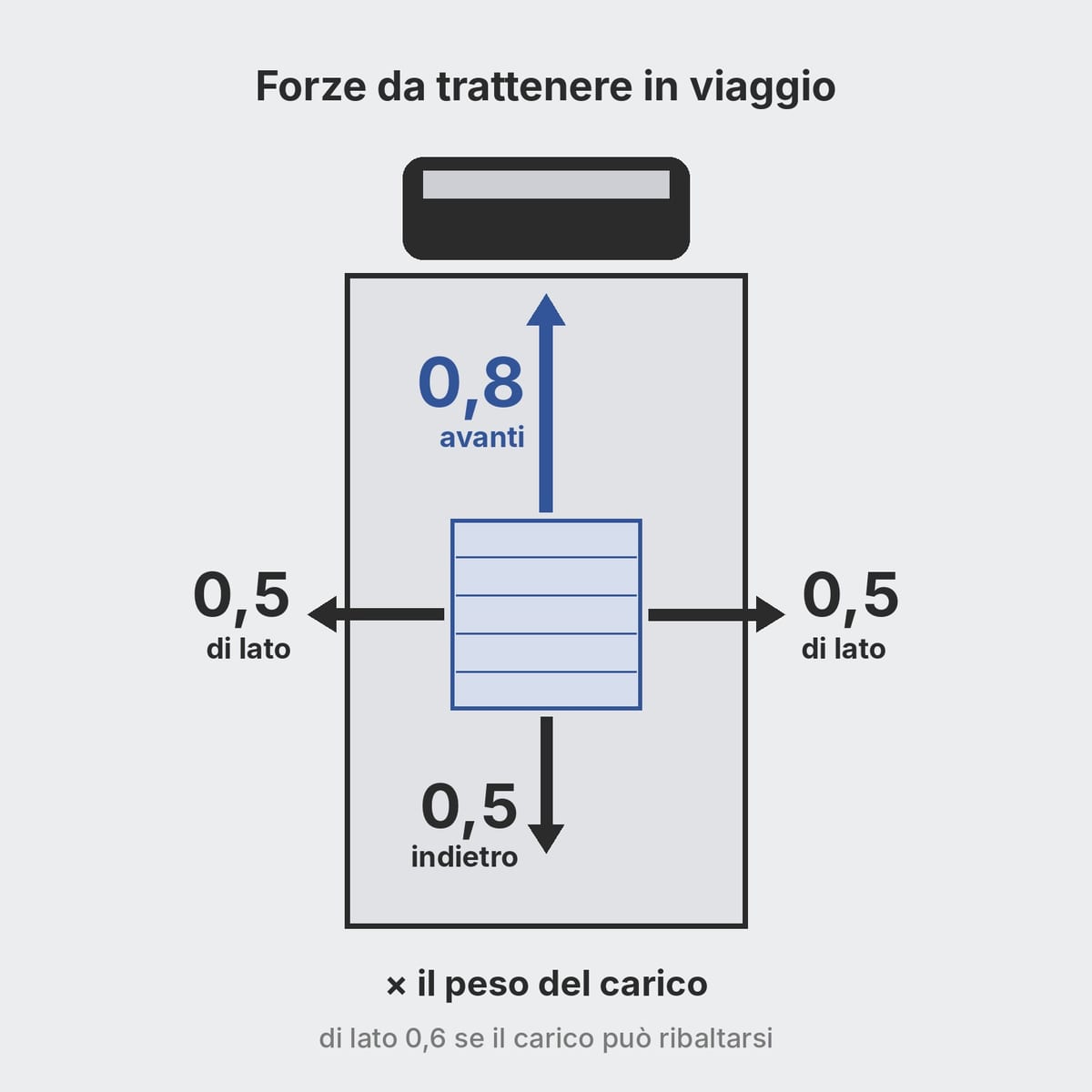

Le linee guida europee 2014 chiedono che il fissaggio regga 0,8 volte il peso del carico in avanti, 0,5 volte di lato e indietro, 0,6 volte di lato se il carico rischia di ribaltarsi [1].
L'attrito aiuta sempre: la forza da trattenere con legature o blocchi è la differenza tra accelerazione e attrito. Con μ 0,2 restano 0,6 in avanti e 0,3 di lato. Con μ 0,6 non resta niente di lato e restano 0,2 in avanti.
Le stesse linee guida mostrano quanto conta l'attrito con una sponda anteriore da 5000 daN: il carico che puoi bloccare solo contro la sponda è di 8,4 t con μ 0,20, 14,5 t con μ 0,45 e 25,4 t con μ 0,6 [2].
Esempio di calcolo

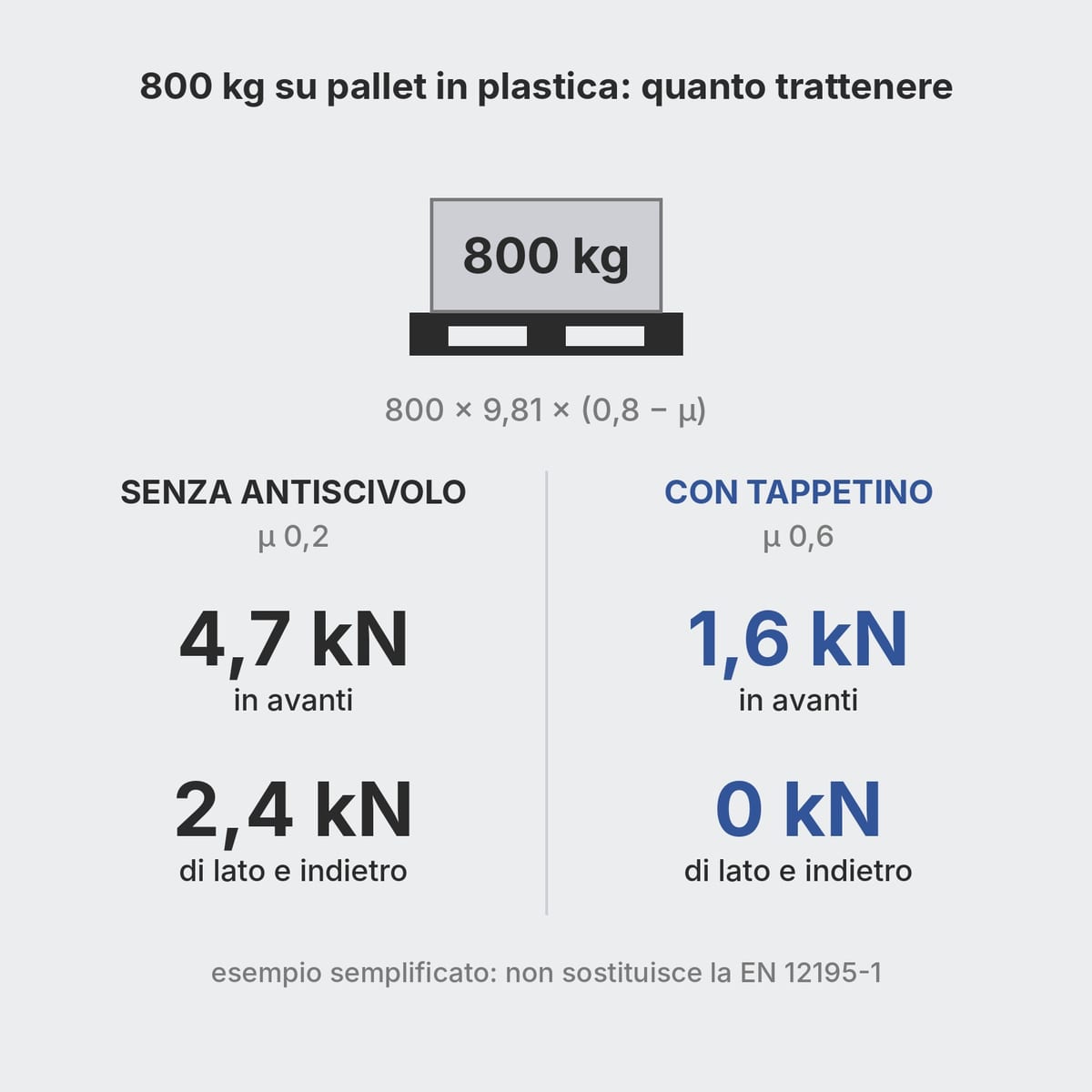

Prendi un pallet in plastica con 800 kg di merce, sul pianale in compensato. La forza da trattenere è massa × 9,81 × (accelerazione − μ), lo stesso bilancio delle forze usato dalle linee guida [2].
| Direzione | Senza antiscivolo (μ 0,2) | Pallet in legno (μ 0,45) | Con tappetino in gomma (μ 0,6) |
|---|---|---|---|
| Avanti (0,8) | 800 × 9,81 × 0,6 = 4,7 kN | 800 × 9,81 × 0,35 = 2,7 kN | 800 × 9,81 × 0,2 = 1,6 kN |
| Di lato e indietro (0,5) | 800 × 9,81 × 0,3 = 2,4 kN | 800 × 9,81 × 0,05 = 0,4 kN | nessuna forza residua |
Coefficienti da [3], accelerazioni da [1].
Il tappetino riduce di due terzi la forza in avanti e annulla quella laterale. L'esempio è semplificato: non verifica il ribaltamento e non sostituisce un piano di fissaggio calcolato con la EN 12195-1 completa.

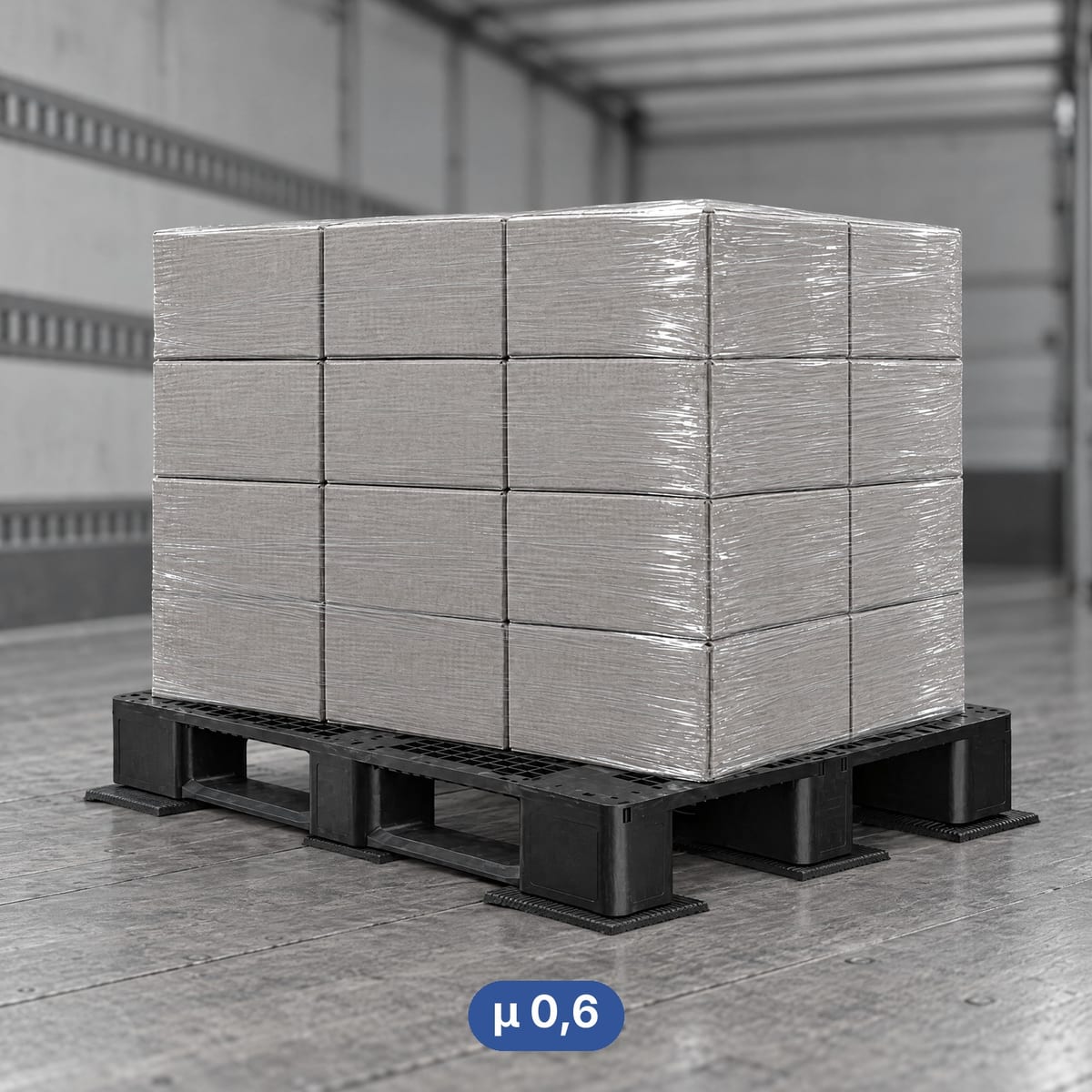

Pallet sul pianale: tappetini e strisce antiscivolo
Le linee guida europee descrivono i tappetini in gomma così [1]:
- spessore da 2 a 30 mm;
- attrito 0,6 su superficie pulita, asciutta o bagnata;
- valori più alti solo con certificato di prova secondo EN 12195-1;
- niente tappetini sotto i 10×10 cm, perché si arrotolano.
Il tappetino lavora su due superfici: tra pianale e tappetino, e tra tappetino e pallet. Entrambe devono essere pulite. Su un pianale bagnato che gela, il dato di 0,6 non vale più [1].
Carico sul pallet: film, reggia e piano
Lo stesso problema c'è tra la merce e il pallet. Una scatola o una bobina sul piano liscio di un pallet in plastica scivola più che sul legno. Per tenerla ferma si usano film estensibile e reggia, che legano carico e pallet in un'unità, oppure piani con inserti in gomma e fogli antiscivolo tra gli strati. Il bordo rialzato e le strisce in gomma sono descritti nella guida ai tipi di pallet in plastica.
Bobine e rotoli: cunei, selle, gomma
Una bobina ad asse orizzontale può anche rotolare. Per fermarla hai due strade.
La prima è il pallet portabobine, con una sella o una culla che tiene la bobina nella sagoma. Il confronto tra profili è nella guida ai pallet portabobine.
La seconda è il pallet piano con due cunei per bobina, uno per lato. Su un pallet in plastica i cunei a denti, che sul legno fanno presa, tendono a scivolare. Servono cunei con pattini in gomma, come il ROLL KU10-2S, o un tappetino sotto la bobina, come nel kit SB01 con gomma da 8 mm [6][7]. La gamma è nella collezione cunei ferma bobine di ROLL [5]; misure e posizionamento nella guida ai cunei ferma bobine.
Il pallet con la bobina va poi fissato al pianale come ogni altro carico, con la tabella e il calcolo sopra.
Controlli su strada e responsabilità
La direttiva 2014/47/UE, all'articolo 13, prevede che durante un controllo su strada si possa ispezionare il fissaggio del carico [4]. Il considerando 17 indica che imballatori, caricatori, imprese di trasporto, operatori e conducenti contribuiscono tutti a un carico ben fissato [4]. Anche chi prepara il pallet, quindi, ha la sua parte di responsabilità.
Checklist prima della partenza
- Pianale e piano del pallet puliti, senza brina, olio o film sporco [1].
- Tappetini in gomma sotto ogni pallet in plastica, pezzi di almeno 10×10 cm [1].
- Carico legato al pallet con film o reggia, antiscivolo tra gli strati.
- Bobine in sella o con due cunei gommati per bobina.
- Pallet a contatto con la sponda anteriore o legati: in avanti, con i valori delle tabelle, l'attrito da solo non basta [1][3].
- Piano di fissaggio calcolato con il μ della tua coppia di materiali.
Se compri pallet nuovi e vuoi il piano antiscivolo, scrivilo nel capitolato d'acquisto con il valore di attrito richiesto.
Se stai scegliendo il pallet da zero, parti dalla guida come scegliere un pallet in plastica.
Domande frequenti
Perché il carico scivola di più su un pallet in plastica?
Perché la plastica ha meno attrito del legno. Le tabelle della EN 12195-1:2010 danno 0,2 per un pallet in plastica su compensato e 0,15 su alluminio scanalato, contro 0,45 e 0,4 del legno segato. Con meno attrito resta più forza da trattenere con legature, sponde o antiscivolo.
Quanto attrito serve per non dover legare il carico?
Le linee guida europee chiedono di trattenere 0,8 volte il peso in avanti e 0,5 volte di lato e indietro. Un attrito di 0,6, quello di un tappetino in gomma pulito, basta di lato e indietro se il carico non rischia di ribaltarsi. In avanti nessun valore delle tabelle arriva a 0,8: serve la sponda anteriore o una legatura.
Bastano i tappetini antiscivolo?
Riducono molto la forza da trattenere, ma da soli non bastano in avanti. Le linee guida europee 2014 considerano 0,6 per un tappetino in gomma su superficie pulita, asciutta o bagnata, molto meno con ghiaccio, olio o grasso. I tappetini devono misurare almeno 10×10 cm e valori sopra 0,6 richiedono un certificato di prova.
Come si fermano le bobine su un pallet in plastica durante il trasporto?
Con un pallet portabobine a sella o culla, che tiene la bobina nella sagoma, oppure con due cunei per bobina su un pallet piano. Su plastica servono cunei con pattini in gomma o un tappetino sotto la bobina, perché i cunei a denti fanno presa sul legno ma scivolano sulle superfici lisce. Il pallet va poi bloccato sul pianale come ogni altro carico.
Perché altre fonti danno per la plastica un attrito di 0,30?
Perché misurano un'altra coppia di materiali. Il valore di circa 0,30 viene da materiale di presentazione della norma americana ANSI MH1 e riguarda il pallet su forche e rulliere. Lo 0,2 della EN 12195-1 riguarda il pallet su un pianale in compensato. Usa sempre il coefficiente della coppia che hai davvero.
Fonti
- Commissione europea, Fissazione del carico per il trasporto su strada. Linee guida europee 2014 sulle migliori pratiche (versione italiana)
- European Commission, Cargo securing for road transport. 2014 European best practice guidelines (versione inglese, tabelle e formule)
- BG BAU, Baustein A 070 Ladungssicherung (07/2021): coefficienti d'attrito secondo DIN EN 12195-1:2010
- Direttiva 2014/47/UE sui controlli tecnici su strada dei veicoli commerciali
- ROLL, collezione Cunei e zeppe ferma bobine
- ROLL KU10-2S, cuneo con pattini in gomma per pallet in plastica (scheda)
- ROLL SB01, kit cunei ferma bobine per pallet 800×1200 con tappetino in gomma (scheda)
