Pallet ESD antistatici e conduttivi: classi in ohm, norme e misure
In breveUn pallet ESD (antistatico) è in plastica resa conduttiva o dissipativa: secondo la IEC 61340-5-3 è conduttivo sotto 10⁴ Ω e dissipativo da 10⁴ a meno di 10¹¹ Ω. Serve dove si muovono componenti elettronici sensibili e funziona solo se l'area di lavoro è collegata a terra.
Un pallet in plastica normale è un isolante: si carica per strofinio e trattiene la carica, che può danneggiare un componente elettronico sensibile. Il pallet ESD, detto spesso antistatico, è fatto con una plastica resa conduttiva che lascia scaricare la carica a terra in modo controllato.
Le classi di resistenza in ohm

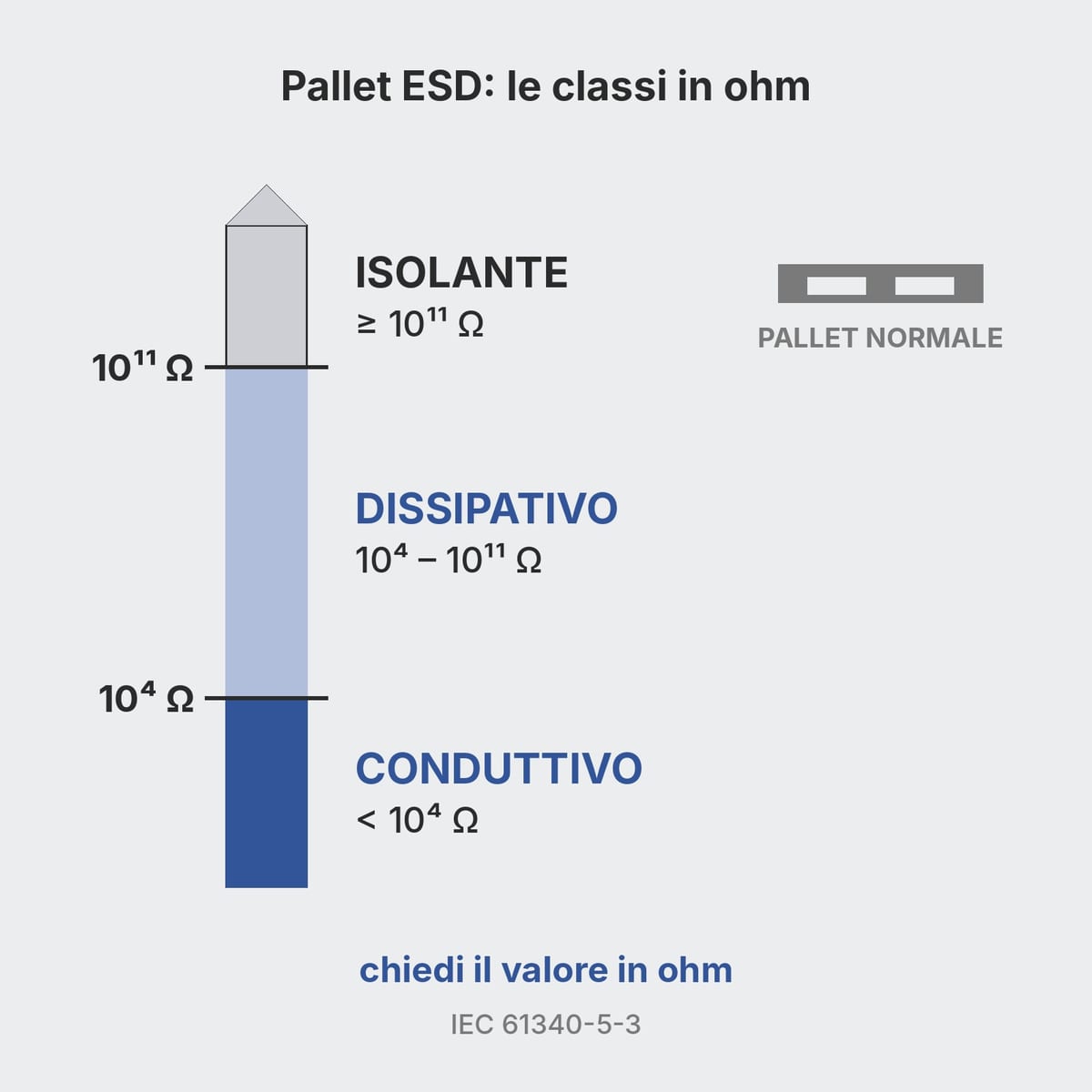

Il valore che conta è la resistenza, misurata in ohm (Ω). Per gli imballaggi ESD la IEC 61340-5-3 usa tre classi [1]:
| Classe | Resistenza superficiale o di volume | In pratica |
|---|---|---|
| Conduttivo | sotto 10⁴ Ω (10 kΩ) | la carica scarica in fretta |
| Dissipativo | da 10⁴ a meno di 10¹¹ Ω (100 GΩ) | la carica scarica in modo graduale |
| Isolante | da 10¹¹ Ω in su | la carica resta: fuori dall'area protetta |
La parola "antistatico" non compare tra queste classi. È molto usata ma non ha un significato preciso, e chi ha scritto la IEC 61340-5-1 sconsiglia di usarla [1]. Davanti a un "pallet antistatico" chiedi il numero in ohm.
Due esempi dai cataloghi:
| Modello (produttore) | Resistenza dichiarata | Norma di prova indicata | Statica | Dinamica |
|---|---|---|---|---|
| Euro pallet 1200×800 ESD, PP con compound ESD (Transoplast) [7] | da 10³ a 10⁵ Ω | IEC 61340-2-3 | 3000 kg | 1000 kg |
| H1 ESD (WERIT) [8] | meno di 10⁶ Ω | DIN IEC 61340-5-1 | 5000 kg | 1000 kg |
Tutti e due stanno tra conduttivo e dissipativo.
Le norme ESD: IEC 61340-5-1 e 61340-5-3
La IEC 61340-5-1 stabilisce i requisiti del programma di protezione ESD. L'edizione in vigore è la 3.0 del 2024 [2]. Vale per chi produce, assembla, imballa, trasporta o maneggia componenti con una tenuta di 100 V nel modello a corpo umano (HBM) e di 200 V nel modello a dispositivo carico (CDM) [2]. La IEC 61340-5-2 è la guida all'applicazione e ha solo valore di raccomandazione [3]. La IEC 61340-5-3 classifica gli imballaggi [1].
Un pallet ESD da solo non fa un'area protetta. Dentro l'area protetta (EPA, ESD Protected Area) piani di lavoro, scaffali a ripiani e carrelli devono avere una resistenza verso terra fino a 1 GΩ [4]. Gli imballaggi che entrano non possono avere una superficie esterna isolante e devono lasciar scaricare la carica verso la terra dell'area [5].
Fuori dall'area protetta la regola cambia. Il componente deve stare in un imballo dissipativo, a sua volta chiuso in un imballo schermante [5]. Il pallet aperto non scherma: porta contenitori e buste ESD, non li sostituisce.
Come diventa conduttivo un pallet

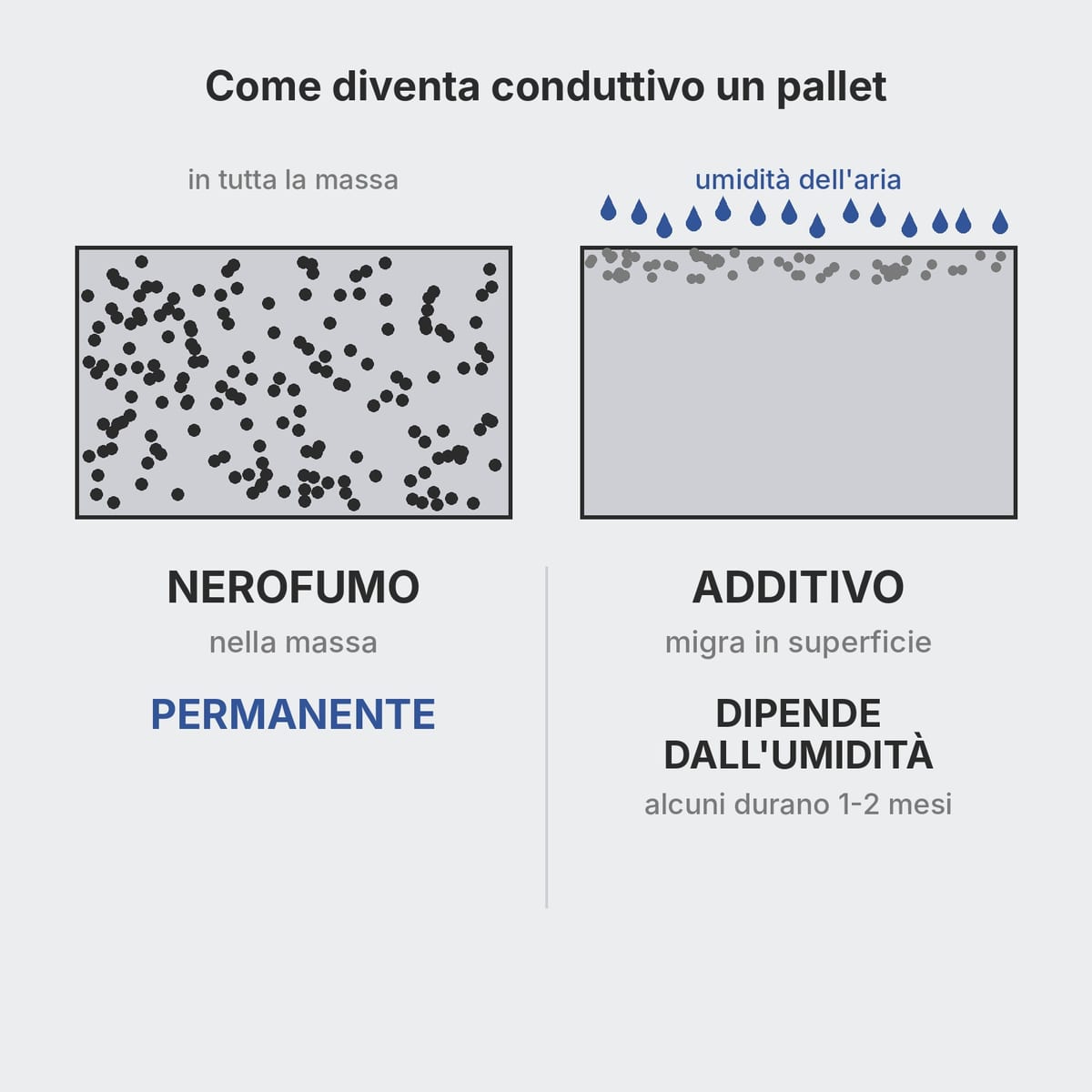

La plastica di base, PP o PE, è isolante. Per renderla conduttiva si usano due strade, con risultati diversi nel tempo [6].
- Cariche conduttive nella massa, come il nerofumo. Servono quantità elevate, e l'effetto è permanente, indipendente da tempo e ambiente [6]. Per questo molti pallet ESD sono neri, come il primo modello della tabella sopra [7].
- Additivi antistatici che migrano in superficie. Attirano l'umidità dell'aria e formano un velo d'acqua che conduce. Funzionano finché l'aria è umida, e alcuni, come gli esteri del glicerolo, durano solo uno o due mesi [6].
L'umidità conta anche nella misura. I materiali per imballaggio ESD si qualificano di norma al 12% di umidità relativa, e alcuni materiali a bassa carica perdono le loro proprietà sotto il 30% circa [5]. Un pallet con additivo antistatico che passa la prova d'estate può non passarla d'inverno in un magazzino riscaldato, dove l'aria è secca. Chiedi a che umidità è stato misurato il valore in scheda.
Come si misura la resistenza di un pallet ESD
La resistenza superficiale si misura con un elettrodo ad anelli concentrici secondo la IEC 61340-2-3. Non è la stessa cosa della resistività superficiale, che di solito risulta circa 10 volte più alta [1]. Quando confronti due schede, controlla che usino la stessa grandezza.
Ci sono altre due misure utili: la resistenza tra due punti del piano e la resistenza dal pallet alla terra dell'area [1]. I metodi per le verifiche periodiche di conformità sono nella IEC 61340-5-4 [1].
ATEX, alimenti, riciclato
ATEX
La IEC 61340-5-1 dichiara di non applicarsi a dispositivi esplosivi a innesco elettrico, liquidi, gas e polveri infiammabili [2]. Un pallet ESD protegge i componenti elettronici. Se lavori in zona ATEX, la scelta del pallet spetta a chi ha fatto la valutazione del rischio di esplosione.
Alimenti e riciclato
La conformità ESD non dice nulla sul contatto con alimenti né sulla quota di riciclato. Se ti servono, chiedi dichiarazioni separate. Cosa chiedere per gli alimenti è nella guida ai pallet igienici e alimentari; per i polimeri, nella guida ai materiali dei pallet in plastica.
Cosa chiedere in scheda tecnica
- Valore di resistenza in ohm, con il campo minimo e massimo.
- Grandezza misurata (resistenza superficiale, di volume o verso terra) e norma di prova.
- Umidità relativa a cui è stata fatta la prova.
- Tecnologia: carica conduttiva nella massa o additivo antistatico.
- Portate statica, dinamica e su rack, come per qualsiasi pallet: i due modelli della tabella dichiarano 3000 e 5000 kg statici e 1000 kg dinamici [7][8]. Se il pallet va su una scaffalatura portapallet (rack), dove resta sospeso tra due correnti, chiedi anche la portata su rack.
- Personalizzazioni: alcuni produttori offrono marcatura a caldo e, su alcune versioni, RFID [8]. Cosa si può aggiungere senza stampo nuovo è nella guida ai pallet in plastica personalizzati; per i codici da scrivere nel tag vedi pallet RFID e tracciabilità.
Le portate si leggono con le regole della guida alla portata dei pallet in plastica. Se il pallet entra in un impianto automatico, valgono anche le richieste della guida ai pallet per magazzino automatico.
Domande frequenti
Che differenza c'è tra pallet antistatico e conduttivo?
Conduttivo ha una definizione precisa: per gli imballaggi ESD la IEC 61340-5-3 lo usa per materiali con resistenza sotto 10⁴ ohm. Antistatico invece non ha una soglia, e chi ha scritto la IEC 61340-5-1 sconsiglia di usarlo. Davanti a un pallet venduto come antistatico, chiedi il valore di resistenza in ohm e il metodo di misura.
Quale resistenza deve avere un pallet ESD?
Per gli imballaggi la IEC 61340-5-3 distingue tre classi: conduttivo sotto 10⁴ Ω, dissipativo da 10⁴ a meno di 10¹¹ Ω, isolante da 10¹¹ Ω in su. Nell'area protetta servono materiali conduttivi o dissipativi, mai isolanti. Nelle schede dei produttori i pallet ESD dichiarano per esempio da 10³ a 10⁵ Ω o meno di 10⁶ Ω.
Un pallet ESD resta conduttivo dopo anni e lavaggi?
Dipende da come è reso conduttivo. Il nerofumo caricato nella massa ha un effetto permanente, indipendente da tempo e ambiente. Gli additivi antistatici che migrano in superficie dipendono dall'umidità dell'aria, e alcuni durano solo uno o due mesi. Chiedi al produttore quale tecnologia usa e misura la resistenza a intervalli regolari.
Serve un pallet ESD in zona ATEX?
La IEC 61340-5-1 non risponde a questa domanda: dichiara di non applicarsi a dispositivi esplosivi a innesco elettrico, liquidi, gas e polveri infiammabili. Un pallet ESD nasce per proteggere i componenti elettronici. In zona ATEX la scelta spetta a chi ha fatto la valutazione del rischio di esplosione.
Basta un pallet ESD per proteggere i componenti?
No. Il pallet fa parte di un sistema: nell'area protetta tutto deve scaricare verso terra, e carrelli e scaffali a ripiani devono avere una resistenza verso terra fino a 1 GΩ. Fuori dall'area protetta i componenti devono viaggiare in un imballo dissipativo e schermante, che un pallet aperto non sostituisce.
Fonti
- Electrostatic Solutions, ESD Guide: Definitions (IEC 61340-5-1 e 61340-5-3), aggiornato dicembre 2023
- IEC 61340-5-1:2024 Ed. 3.0, abstract e campo di applicazione (ANSI Webstore)
- Electrostatic Solutions, ESD Guide: Overview of 61340-5-1 & 2
- Electrostatic Solutions, ESD Guide: EPA equipment
- Electrostatic Solutions, ESD Guide: ESD packaging
- Plastics Engineering, A. Mazo: From Insulator to Conductor, Modifying Electrical Properties in Plastics (24/07/2025)
- Transoplast: Euro pallet 1200×800 a piano chiuso ESD con bordo (scheda)
- WERIT: ESD pallets (scheda H1-L ESD)
