ESD-Kunststoffpalette: Widerstandsklassen in Ohm, Normen und Messung
Kurz gesagtEine ESD-Palette (antistatische Palette) besteht aus Kunststoff, der leitfähig oder ableitend gemacht wurde. Nach IEC 61340-5-3 ist sie unter 10⁴ Ω leitfähig und von 10⁴ bis unter 10¹¹ Ω ableitend. Sie wird dort gebraucht, wo empfindliche elektronische Bauteile bewegt werden, und wirkt nur, wenn der Arbeitsbereich geerdet ist.
Eine normale Kunststoffpalette ist ein Isolator: Sie lädt sich durch Reibung auf und hält die Ladung fest, und die kann ein empfindliches elektronisches Bauteil beschädigen. Die ESD-Kunststoffpalette, oft antistatische Palette genannt, besteht aus leitfähig gemachtem Kunststoff, der die Ladung kontrolliert zur Erde abfließen lässt.

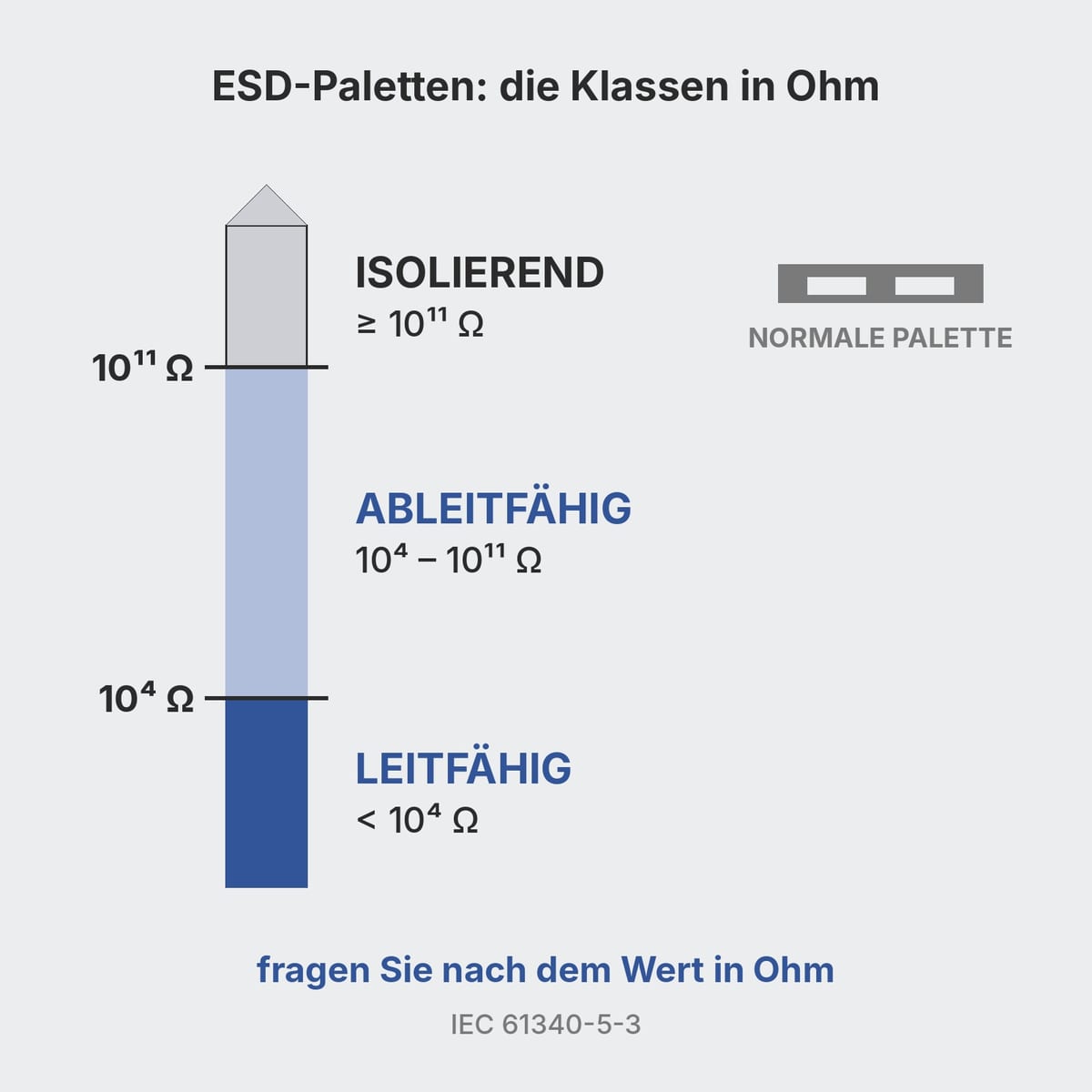

Die Widerstandsklassen in Ohm
Entscheidend ist der Widerstand, gemessen in Ohm (Ω). Für ESD-Verpackungen arbeitet die IEC 61340-5-3 mit drei Klassen [1]:
| Klasse | Oberflächen- oder Durchgangswiderstand | In der Praxis |
|---|---|---|
| Leitfähig | unter 10⁴ Ω (10 kΩ) | die Ladung fließt schnell ab |
| Ableitend | von 10⁴ bis unter 10¹¹ Ω (100 GΩ) | die Ladung fließt allmählich ab |
| Isolierend | ab 10¹¹ Ω | die Ladung bleibt: nicht in die Schutzzone |
Das Wort „antistatisch“ kommt in diesen Klassen nicht vor. Es ist weit verbreitet, hat aber keine genaue Bedeutung, und die Autoren der IEC 61340-5-1 raten davon ab [1]. Wird Ihnen eine „antistatische Palette“ angeboten, fragen Sie nach dem Wert in Ohm.
Zwei Beispiele aus Katalogen:
| Modell (Hersteller) | Angegebener Widerstand | Genannte Prüfnorm | Statisch | Dynamisch |
|---|---|---|---|---|
| Europalette 1200×800 ESD, PP mit ESD-Compound (Transoplast) [7] | 10³ bis 10⁵ Ω | IEC 61340-2-3 | 3.000 kg | 1.000 kg |
| H1 ESD (WERIT) [8] | unter 10⁶ Ω | DIN IEC 61340-5-1 | 5.000 kg | 1.000 kg |
Beide liegen zwischen leitfähig und ableitend.
Die ESD-Normen: IEC 61340-5-1 und 61340-5-3
Die IEC 61340-5-1 legt die Anforderungen an ein ESD-Schutzprogramm fest. Gültig ist die Ausgabe 3.0 von 2024 [2]. Sie gilt für alle, die Bauteile mit einer Spannungsfestigkeit von 100 V im Human Body Model (HBM) und 200 V im Charged Device Model (CDM) herstellen, montieren, verpacken, transportieren oder handhaben [2]. Die IEC 61340-5-2 ist der Anwendungsleitfaden und hat nur empfehlenden Charakter [3]. Die IEC 61340-5-3 klassifiziert die Verpackungen [1].
Eine ESD-Palette allein macht noch keine Schutzzone. In der ESD-Schutzzone (EPA, ESD Protected Area) müssen Arbeitsflächen, Fachbodenregale und Transportwagen einen Widerstand zur Erde von höchstens 1 GΩ haben [4]. Verpackungen, die hineinkommen, dürfen keine isolierende Außenfläche haben und müssen die Ladung zur Erde der Zone ableiten [5].
Außerhalb der Schutzzone gilt eine andere Regel. Das Bauteil muss in einer ableitenden Verpackung liegen, die wiederum in einer schirmenden Verpackung steckt [5]. Die offene Palette schirmt nicht ab: Sie trägt ESD-Behälter und ESD-Beutel, ersetzt sie aber nicht.

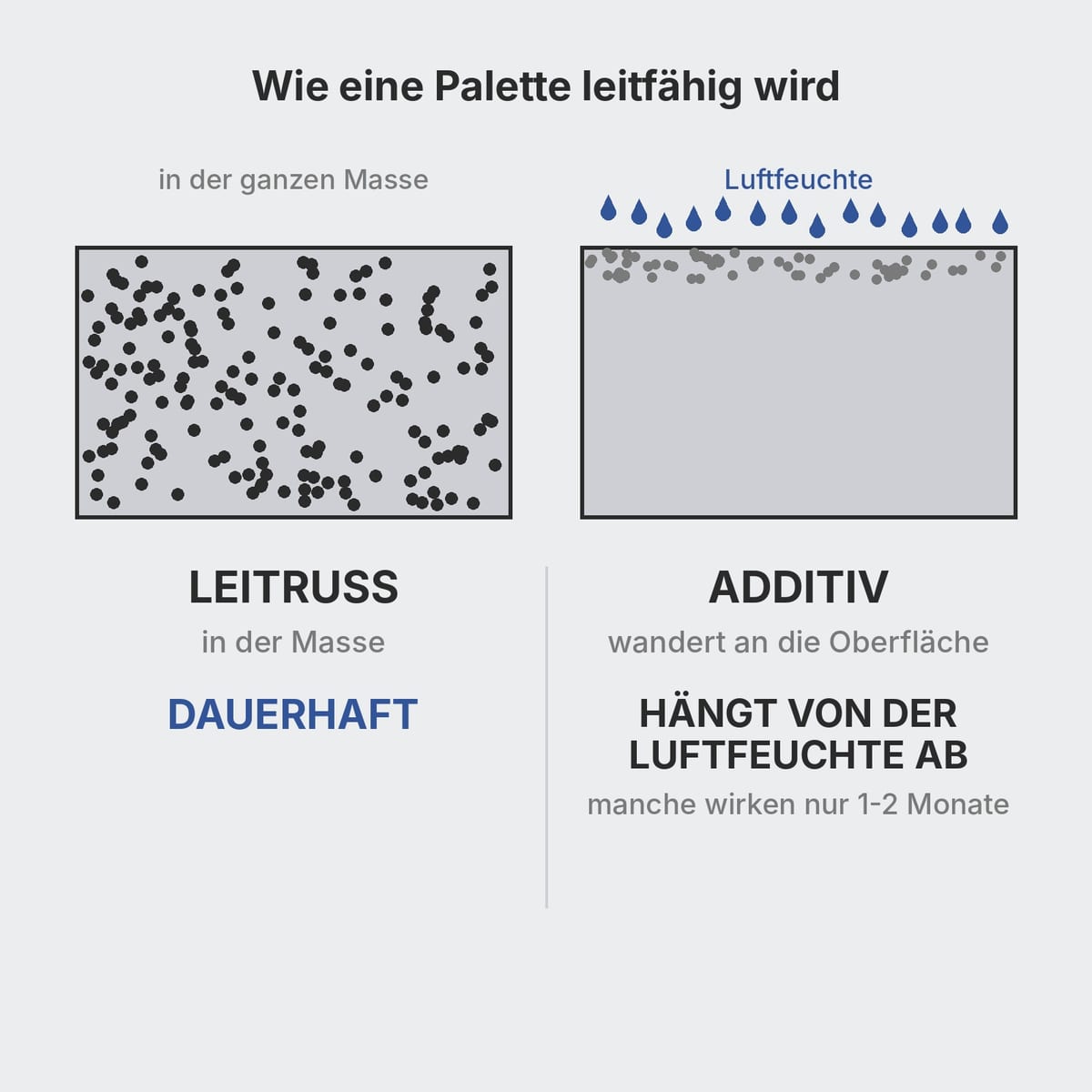

Wie eine Palette leitfähig wird
Der Grundkunststoff, PP oder PE, ist ein Isolator. Um ihn leitfähig zu machen, gibt es zwei Wege, die sich mit der Zeit unterschiedlich verhalten [6].
- Leitfähige Füllstoffe in der Masse, etwa Leitruß. Sie sind in hohen Anteilen nötig, und die Wirkung ist dauerhaft, unabhängig von Zeit und Umgebung [6]. Deshalb sind viele ESD-Paletten schwarz, wie das erste Modell in der Tabelle oben [7].
- Antistatische Additive, die an die Oberfläche wandern. Sie ziehen Feuchtigkeit aus der Luft an und bilden einen leitenden Wasserfilm. Sie wirken, solange die Luft feucht ist, und manche, etwa Glycerinester, halten nur ein bis zwei Monate [6].
Die Luftfeuchte zählt auch bei der Messung. ESD-Verpackungsmaterialien werden in der Regel bei 12 % relativer Luftfeuchte qualifiziert, und einige gering aufladbare Materialien verlieren ihre Eigenschaften unterhalb von etwa 30 % [5]. Eine Palette mit Antistatik-Additiv, die im Sommer die Prüfung besteht, kann im Winter in einem beheizten Lager mit trockener Luft durchfallen. Fragen Sie, bei welcher Luftfeuchte der Wert im Datenblatt gemessen wurde.
So wird der Widerstand einer ESD-Palette gemessen
Der Oberflächenwiderstand wird mit einer konzentrischen Ringelektrode nach IEC 61340-2-3 gemessen. Er ist nicht dasselbe wie der spezifische Oberflächenwiderstand, der meist etwa zehnmal höher liegt [1]. Wenn Sie zwei Datenblätter vergleichen, prüfen Sie, ob beide dieselbe Größe angeben.
Zwei weitere Messungen sind nützlich: der Widerstand zwischen zwei Punkten des Decks und der Widerstand von der Palette zur Erde der Schutzzone [1]. Die Verfahren für die regelmäßige Konformitätsprüfung stehen in der IEC 61340-5-4 [1].
ATEX, Lebensmittel, Rezyklat
ATEX
Die IEC 61340-5-1 gilt nach eigener Aussage nicht für elektrisch gezündete Sprengvorrichtungen, brennbare Flüssigkeiten, Gase und Stäube [2]. Eine ESD-Palette schützt elektronische Bauteile. Arbeiten Sie in einer ATEX-Zone, entscheidet über die Palette, wer die Explosionsschutz-Gefährdungsbeurteilung erstellt hat.
Lebensmittel und Rezyklat
Die ESD-Konformität sagt nichts über Lebensmittelkontakt oder den Rezyklatanteil aus. Brauchen Sie diese Angaben, verlangen Sie gesonderte Erklärungen. Was Sie für Lebensmittel anfragen sollten, steht im Ratgeber Hygienepaletten für Lebensmittel, zu den Polymeren im Ratgeber Werkstoffe für Kunststoffpaletten.
Was im Datenblatt stehen sollte
- Widerstandswert in Ohm, mit Mindest- und Höchstwert.
- Gemessene Größe (Oberflächen-, Durchgangs- oder Erdableitwiderstand) und Prüfnorm.
- Relative Luftfeuchte bei der Prüfung.
- Technologie: leitfähiger Füllstoff in der Masse oder Antistatik-Additiv.
- Statische, dynamische und Regallast wie bei jeder Palette: Die beiden Modelle in der Tabelle geben 3.000 und 5.000 kg statisch und 1.000 kg dynamisch an [7][8]. Kommt die Palette in ein Palettenregal, wo sie frei zwischen zwei Traversen liegt, fragen Sie auch nach der Regallast.
- Individualisierung: Einige Hersteller bieten Heißprägung und, bei manchen Ausführungen, RFID an [8]. Was sich ohne neues Werkzeug ergänzen lässt, steht im Ratgeber individuelle Kunststoffpaletten. Zu den Codes für den Tag siehe RFID-Paletten und Rückverfolgung.
Wie Sie die Traglasten lesen, erklärt der Ratgeber Traglast von Kunststoffpaletten. Kommt die Palette in eine automatische Anlage, gelten zusätzlich die Anforderungen aus dem Ratgeber Paletten für automatische Lager.
Häufige Fragen
Was ist der Unterschied zwischen antistatischer und leitfähiger Palette?
Leitfähig ist klar definiert: Für ESD-Verpackungen verwendet die IEC 61340-5-3 den Begriff für Materialien mit einem Widerstand unter 10⁴ Ohm. Antistatisch hat dagegen keinen Grenzwert, und die Autoren der IEC 61340-5-1 raten von dem Begriff ab. Wird Ihnen eine Palette als antistatisch angeboten, fragen Sie nach dem Widerstandswert in Ohm und dem Messverfahren.
Welchen Widerstand muss eine ESD-Palette haben?
Für Verpackungen unterscheidet die IEC 61340-5-3 drei Klassen: leitfähig unter 10⁴ Ω, ableitend von 10⁴ bis unter 10¹¹ Ω, isolierend ab 10¹¹ Ω. In der ESD-Schutzzone brauchen Sie leitfähige oder ableitende Materialien, nie isolierende. In den Datenblättern der Hersteller geben ESD-Paletten zum Beispiel 10³ bis 10⁵ Ω oder weniger als 10⁶ Ω an.
Bleibt eine ESD-Palette nach Jahren und vielen Wäschen leitfähig?
Das hängt davon ab, wie sie leitfähig gemacht wurde. Leitruß in der Masse wirkt dauerhaft, unabhängig von Zeit und Umgebung. Antistatische Additive, die an die Oberfläche wandern, hängen von der Luftfeuchtigkeit ab, und manche wirken nur ein bis zwei Monate. Fragen Sie den Hersteller nach der Technologie und messen Sie den Widerstand in regelmäßigen Abständen.
Brauche ich in einer ATEX-Zone eine ESD-Palette?
Darauf gibt die IEC 61340-5-1 keine Antwort: Sie gilt nach eigener Aussage nicht für elektrisch gezündete Sprengvorrichtungen, brennbare Flüssigkeiten, Gase und Stäube. Eine ESD-Palette ist zum Schutz elektronischer Bauteile gedacht. In einer ATEX-Zone entscheidet über die Palette, wer die Explosionsschutz-Gefährdungsbeurteilung erstellt hat.
Reicht eine ESD-Palette, um die Bauteile zu schützen?
Nein. Die Palette ist Teil eines Systems: In der ESD-Schutzzone muss alles zur Erde ableiten, und Transportwagen und Fachbodenregale brauchen einen Widerstand zur Erde von höchstens 1 GΩ. Außerhalb der Schutzzone müssen die Bauteile in einer ableitenden und schirmenden Verpackung reisen, die eine offene Palette nicht ersetzt.
Quellen
- Electrostatic Solutions, ESD Guide: Definitions (IEC 61340-5-1 und 61340-5-3), Stand Dezember 2023
- IEC 61340-5-1:2024 Ed. 3.0, Kurzfassung und Anwendungsbereich (ANSI Webstore)
- Electrostatic Solutions, ESD Guide: Overview of 61340-5-1 & 2
- Electrostatic Solutions, ESD Guide: EPA equipment
- Electrostatic Solutions, ESD Guide: ESD packaging
- Plastics Engineering, A. Mazo: From Insulator to Conductor, Modifying Electrical Properties in Plastics (24.07.2025)
- Transoplast: Europalette 1200×800 mit geschlossenem Deck, ESD, mit Rand (Datenblatt)
- WERIT: ESD pallets (Datenblatt H1-L ESD)
