Kunststoffpalette im Regal: Palettenregal, Fachboden und richtige Traglast

Kurz gesagtIm Palettenregal liegt die Palette frei zwischen zwei Traversen. Dann zählt die Regallast, die niedrigste der drei Traglasten: bei Kufenpaletten in der Regel 800 bis 1.400 kg, mit Stahlprofilen bis etwa 1.750 kg. Auf einem geschlossenen Fachboden oder auf dem Boden liegt die Palette flächig auf, dann gelten die statische und die dynamische Traglast.

Im Lager kann eine Kunststoffpalette auf zwei sehr unterschiedliche Arten stehen. Auf den Traversen eines Palettenregals liegt sie frei zwischen zwei Auflagen, darunter ist nichts. Auf einem geschlossenen Fachboden oder auf dem Hallenboden liegt sie mit der ganzen Unterseite auf. Davon hängt ab, welche Traglast im Datenblatt für Sie gilt ^[1][3].

Palettenregal oder Fachboden: zwei verschiedene Auflagen

Im Palettenregal liegt die Palette frei

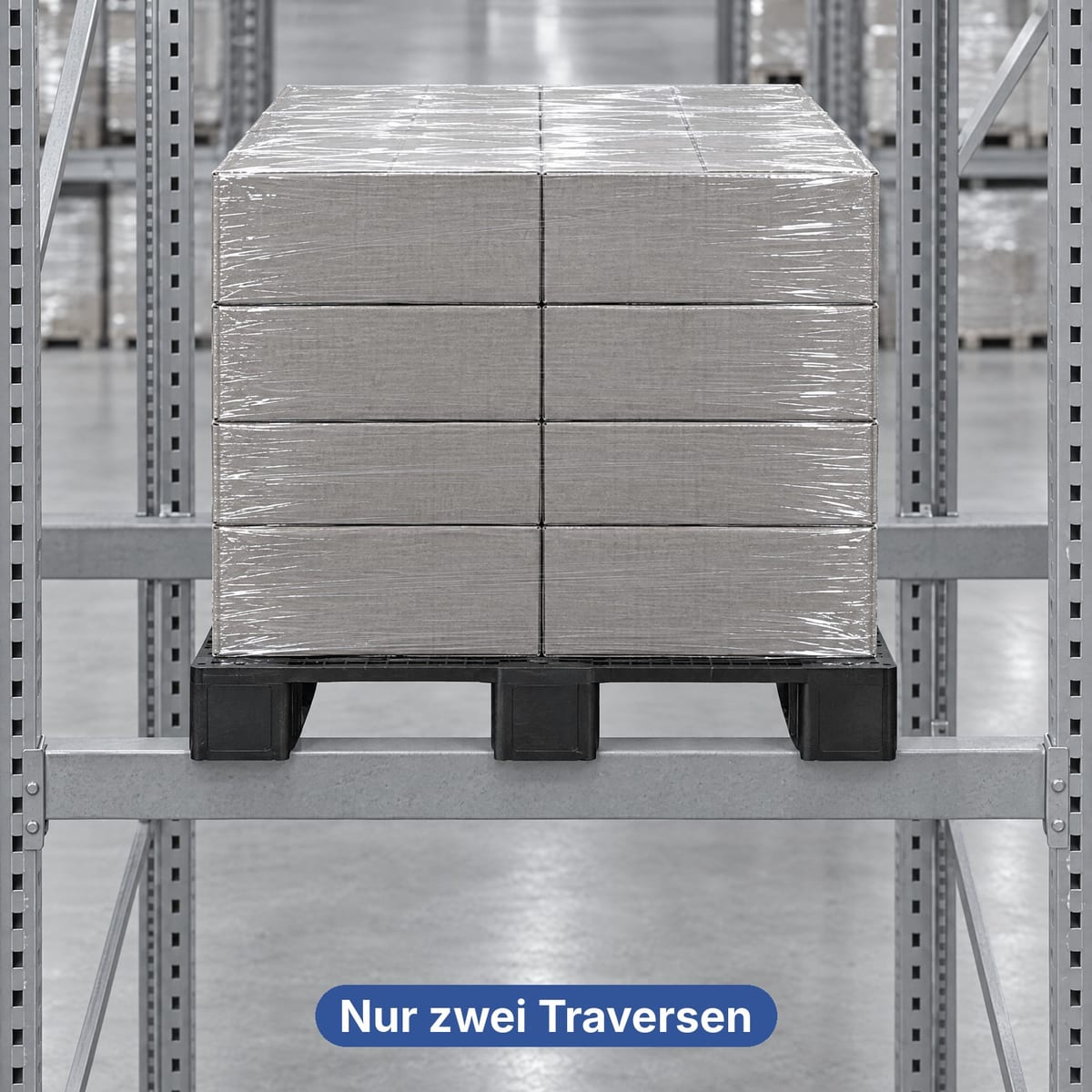

Im Palettenregal liegt die Palette nur auf zwei Traversen, der vorderen und der hinteren. Dazwischen ist nichts: Das Deck trägt wie eine Brücke und senkt sich in der Mitte ab. Die ISO 8611 nennt diesen Fall „racking“, also Lagerung auf Traversen oder im Einfahrregal mit einer freien, nicht gestützten Stützweite ^[13]. Maßgeblich ist hier die Regallast, in der Regel die niedrigste der drei Traglasten ^[2].

Auf Fachboden oder Hallenboden liegt die Palette flächig auf

Auf einem geschlossenen Fachboden aus Stahlblech oder Holz oder auf dem Hallenboden wird die Unterseite der Palette vollständig gestützt. Hier gelten die statische Traglast, wenn die Palette steht, und die dynamische Traglast, wenn Sie sie mit Stapler oder Hubwagen anheben und bewegen ^[1]. Der Gitterrost liegt dazwischen, Sie finden ihn in der Tabelle unten.

Wo die Palette aufliegt und welche Traglast gilt

Im Zweifel gilt die vorsichtige Regel: Wenn unter der Palette keine geschlossene Fläche liegt, rechnen Sie mit der Regallast. Die drei Traglasten und die Prüfungen dazu erklärt der Leitfaden zur Traglast von Kunststoffpaletten.

Was die Regallast bedeutet

Die Regallast ist die maximale Last, wenn die Palette nur auf den Traversen liegt, ohne Fachboden, und die Ladung gleichmäßig auf dem Deck verteilt ist ^[1]. Angegeben wird sie nur bei Paletten, die für Traversen ausgelegt sind ^[2]. Im Datenblatt steht sie als Regallast, racking, edge rack, charge en rack oder „Tragfähigkeit im Regal“. Nennt das Datenblatt statische und dynamische Traglast, aber keine Regallast, gehört die Palette nicht direkt auf die Traversen.

Durchbiegung und Kriechen: das Problem der Zeit

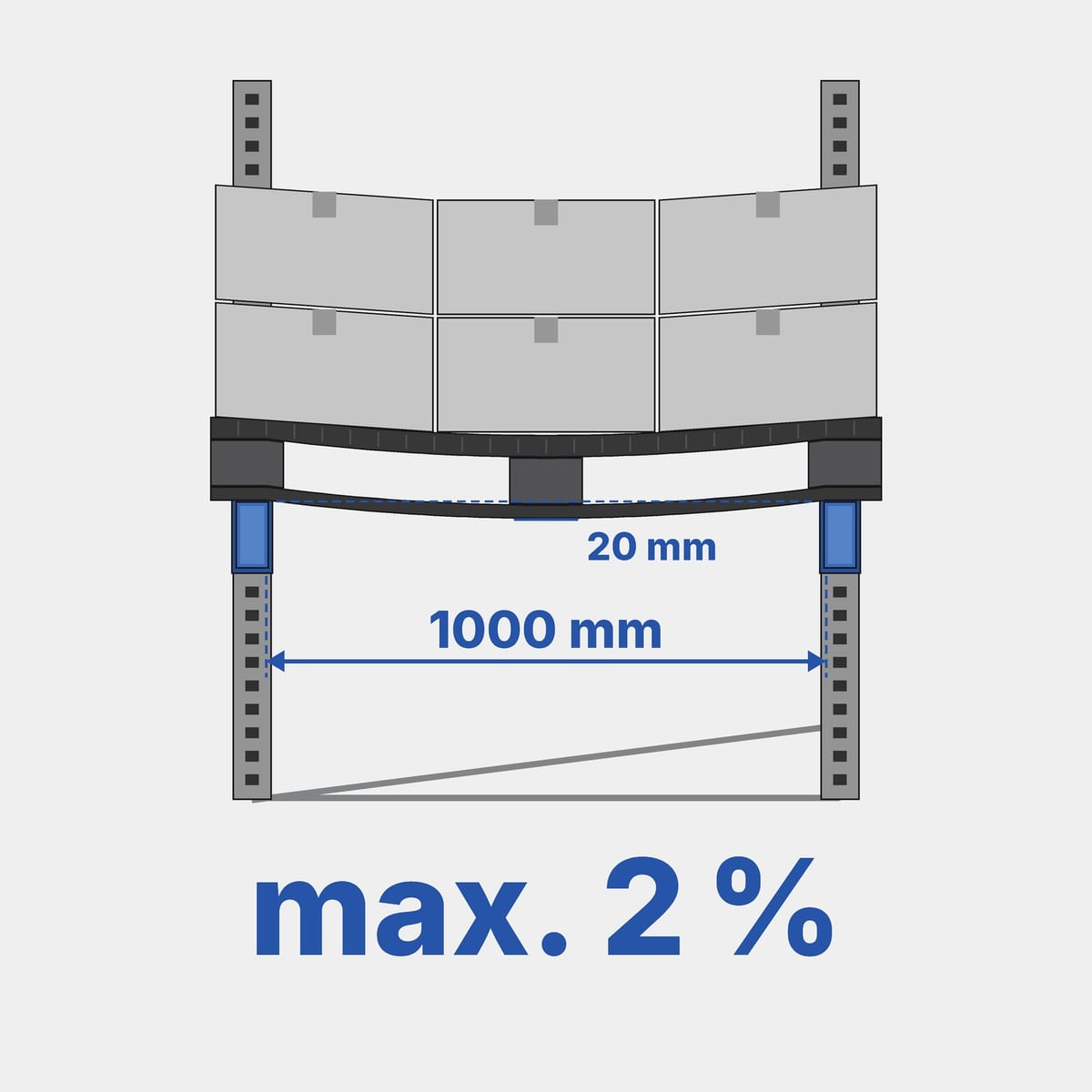

Unter Last senkt sich das Deck in der Mitte ab, das ist die Durchbiegung. Bei der Regalprüfung nach ISO 8611 liegen die Auflagen 75 mm von den Palettenrändern entfernt. Bei einer 1200er-Palette, die über die lange Seite geprüft wird, beträgt die Stützweite also 1.050 mm ^[13]. Zulässig sind 2 % der Stützweite unter Last, etwa 21 mm, und 0,7 % nach dem Entlasten ^[14]. Die amerikanische ASTM D1185 lässt 1,9 % zu ^[3].

Unter Dauerlast gibt Kunststoff auch mit der Zeit nach, das nennt man Kriechen. Deshalb sieht die ISO 8611 für Kunststoffpaletten Prüfungen über 24 oder 48 Stunden vor, die ASTM D1185 nur 2 Stunden ^[3]. Wärme beschleunigt das Kriechen, und die maximale Arbeitslast von Kunststoffpaletten wird bei 40 °C geprüft ^[14]. Ein Hersteller von Kunststoffartikeln nennt für HDPE einen Einsatzbereich von etwa −45 bis +77 °C und für PP von etwa −23 bis +82 °C ^[10]. Eine Palette, die eine Nacht lang hält, kann nach einigen Sommerwochen unter einem ungedämmten Dach die zulässige Durchbiegung überschreiten.

Ausrichtung: Kufen im 90-Grad-Winkel zu den Traversen

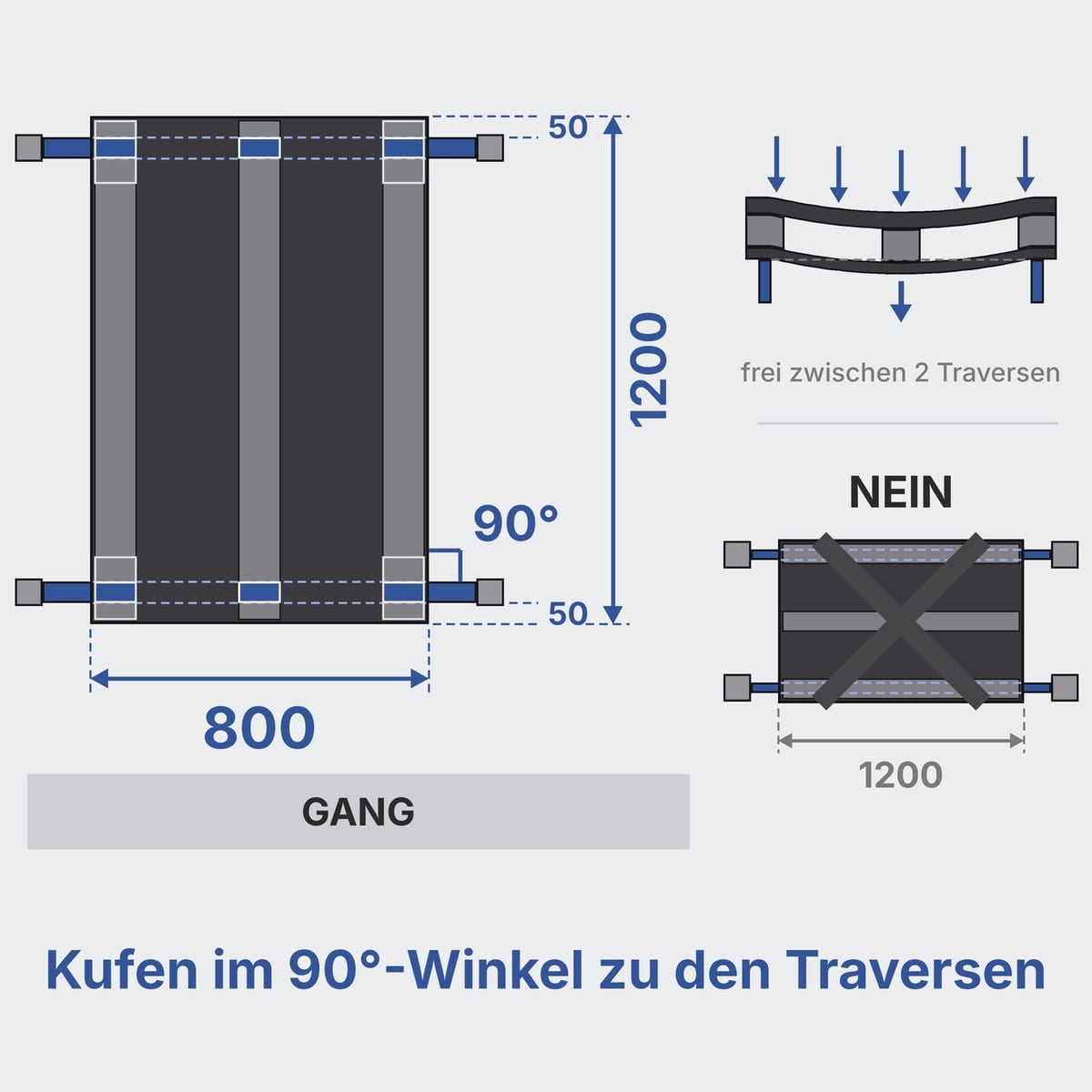

Für eine Palette 1200×800 (Europalette) im Palettenregal ist in Europa diese Lage üblich ^[15][16]:

• 800er-Seite zum Gang, 1200er-Seite in die Tiefe;
• die Kufen an der Unterseite laufen in Richtung der 1200 mm und kreuzen die Traversen im 90-Grad-Winkel;
• die Eckklötze oder die Kufenenden liegen auf den Traversen;
• die Palette steht mittig zwischen den Traversen und ragt vorne und hinten etwa 50 mm über; die EN 15620 lässt dafür eine Toleranz von ±10 mm zu;
• der typische Regalrahmen für diese Lage ist 1.100 mm tief.

Drehen Sie die Palette mit der 1200er-Seite zum Gang, laufen die Kufen parallel zu den Traversen, und keine kreuzt sie. Ein Verband der Regalhersteller sieht darin ein Problem: Das geht nur, wenn der Palettenhersteller die Regallast für diese Richtung angibt. Andernfalls braucht es zwei Querstreben pro Platz unter den Kufen oder einen Fachboden ^[15]. Auch eine nicht mittig stehende Palette, die hinten nur mit der Kufenkante aufliegt, ist ein Risiko ^[16]. Der italienische Leitfaden von INAIL zu Palettenregalen verlangt einen ausreichenden Überstand der Palette über die Traversen ^[17].

Die ISO 8611 prüft die Palette in beiden Richtungen und gibt den schwächeren Wert an, außer die beiden Werte liegen innerhalb von 15 % ^[13]. In den Datenblättern steht die Prüfrichtung allerdings selten: Fragen Sie den Lieferanten danach und nehmen Sie sie in das Lastenheft auf.

Paletten mit 9 Füßen: nur auf Fachboden

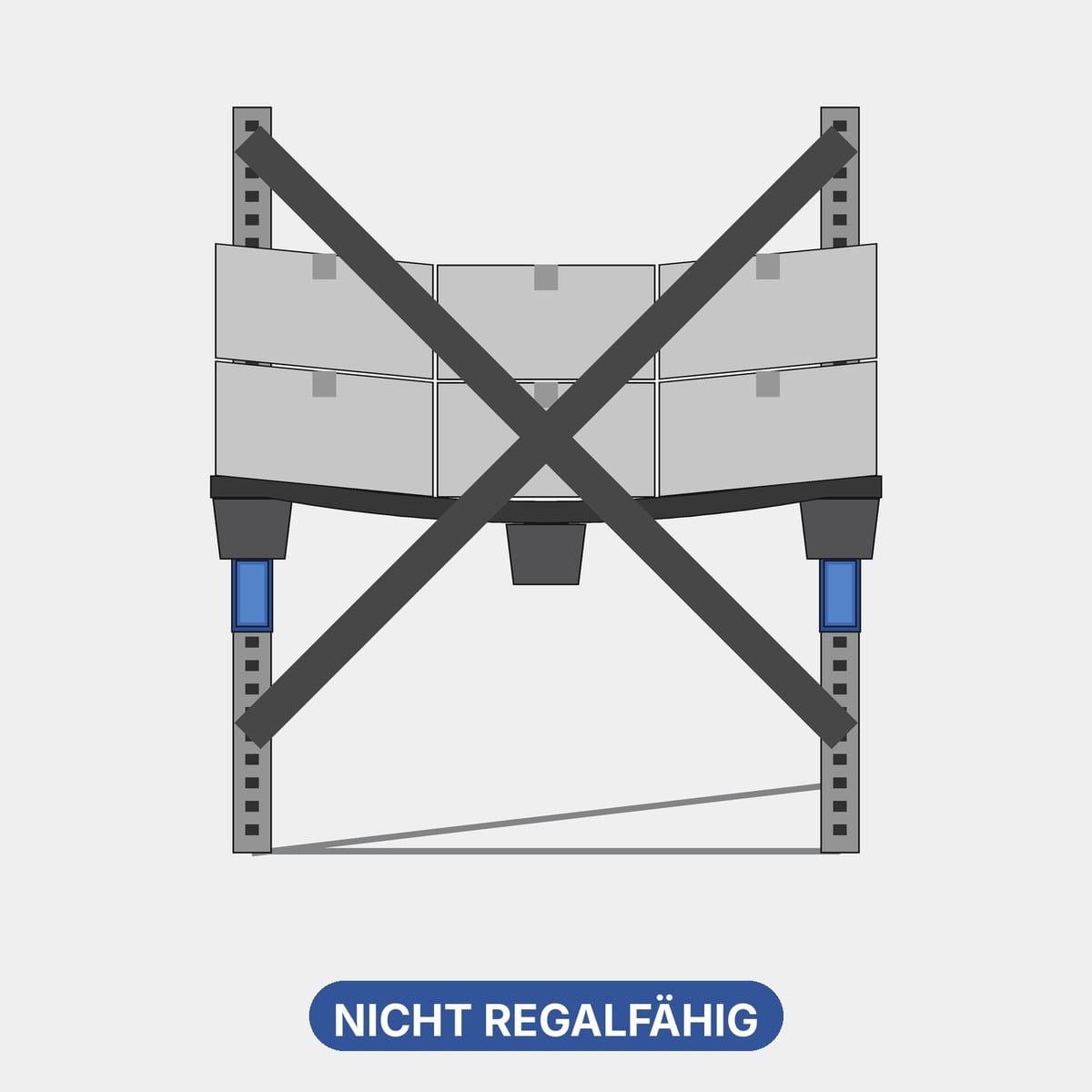

Die nestbare Palette hat hohle, konische Füße, meist 9, und keine Kufen. Direkt auf den Traversen liegt sie nur mit einigen Füßen auf, die von der Traverse rutschen können, und das dünne Deck biegt sich zwischen den Auflagen durch ^[18]. Die Datenblätter dieser Paletten geben in der Regel keine Regallast an ^[4].

Wenn Sie Paletten mit 9 Füßen einsetzen und in der Höhe lagern müssen, legen Sie einen geschlossenen Fachboden auf die Traversen. Dann liegt die Palette flächig auf, und es gelten statische und dynamische Traglast. Alternativ bleiben die Paletten am Boden, oder Sie wählen eine Kufenpalette. Die Unterschiede zwischen Füßen und Kufen erklärt der Leitfaden zu den Arten von Kunststoffpaletten.

Einfahrregal und Durchlaufregal

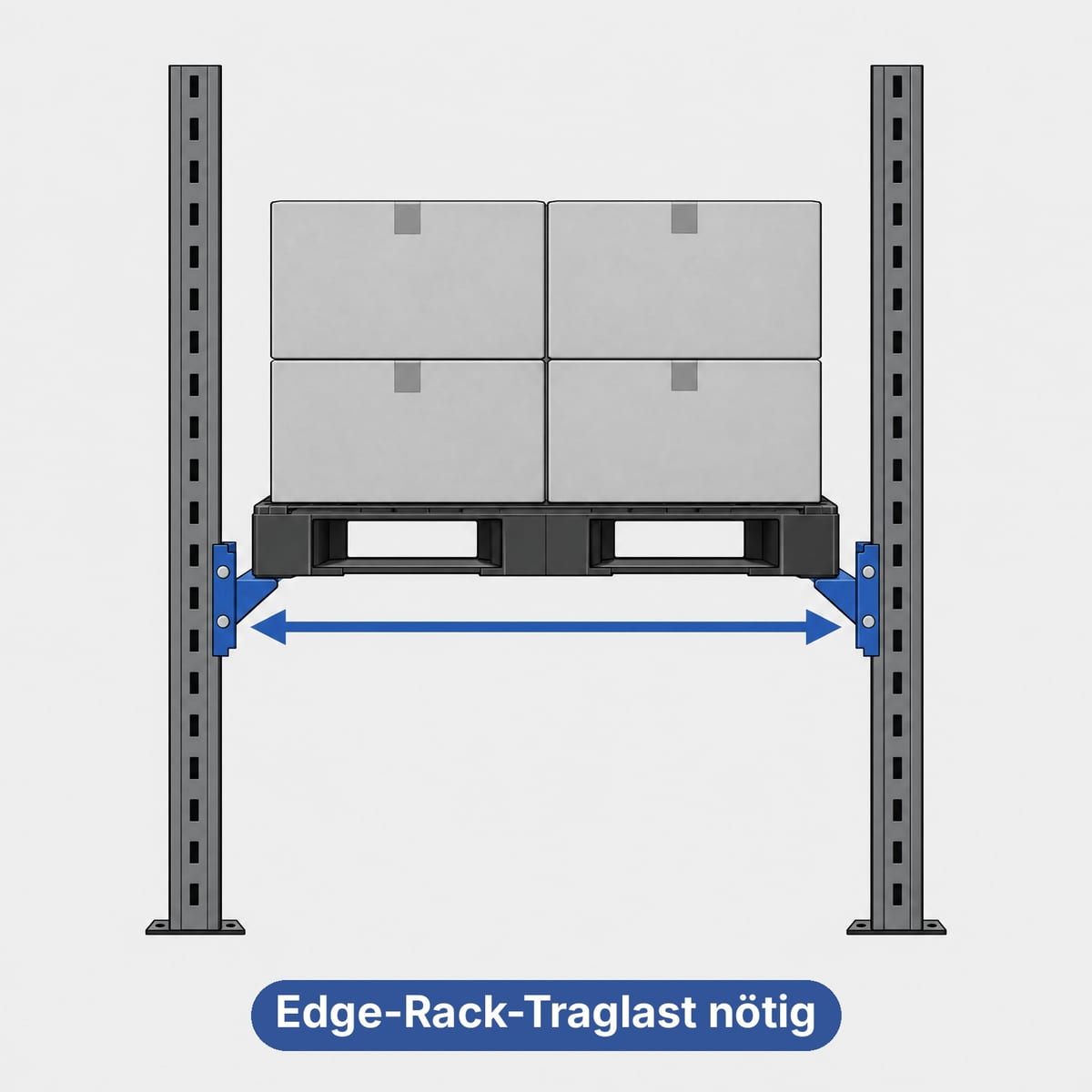

Im Einfahrregal und im Push-back-Regal auf Schienen liegt die Palette nicht auf zwei Traversen vorne und hinten, sondern nur mit den Rändern auf zwei seitlichen Schienen. Das ist die Auflage „Edge Rack“: Auf nur zwei Rändern kann sich Kunststoff je nach Gewicht und Stützweite bis zum Versagen durchbiegen ^[8].

Bevor Sie Kunststoff im Einfahrregal einsetzen:

• fragen Sie den Hersteller, ob das Modell auf dieser Auflage und mit welcher Stützweite geprüft ist;
• verwenden Sie durchweg gleiche, unbeschädigte Paletten, denn die Gasse ist für einen einzigen Palettentyp ausgelegt;
• setzen Sie die Palette auf den Schienen ab, ohne sie zu schieben;
• beziehen Sie den Planer des Regals ein.

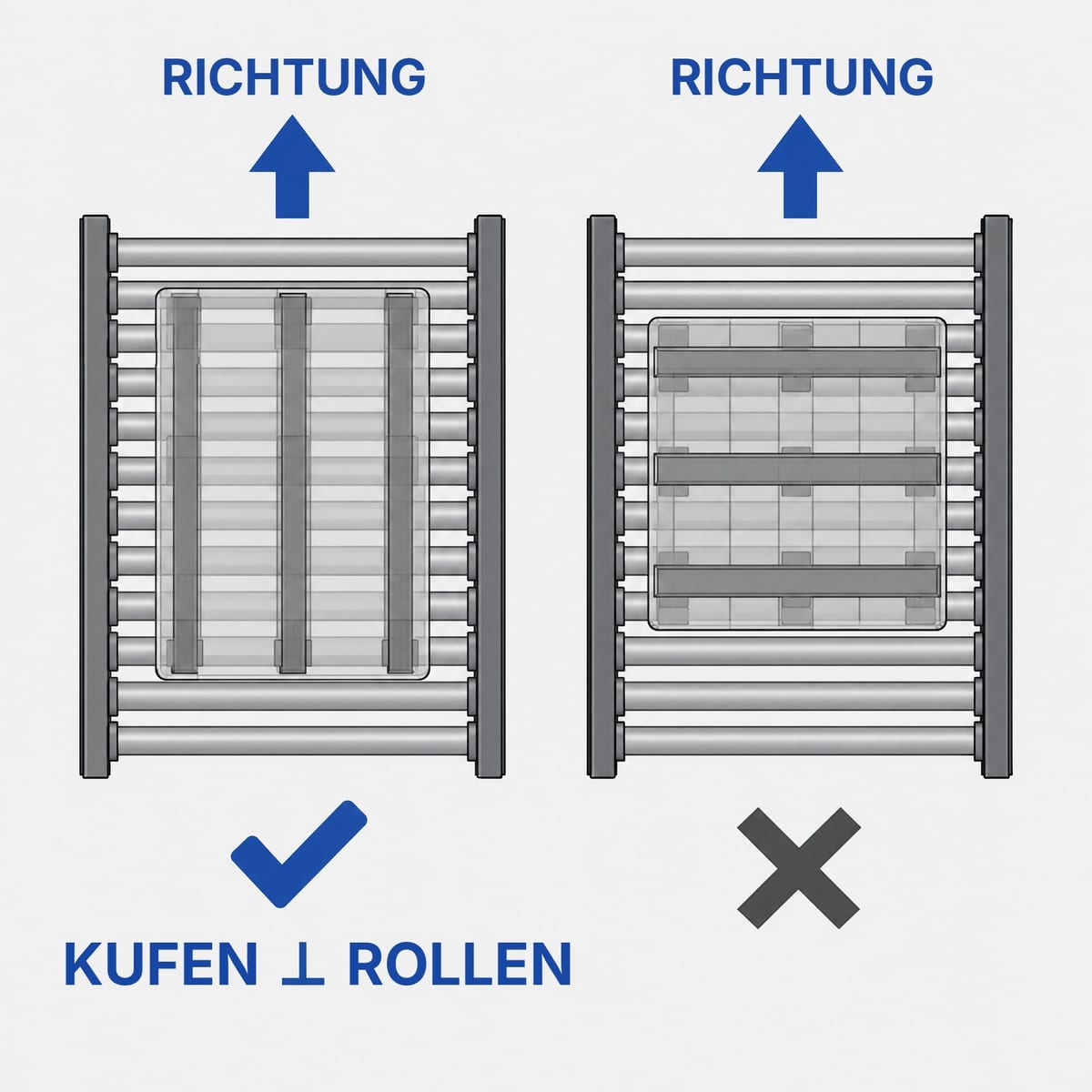

Im Durchlaufregal mit Schwerkraftrollen laufen die Kufen in Förderrichtung, also quer zu den Rollen. Der Boden muss durchgehend und unverformt sein: Eine beschädigte Palette bleibt mitten im Kanal stehen ^[19].

Wie viel sie im Regal tragen: Werte aus Datenblättern

Kurz gefasst: Die leichte nestbare Palette gehört nicht auf Traversen, die mittlere trägt im Regal in der Regel 800 bis 1.250 kg, die schwere 1.000 bis 1.400 kg und mit Stahl bis etwa 1.750 kg. Das sind Werte einzelner Modelle, bei gleichmäßiger Last und in der geprüften Lage. Maßgeblich ist das Datenblatt der Palette, die Sie kaufen.

Stahlverstärkung

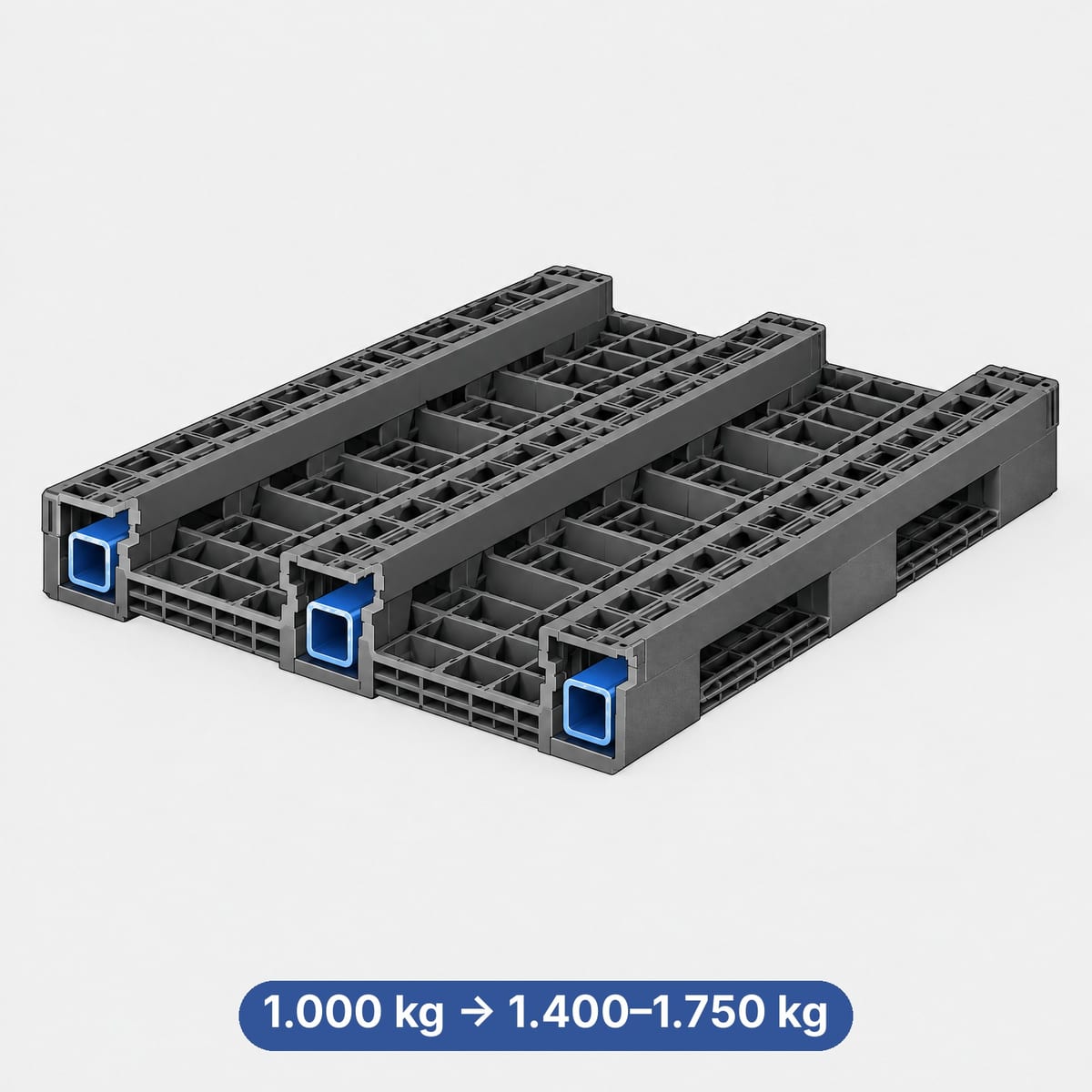

Stahlprofile im Deck oder in den Kufen machen die Palette steifer und verringern die Durchbiegung zwischen den Traversen. Sie erhöhen vor allem die Regallast. Bei einer schweren Kufenpalette 1200×1000 steigt sie mit Verstärkung von 1.000 auf 1.400 kg ^[5], bei einer 1200×800 mit drei Kufen von etwa 1.000 auf etwa 1.750 kg ^[6].

Der Nachteil ist das Gewicht: Eine schwere Palette mit Stahl wiegt 18 bis 25 kg ^[5], so viel wie eine Holzpalette (in der Regel etwa 10 bis 20 kg) oder mehr. Wenn das Regal pro Platz nur wenig tragen muss, reicht oft eine mittlere Palette ohne Stahl.

Die Flachpalette, die ROLL für das Palettenregal anbietet

Unter den Flachpaletten von ROLL ist die PP69 für das Palettenregal gedacht: 800×1200×155 mm, 16 kg, drei Stahlprofile, laut Herstellerdatenblatt 1.200 kg Regallast ^[7]. Die beiden anderen Flachpaletten im ROLL-Angebot haben andere Aufgaben. Die PPH1 mit geschlossenen Kufen und ohne Stahlprofile ist für Hygienebereiche gedacht und besteht aus Recyclingmaterial, eignet sich also nicht für den direkten Kontakt mit Lebensmitteln ^[11]. Die PP08 mit geschlossenem Deck und vier Einfahrseiten ist für den Transport am Boden mit dem Hubwagen bestimmt und gehört nicht auf Traversen ^[12].

Typische Fehler

• Die statische Traglast lesen und im Regal anwenden: Für dieselbe Kufenpalette kann das Datenblatt 5.000 kg statisch und 1.000 kg im Regal angeben ^[5].
• Eine Palette mit 9 Füßen direkt auf die Traversen stellen ^[18].
• Die Palette drehen: Mit der 1200er-Seite zum Gang kreuzen die Kufen die Traversen nicht ^[15].
• Die Palette nicht mittig einlagern: Vorne ragt sie 50 mm über, hinten liegt nur die Kufenkante auf ^[16].
• Punktlast in der Mitte durch ein Fass, eine kleine Kiste oder eine Rolle: Die Traglasten gelten für gleichmäßig verteilte Last ^[1].
• Wärme und Lastdauer vergessen: Eine bei 23 °C geprüfte Traglast sagt nichts darüber, wie sich die Palette über Monate bei 35 bis 40 °C unter dem Dach verhält ^[14].
• Annehmen, dass ein Gitterrost die Regallast erhöht: Die Grenze bleibt das Lastschild des Regals ^[20].
• Beschädigte Paletten im Einfahrregal oder auf Rollen einsetzen: Sie verklemmen sich oder versagen im Regal ^[19].

Palette und Regal haben zwei Verantwortliche

Palette und Regal sind zwei verschiedene Produkte. Die Traglast der Palette gibt ihr Hersteller an. Die Tragfähigkeit des Regals, die Fachlasten und die Inspektionen liegen bei dem, der das Regal plant, montiert und betreibt.

Für Stahlregale ist die EN 15635:2008 die europäische Norm für Anwendung und Wartung. Sie regelt Inspektionen, beschädigte Bauteile und den Umgang mit Ladeeinheiten ^[9]. Wenn Sie die Palette wechseln, von Holz auf Kunststoff oder von einem Modell auf ein anderes, lassen Sie die Verträglichkeit von der Person prüfen, die die Regalinspektionen durchführt. Bedienen Regalbediengeräte oder Shuttles das Lager, sind die Grenzen für Durchbiegung und Toleranzen enger: Siehe den Leitfaden zu Paletten für automatische Lager. Zu Sprinklern und Brandlast siehe den Leitfaden Brandschutz.

Wenn Sie Rollen lagern, hält eine Flachpalette im Palettenregal sie nicht sicher fest: Siehe den Leitfaden zu Paletten für Rollen.

Die drei Flachpaletten im Angebot von ROLL

ROLL verkauft keine Standard-Kunststoffpaletten. Bei den Flachpaletten bietet ROLL nur diese drei an, jede für einen bestimmten Einsatz.

Für das Palettenregal ROLL PP69 1200×800 mit 3 Stahlrohren, 16 kg; 1.200 kg Regallast laut Herstellerdatenblatt. Ausgelegt für die Lagerung im Palettenregal, wo die Palette frei auf zwei Traversen aufliegt.

Für Hygienebereiche ROLL PPH1 Typ H1 mit geschlossenen Kufen, ohne Stahlrohre, waschbar. Aus Recyclingmaterial: nicht für direkten Lebensmittelkontakt.

Für den Transport am Boden ROLL PP08 Geschlossenes Flachdeck, 4-Wege, 9 Füße: für alle, die Paletten mit dem Hubwagen am Boden bewegen. Nicht für das Palettenregal ausgelegt.
