Palette RFID et traçabilité : le GRAI pour la palette, le SSCC pour l'expédition
En brefPour assurer la traçabilité d'une palette, il faut deux codes GS1 : le GRAI identifie la palette comme bien réutilisable pendant toute sa vie, le SSCC identifie l'expédition et change à chaque envoi. Les deux s'inscrivent dans un code-barres ou une étiquette RFID, que l'on peut intégrer dans la matière d'une palette plastique.

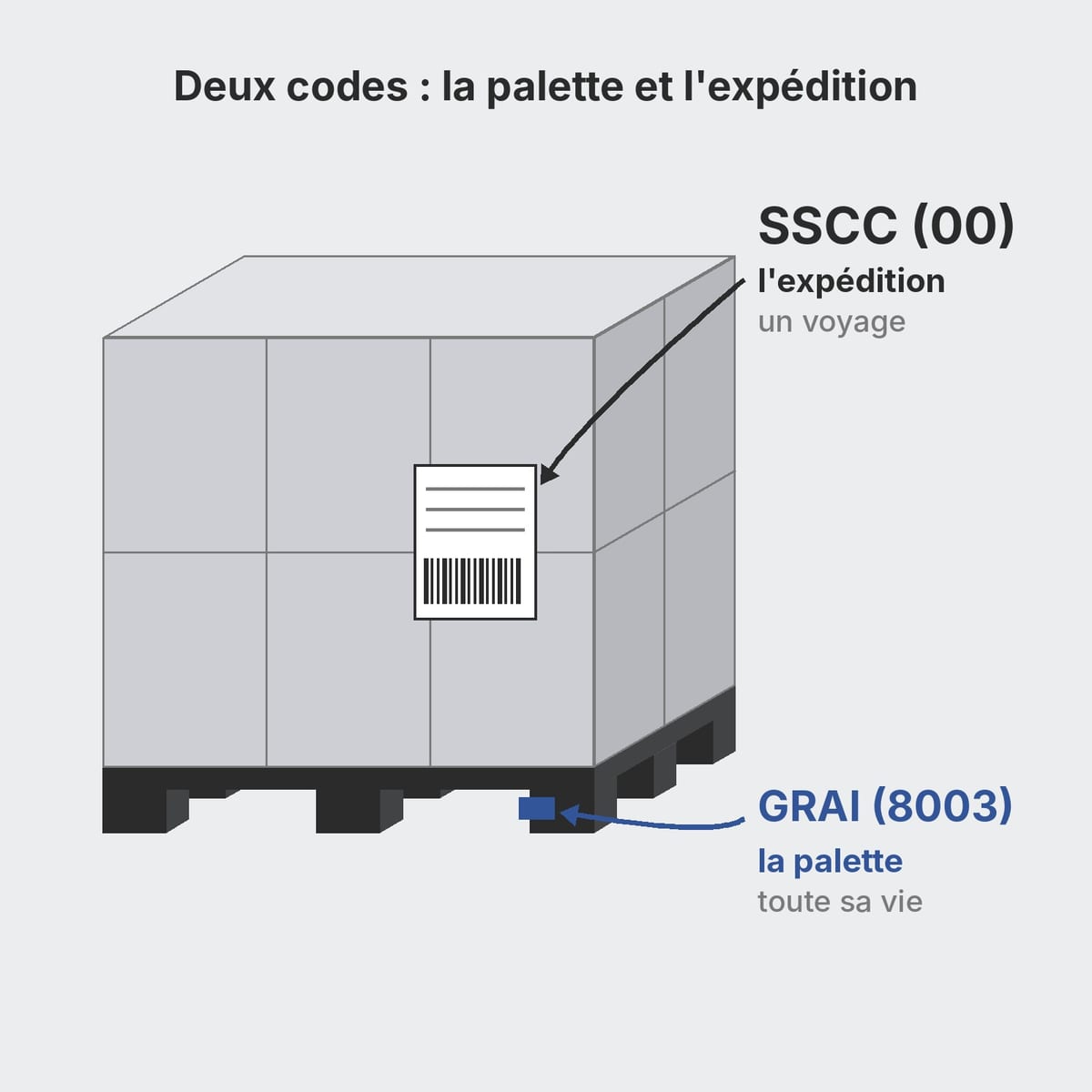

Deux codes distincts : le GRAI pour la palette, le SSCC pour l'expédition
Pour tracer une palette chargée, il faut identifier deux choses : la palette et la marchandise qu'elle porte. Les standards GS1 utilisent pour cela deux codes différents, que vous pouvez inscrire dans un code-barres ou dans une étiquette RFID.
| GRAI | SSCC | |
|---|---|---|
| Ce qu'il identifie | le bien réutilisable : palette, plateau, fût [1] | l'unité logistique : marchandise emballée ensemble pour le transport ou le stockage [2] |
| Longueur | 14 chiffres + partie sérielle facultative jusqu'à 16 caractères [1] | 18 chiffres [2][3] |
| Identifiant GS1 | (8003) [1] | (00) [3] |
| Durée | toute la vie de la palette | une expédition ; réattribuable après un an [2][3] |
| Support | GS1-128, GS1 DataMatrix, RFID [1] | GS1-128, RFID [2][3] |
Le GRAI concerne le propriétaire des palettes : une boucle fermée, un pool, une entreprise qui les prête à ses clients. Le SSCC concerne tous ceux qui expédient vers un destinataire travaillant avec les standards GS1.
Le GRAI : sa structure et quand le sérialiser
Le GRAI compte 14 chiffres. Le premier est un zéro, puis viennent le préfixe entreprise GS1 et le type de bien, qui occupent ensemble 12 chiffres, et enfin la clé de contrôle [1]. Le type de bien distingue par exemple un modèle de palette d'un autre.
La partie sérielle est facultative : jusqu'à 16 caractères alphanumériques, un par palette [1]. Elle sert si vous voulez suivre chaque palette et pas seulement le modèle. Elle est aussi nécessaire pour la RFID : seul un GRAI sérialisé dispose d'un codage EPC pour les tags [1].
RFID sur palette plastique : où placer le tag
Dans une palette plastique, le transpondeur peut être intégré dans la matière. Certains fabricants le font pour le protéger de la saleté et des dommages ; le tag se lit sans contact visuel et peut être réécrit [6]. La plastique a ici un avantage sur le bois : le tag reste dans la palette pendant tous les cycles, y compris au lavage. Le tag intégré se demande à la commande, avec le logo et la couleur : voir les palettes plastique personnalisées.
L'autre solution est une étiquette ou un tag rapporté après coup. C'est moins cher au départ, mais il reste exposé aux chocs et aux fourches.
Pour les palettes plastique, nous n'avons pas trouvé de règle GS1 spécifique sur le nombre de tags. En 2010, une recommandation GS1 EPCglobal, relayée par la presse spécialisée, préconisait pour les palettes bois deux tags porteurs du GRAI dans deux coins opposés en diagonale [9]. La logique est simple : avec deux tags, quel que soit le côté par lequel arrive la palette, au moins un reste lisible. Demandez au fournisseur où il a placé les siens et avec quels lecteurs il les a testés.
Liquides et métal : les limites de la lecture
GS1 décrit les deux cas difficiles [5] :
- le métal réfléchit et diffracte les ondes radio ; il existe toutefois aujourd'hui des tags conçus pour être posés sur du métal ;
- l'eau et les liquides absorbent les ondes et désaccordent le tag ; un tag RAIN entouré d'eau peut perdre une grande partie de sa portée, que des antennes dédiées ne compensent qu'en partie.

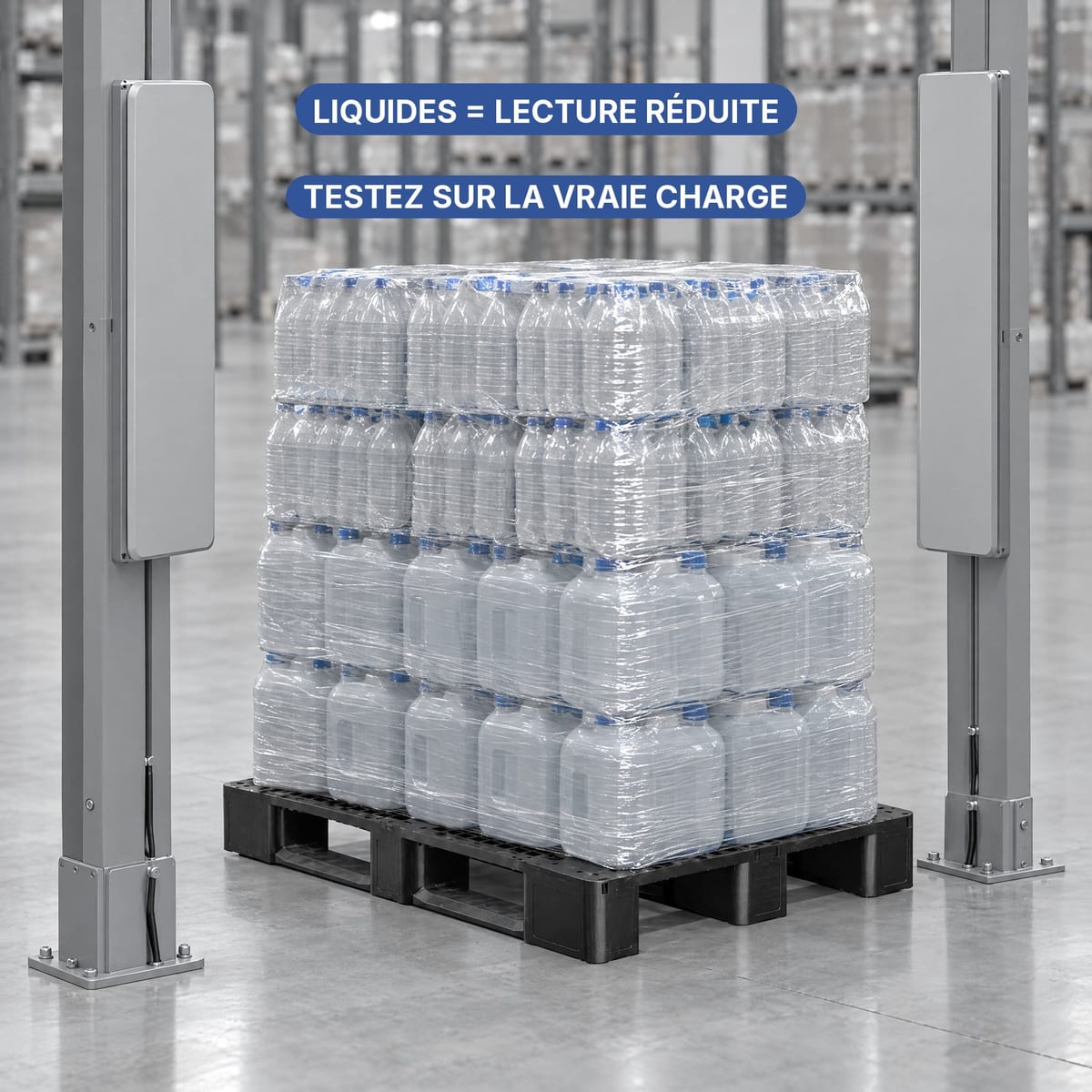

Pour une palette de boissons, de détergents ou de tôles, ce qui compte est donc la position du tag dans la palette, loin de la charge, et l'essai de lecture avec la vraie marchandise.
L'étiquette logistique GS1 : où la coller

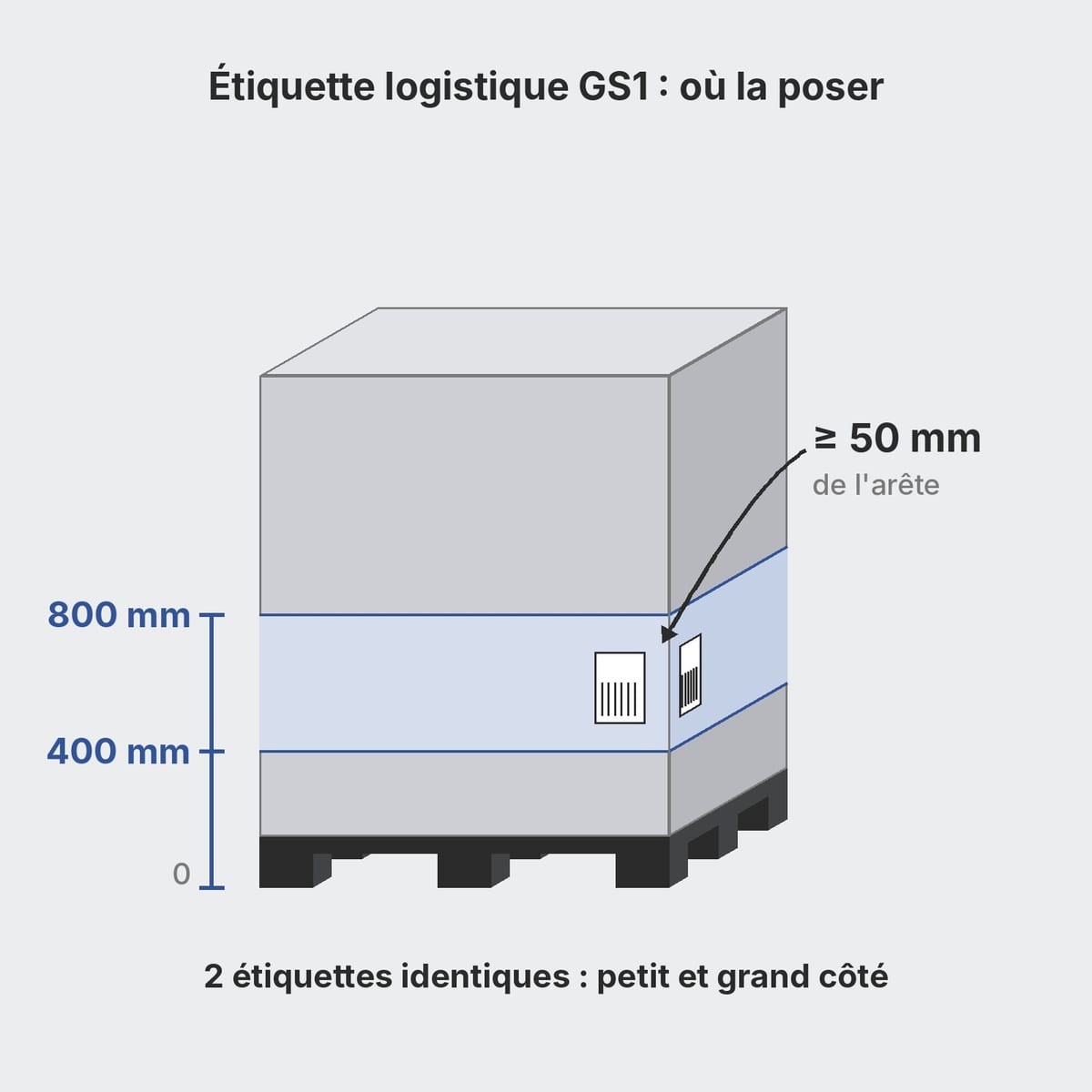

L'étiquette d'expédition porte le SSCC dans un code-barres GS1-128. GS1 UK donne ces règles de positionnement [4] :
| Règle | Valeur |
|---|---|
| Hauteur depuis la base de la palette | de 400 à 800 mm |
| Nombre d'étiquettes | 2 identiques, l'une sur le petit côté, l'autre sur le grand côté |
| Distance du code à l'arête verticale | au moins 50 mm, zones de silence comprises |
| Hauteur minimale des barres | 32 mm |
| Position du SSCC | dans le code le plus bas |
La plupart des entreprises utilisent une étiquette A5 (148×210 mm), mais les spécifications GS1 n'imposent pas de format [3]. L'étiquette comporte trois zones : en haut le nom ou le logo, au centre les données lisibles en clair, en bas les codes-barres [3].
Code-barres ou RFID
Le code-barres coûte peu et n'importe quel lecteur le lit, mais on lit une palette à la fois, en vue directe. La RFID se lit sans voir le tag, sur de nombreuses palettes à la fois, par exemple à un portique [6]. Elle coûte plus cher et demande des lecteurs et des essais sur le terrain.

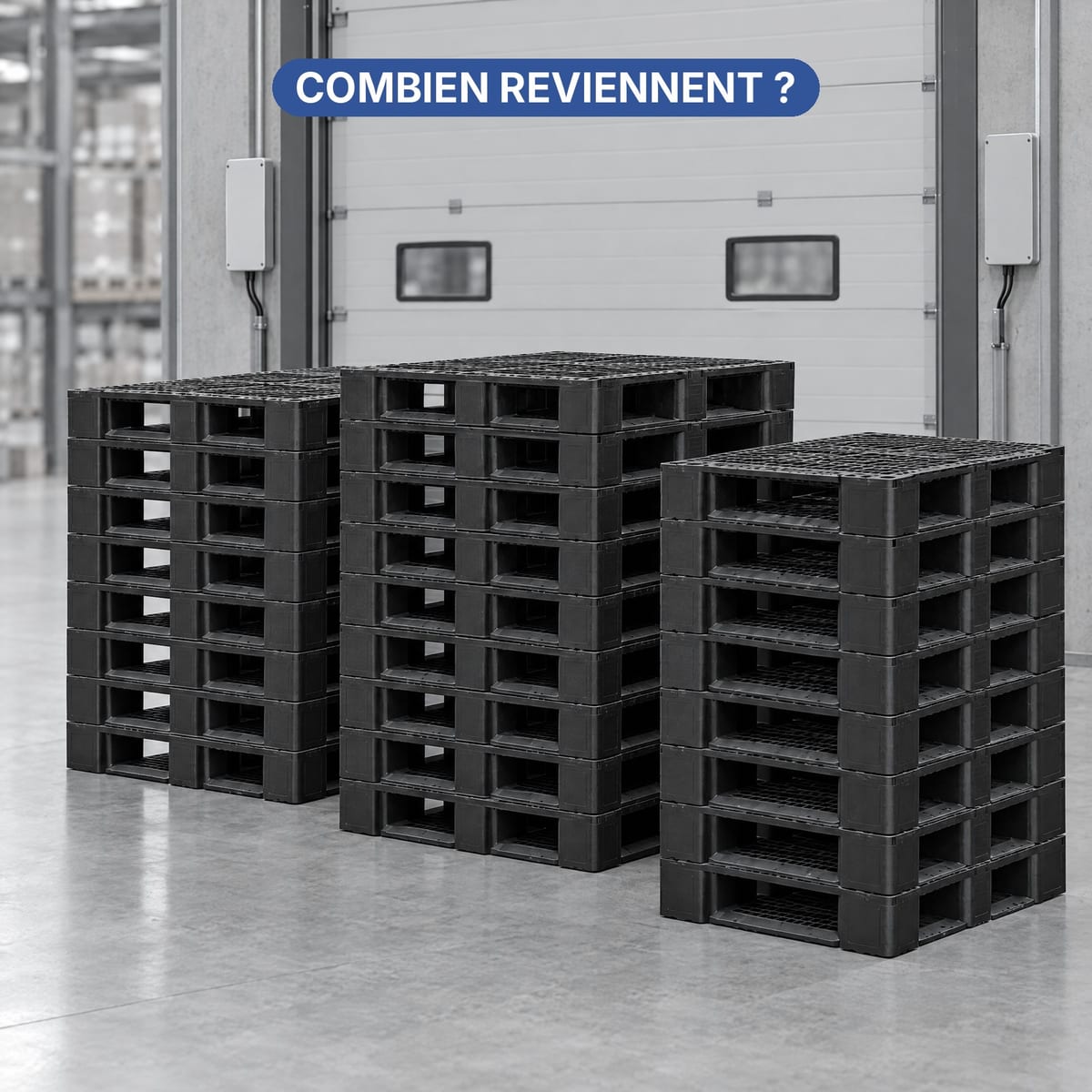

Dans la pratique, les deux coexistent. Le SSCC voyage sur l'étiquette code-barres parce que les destinataires la demandent. Le GRAI sur tag RFID sert à qui gère un parc de palettes et veut savoir où elles se trouvent, combien reviennent et combien de cycles elles ont faits.
Pooling et boucles fermées : qui l'utilise déjà
Les pools sont les premiers utilisateurs (le fonctionnement du pooling est expliqué dans le guide de la location de palettes plastique). Un pool européen propose la RFID sur toutes les palettes et caisses-palettes de son circuit, pour gérer les données en temps réel [7]. Aux États-Unis, un pool de palettes plastique indique intégrer des tags RFID et des codes-barres dans chaque palette [8]. La liste des pools européens et américains figure dans le guide des fabricants de palettes plastique.
Dans un entrepôt automatisé, la RFID sert aussi à retirer les palettes qui ont fait trop de cycles : nous l'expliquons dans le guide des palettes pour entrepôt automatisé. Pour les AGV et les navettes, voir palettes, AGV et transpalettes.
Ce qu'il faut demander au fournisseur de palettes
- Tag intégré au moulage ou rapporté ensuite ?
- Fréquence du tag et lecteurs avec lesquels il a été testé.
- Nombre de tags par palette et emplacement.
- Codage : GRAI sérialisé avec votre préfixe GS1 ou numéro du fournisseur [1].
- Une surface plane sur le côté de la palette ou de la charge pour l'étiquette GS1, entre 400 et 800 mm [4].
- Essai de lecture avec votre charge, surtout si vous transportez des liquides ou du métal [5].
Questions fréquentes
Quelle différence entre SSCC et GRAI ?
Le SSCC est un code GS1 à 18 chiffres qui identifie une unité logistique, c'est-à-dire la marchandise emballée ensemble pour une expédition ; il se lit avec l'identifiant (00). Le GRAI identifie la palette, le bac ou le fût comme bien réutilisable ; il se lit avec l'identifiant (8003). Le SSCC change à chaque expédition, le GRAI reste sur la palette toute sa vie.
Où placer l'étiquette logistique sur une palette ?
Selon GS1 UK, l'étiquette se place entre 400 et 800 mm de la base de la palette, en deux exemplaires identiques, l'un sur le petit côté et l'autre sur le grand côté. Le code-barres doit se trouver à au moins 50 mm de l'arête verticale et les barres doivent mesurer au moins 32 mm de haut. S'il y a plusieurs codes, le SSCC est le plus bas.
Peut-on ajouter une étiquette RFID à une palette plastique existante ?
Oui, avec une étiquette ou un tag rapporté, mais il reste exposé aux chocs, aux lavages et à la saleté. Les fabricants peuvent aussi intégrer le transpondeur dans la plastique au moulage, où il reste protégé. Si le tag doit contenir un GRAI au format EPC, ce GRAI doit comporter la partie sérielle.
La RFID fonctionne-t-elle sur des palettes chargées de liquides ou de métal ?
Moins bien. Selon GS1, l'eau et les liquides absorbent les ondes radio et désaccordent le tag, et un tag RAIN entouré d'eau peut perdre une grande partie de sa portée. Le métal réfléchit les ondes, mais il existe aujourd'hui des tags conçus pour être posés sur du métal. Avant un projet, faites un essai de lecture avec votre charge réelle.
Ai-je besoin de la RFID ou un code-barres suffit-il ?
Pour l'étiquette d'expédition, le code-barres GS1-128 avec le SSCC suffit : c'est le standard que demandent en général les destinataires. La RFID se justifie quand vous voulez lire de nombreuses palettes sans les voir, par exemple à un portique, ou suivre des palettes réutilisables dans une boucle fermée ou un pool.
Sources
- GS1 US, An Introduction to the Global Returnable Asset Identifier (GRAI), Release 2.0 (septembre 2017)
- GS1 Australia, Serial Shipping Container Code (SSCC)
- GS1 UK, Logistics labels and SSCCs
- GS1 UK, Where should pallet labels be placed?
- GS1 Support, Does RFID work around metal and water? (mis à jour le 30/8/2024)
- Materialfluss, palettes personnalisées Cabka-IPS avec transpondeur RFID (24/5/2016)
- Craemer, Pooling (RFID sur palettes et caisses-palettes)
- iGPS, all-plastic pallet pooling
- SC Digest, GS1 EPCglobal guideline on tagging pallets with RFID (30/9/2010)
