Charge des palettes plastique : statique, dynamique et en rack
En brefUne palette plastique a trois charges admissibles : statique (à l'arrêt sur une surface), dynamique (en manutention sur les fourches) et en rack (posée entre les deux lisses d'un rayonnage à palettes). En rack, la palette ne repose que sur deux appuis et l'on regarde la charge en rack ; sur une tablette ou au sol, elle est soutenue sur toute sa surface et l'on regarde la statique et la dynamique, toujours pour une charge uniformément répartie.
La fiche technique d'une palette plastique indique trois charges admissibles. Elles correspondent à des situations différentes et ne sont pas interchangeables [3]. Une seule question à vous poser : sur quoi repose la palette ?
Sur deux appuis ou sur toute la surface : la règle en une ligne
En rack, la palette ne repose que sur deux lisses : regardez la charge en rack. Sur une tablette ou au sol, elle est soutenue sur toute sa surface : regardez la statique et la dynamique.
Dans un rayonnage à palettes (rack), la palette ne s'appuie que sur les deux lisses, avec du vide entre les deux. Le plateau travaille comme un pont et s'affaisse au centre. Sur une tablette pleine ou au sol, au contraire, tout le dessous est soutenu [2][11].
| Charge | Appui de la palette | Ce qui compte |
|---|---|---|
| Statique | À l'arrêt sur une surface pleine : sol, tablette pleine | L'écrasement des dés et des semelles ; en pile, le poids supporté par la palette du bas |
| Dynamique | Sur les fourches d'un chariot élévateur ou d'un transpalette, en mouvement | La flexion du plateau entre les fourches |
| En rack | Entre les deux lisses d'un rayonnage à palettes, sans tablette | La flèche au centre, qui augmente avec le temps et la chaleur |
Les trois s'entendent pour une charge uniformément répartie sur le plateau [3][4]. Seules les palettes conçues pour reposer sur des lisses annoncent une charge en rack : si elle manque, la palette ne va pas sur des lisses nues [4]. Orientation, drive-in, convoyeurs à rouleaux et palettes à 9 pieds sont traités dans le guide des palettes plastique pour rack.
Comment on les mesure : les essais ISO 8611
La norme de référence pour les palettes plates est l'ISO 8611. La partie 1 décrit les méthodes d'essai, la partie 2 les exigences de performance et le choix des essais, la partie 3 les essais de charge maximale de travail [2]. L'édition en vigueur de la partie 1 est celle de 2025, qui remplace celle de 2021 [1]. Les limites de flèche citées ci-dessous viennent de l'édition 2011 de la partie 2 [12] : si vous en avez besoin pour une réception, vérifiez-les dans le texte en vigueur.
Charge en rack : l'essai de flexion
L'ISO 8611 appelle « racking » le stockage sur lisses ou en drive-in avec une portée libre non soutenue, et le vérifie par l'essai de flexion [11] :
- Portée. Les appuis sont placés à 75 mm des bords de la palette. Sur un côté de 1200 mm, la portée libre est de 1 050 mm ; sur un côté de 800 mm, de 650 mm [11].
- Charge. Deux lignes de charge à 0,18 fois la portée de chaque appui : une charge répartie, pas concentrée [11].

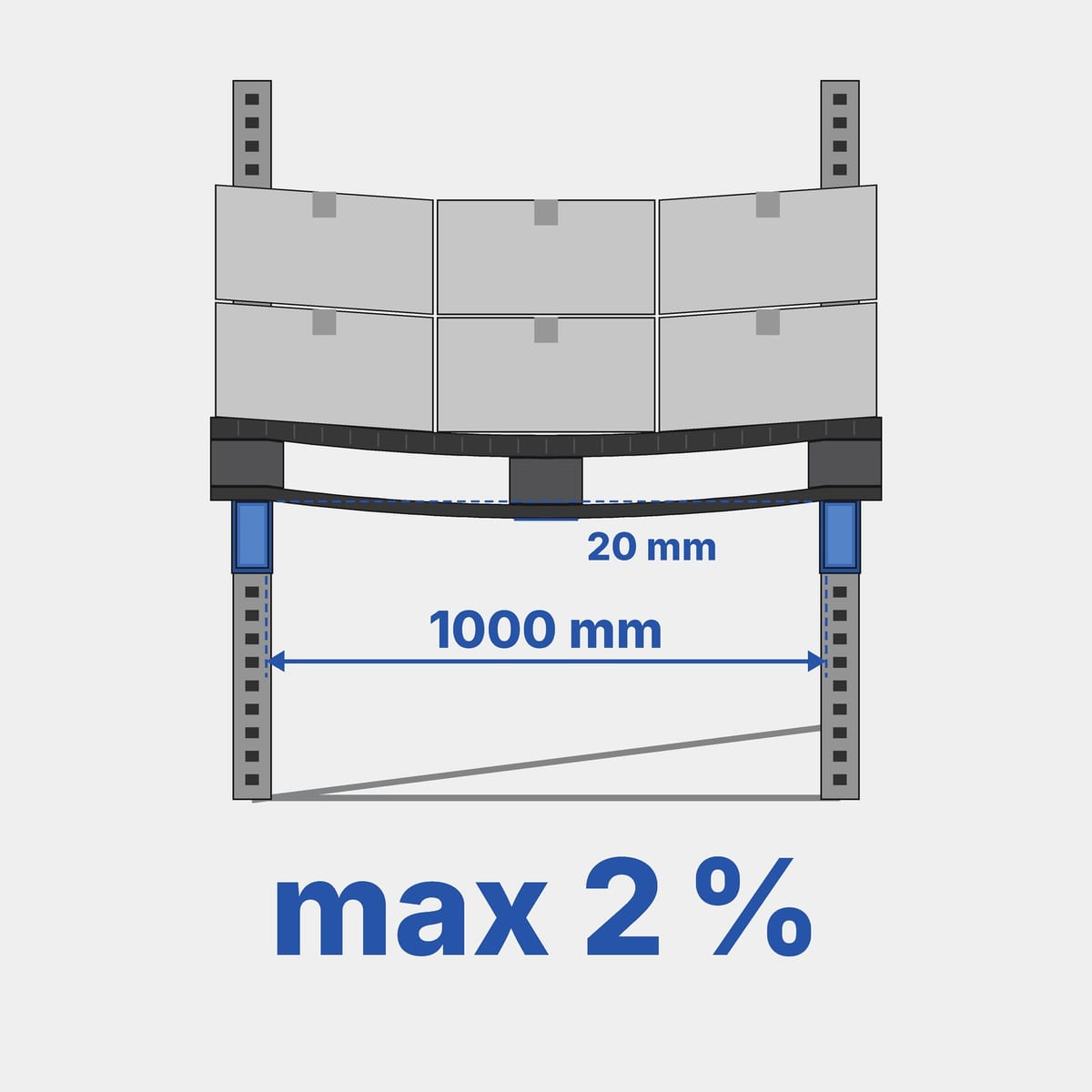

- Flèche. Sous charge, elle ne doit pas dépasser 2 % de la portée, soit environ 21 mm sur 1 050 mm. Après déchargement, elle doit revenir à 0,7 % au plus [12]. L'ASTM D1185 américaine admet 1,9 % [2].
- Sens. On teste une palette dans le sens de la longueur et une dans le sens de la largeur, et l'on annonce le côté le plus faible, sauf si les deux valeurs sont à moins de 15 % l'une de l'autre [11]. Une portée de 1 050 mm et une de 650 mm donnent des flèches très différentes.
Charge dynamique et charge statique
Pour la dynamique, l'ISO 8611 soulève la palette sur des fourches d'environ 100 mm de large. Dans l'édition 2011 de la partie 2, la flèche admise est de 20 mm sous charge et de 7 mm après déchargement [12]. Pour la statique, on teste l'écrasement des dés et des semelles sur une surface pleine, avec une flèche maximale de 4 mm, et séparément le gerbage [12].
Charge nominale et coefficient de sécurité
La norme distingue deux grandeurs.
- La charge nominale est la plus faible charge de sécurité obtenue pour une condition d'appui donnée. Elle sert à comparer les palettes et exclut les charges concentrées [2][11].
- La charge maximale de travail ne vaut que pour l'unité de charge avec laquelle elle a été testée. Si l'emballage, les couches ou l'arrimage changent, le résultat ne vaut plus [2]. L'arrimage de la charge est expliqué dans le guide arrimage de la charge.
La charge de sécurité s'obtient en divisant la charge de rupture par un coefficient de sécurité, d'au moins 2 dans l'ISO 8611 (environ 2,84 dans l'ASTM D1185). On contrôle ensuite la rigidité avec les limites de flèche, et l'on retient la plus faible des deux valeurs [2][12].

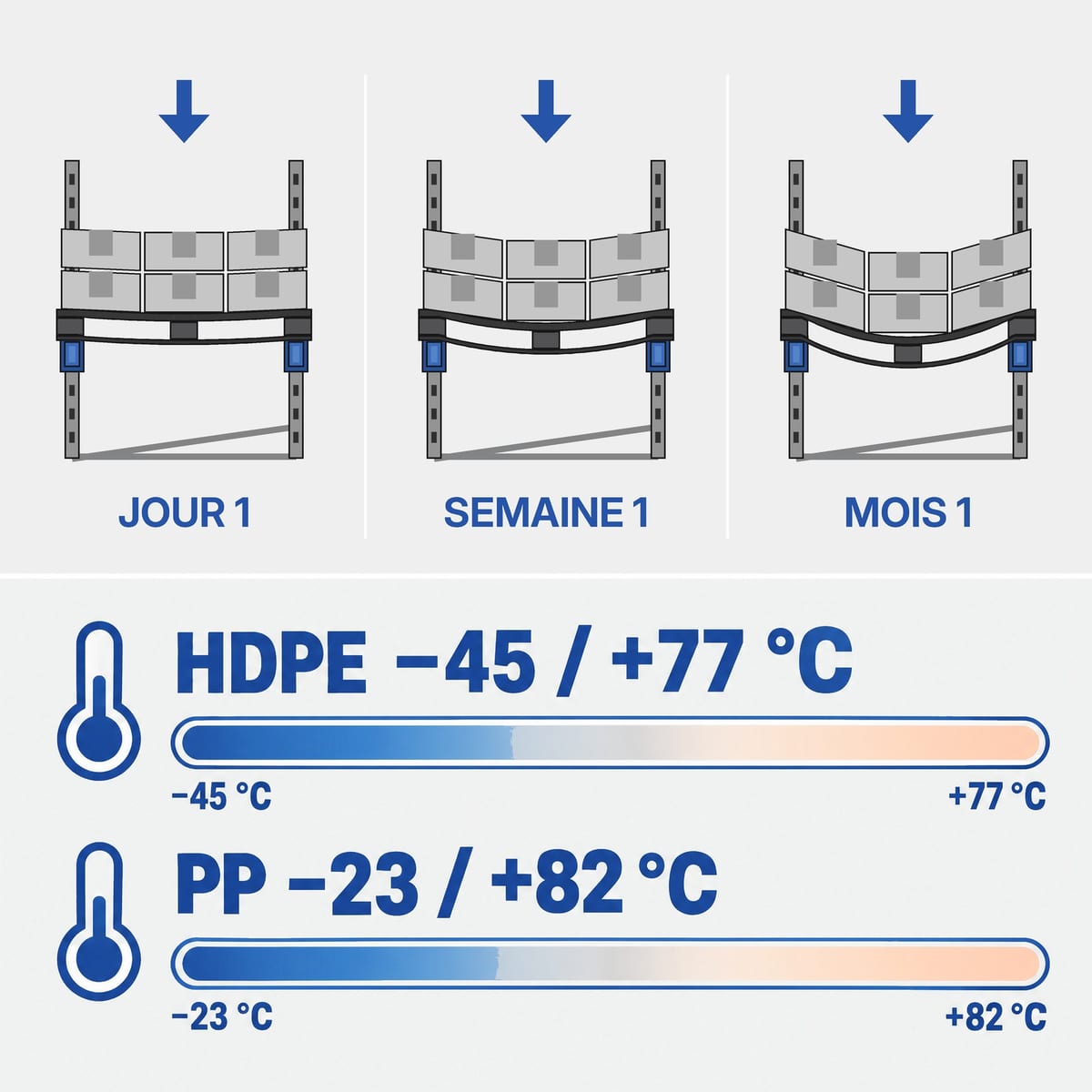

Fluage et 40 °C : pourquoi le rack pénalise la plastique
Sous une charge constante, la plastique continue de céder lentement : c'est le fluage. C'est pourquoi l'ISO 8611 prévoit pour les palettes plastique des essais de fluage de 24 ou 48 heures, contre 2 heures dans l'ASTM D1185 [2], et mesure aussi la flèche après déchargement [12]. Un rack, c'est exactement cela : une charge immobile pendant des semaines.
Les essais de base se font à 23 °C, mais la charge maximale de travail des palettes plastique se teste à 40 °C [12], une température que l'on atteint l'été sous un toit non isolé. Un fabricant d'articles en plastique indique comme plages d'utilisation environ −45/+77 °C pour le PEHD et −23/+82 °C pour le PP, avec des pics brefs plus élevés au lavage [8]. Il n'existe pas de coefficient public de réduction en fonction de la température : si la palette travaille en chambre chaude, près d'un four ou dans un conteneur en plein soleil, demandez au fabricant la charge à cette température. Les différences entre matériaux sont dans le guide des matériaux des palettes plastique.
Ce qu'elles supportent : valeurs des fiches
Les valeurs ci-dessous viennent de fiches de fabricants pour des palettes 1200×800 et 1200×1000. Ce sont des valeurs de modèles précis, à ne pas lire comme des moyennes du marché.
| Classe | Format | Poids palette | Statique | Dynamique | En rack | Exemples de fiches | Source |
|---|---|---|---|---|---|---|---|
| Légère (emboîtable) | 1200×800 | 5,2–8,2 kg | 2 500 kg | 800–1 000 kg | non indiquée | catalogue Schoeller Allibert | [5] |
| Légère (emboîtable, gamme Medium Duty) | 1200×800 | 6,2–8,9 kg | 1 500 kg | 650–1 200 kg | en général non indiquée | catalogue Schoeller Allibert | [5] |
| Légère | 800×600 | 3,7 kg | 500 kg | 250 kg | non indiquée | catalogue Schoeller Allibert | [5] |
| Moyenne à semelles | 1200×800 | 14–15,3 kg (18,5–19,8 renforcée) | 6 000 kg | 1 500 kg | 800 kg (1 250 kg renforcée) | catalogue Schoeller Allibert | [5] |
| Moyenne à 3 barres acier | 800×1200 | 16 kg | 5 000 kg | non indiquée | 1 200 kg | ROLL PP69 | [10] |
| Lourde | 1200×1000 | 18,8–23,5 kg | 4 500–5 000 kg | 1 250–1 500 kg | 1 000–1 250 kg | catalogue Schoeller Allibert | [5] |
| Lourde, 3 ou 5 semelles | 1200×1000 | 20–25 kg | 5 000–7 500 kg | 1 250–1 500 kg | 1 000–1 400 kg | Craemer CR3 / CR3-5 | [6] |
| Lourde à 3 semelles | 1200×800 | env. 18 kg | env. 7 500 kg | env. 1 270 kg | env. 1 000 kg (1 750 kg avec acier) | Craemer TC1 | [7] |
À titre de comparaison, la palette Europe EPAL en bois a une charge de travail de 1 500 kg et supporte jusqu'à 5 500 kg en bas de pile sur sol plan [9].
Pour les palettes moyennes et lourdes, la dynamique vaut entre un tiers et un sixième de la statique, et la charge en rack est encore plus basse. Les profilés acier agissent surtout sur la charge en rack : sur une lourde à semelles, elle passe de 1 000 à 1 400 kg [6].
Charge uniforme et charge concentrée
Les charges annoncées supposent une charge étalée sur tout le plateau : cartons, sacs, fûts bien répartis. Un fabricant, par exemple, teste la charge en rack avec des sacs de 25 kg [3].
Une charge concentrée se comporte autrement. Le même poids, transmis sur une petite surface ou sur une ligne, fait fléchir le plateau beaucoup plus. L'ISO 8611 exclut les charges concentrées de la charge nominale [2].

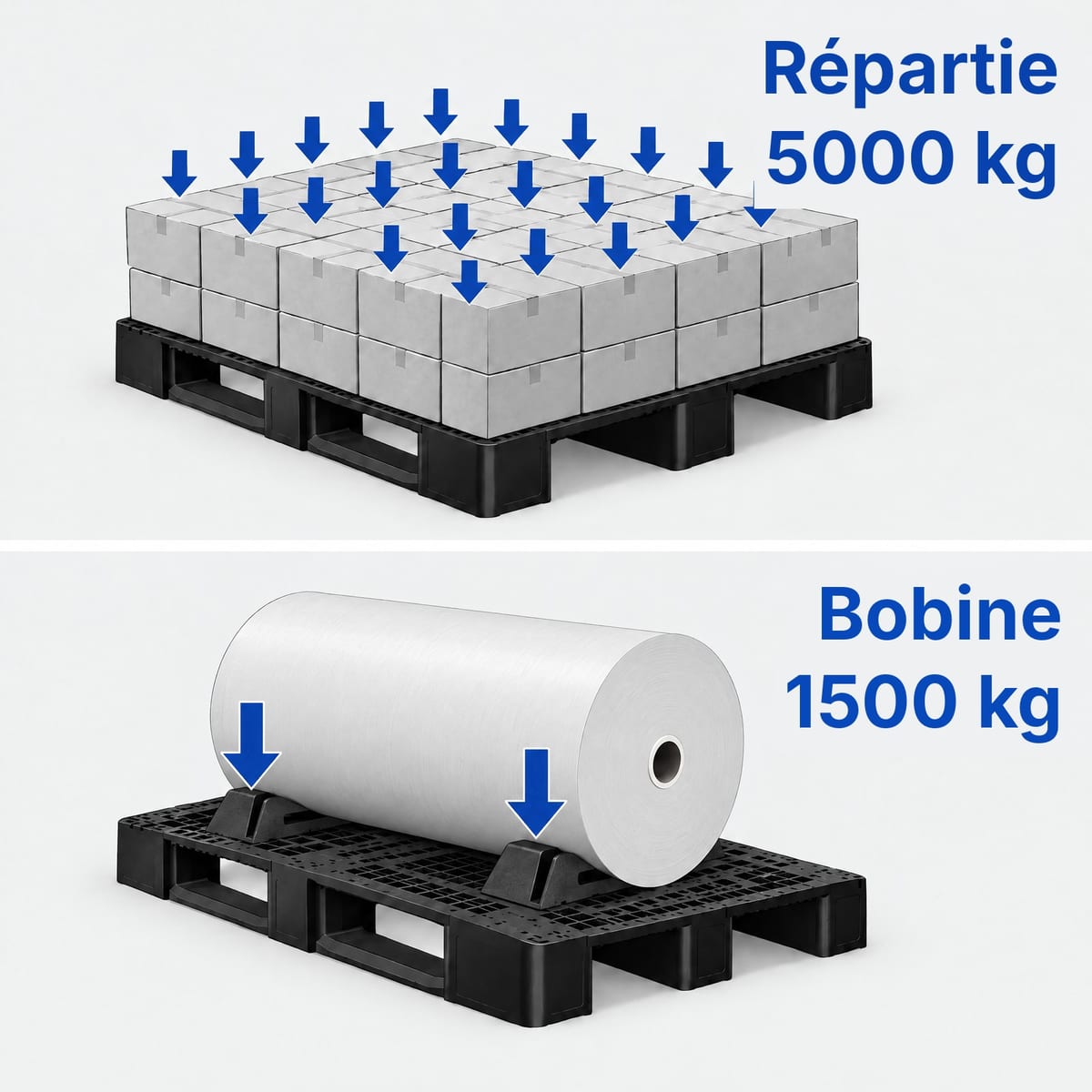

Le cas type est la bobine. Une bobine de film, de papier ou d'aluminium posée sur une palette plate touche le plateau le long d'une génératrice ; sur une selle ou un berceau, elle transmet son poids sur deux appuis courbes. Dans les deux cas, c'est une charge concentrée, et la capacité d'une palette plate ne suffit pas pour la dimensionner. Le choix d'un support pour bobines selon le diamètre, le poids et le mandrin est expliqué dans le guide des palettes porte-bobines.

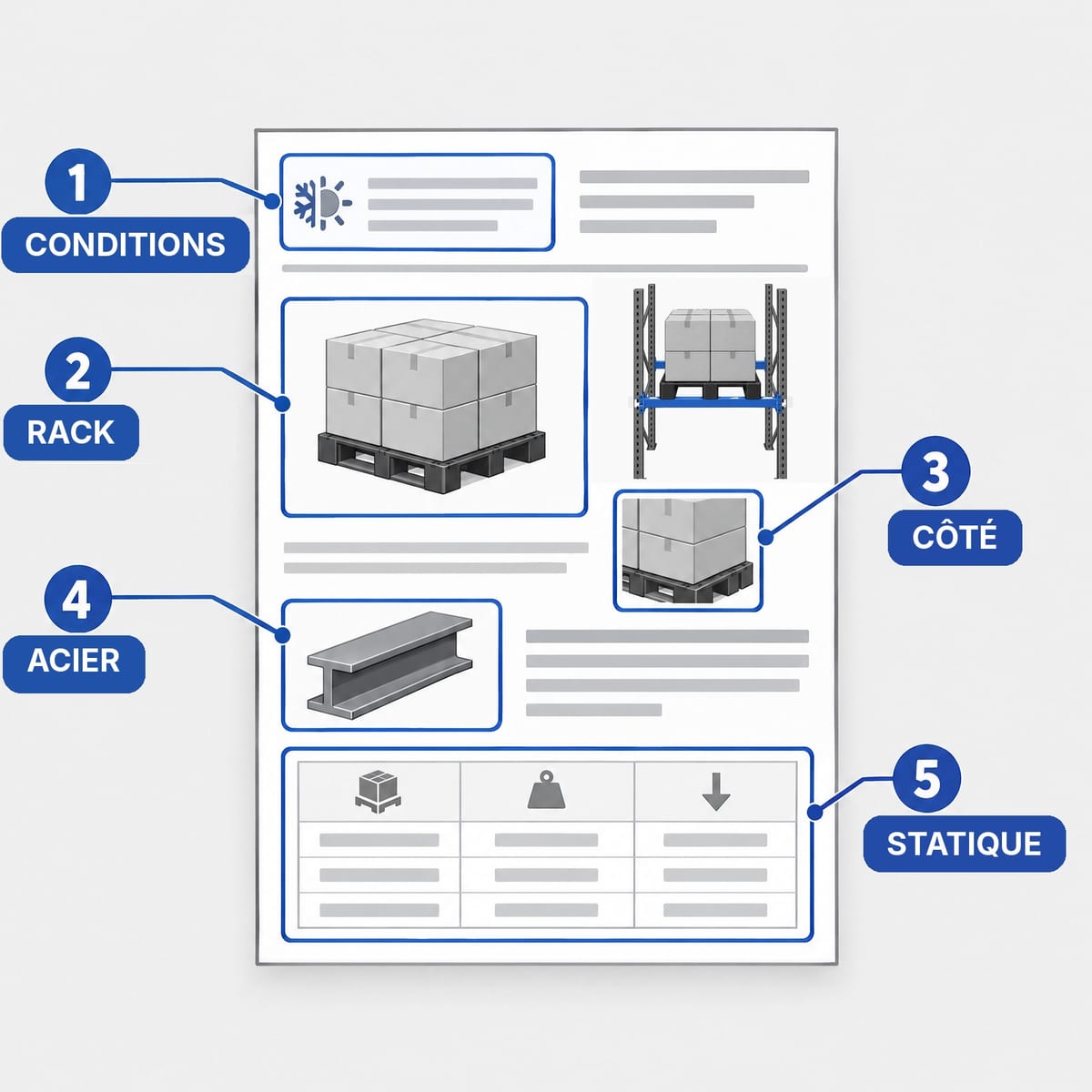

Lire une fiche technique
- Vérifiez les conditions d'essai : charge uniforme ou non, quelle norme, quelle température. Une charge sans ses conditions ne dit pas grand-chose.
- Partez de la charge la plus faible qui vous concerne. Si la palette va sur des lisses, c'est la charge en rack qui décide, pas la statique.
- Cherchez le sens de la charge en rack : sur le grand côté ou sur le petit côté. Si la fiche ne le précise pas, demandez-le au fabricant.
- Vérifiez si la valeur suppose des renforts. Souvent, la charge la plus élevée est celle de la version à profilés acier, plus chère et plus lourde [6][7].
- Regardez la pile. La statique se compare au poids de toutes les palettes chargées posées sur celle du bas [3].
Pour inscrire ces exigences dans une commande, le guide cahier des charges et réception indique quoi demander et comment le vérifier.
Les erreurs fréquentes de lecture

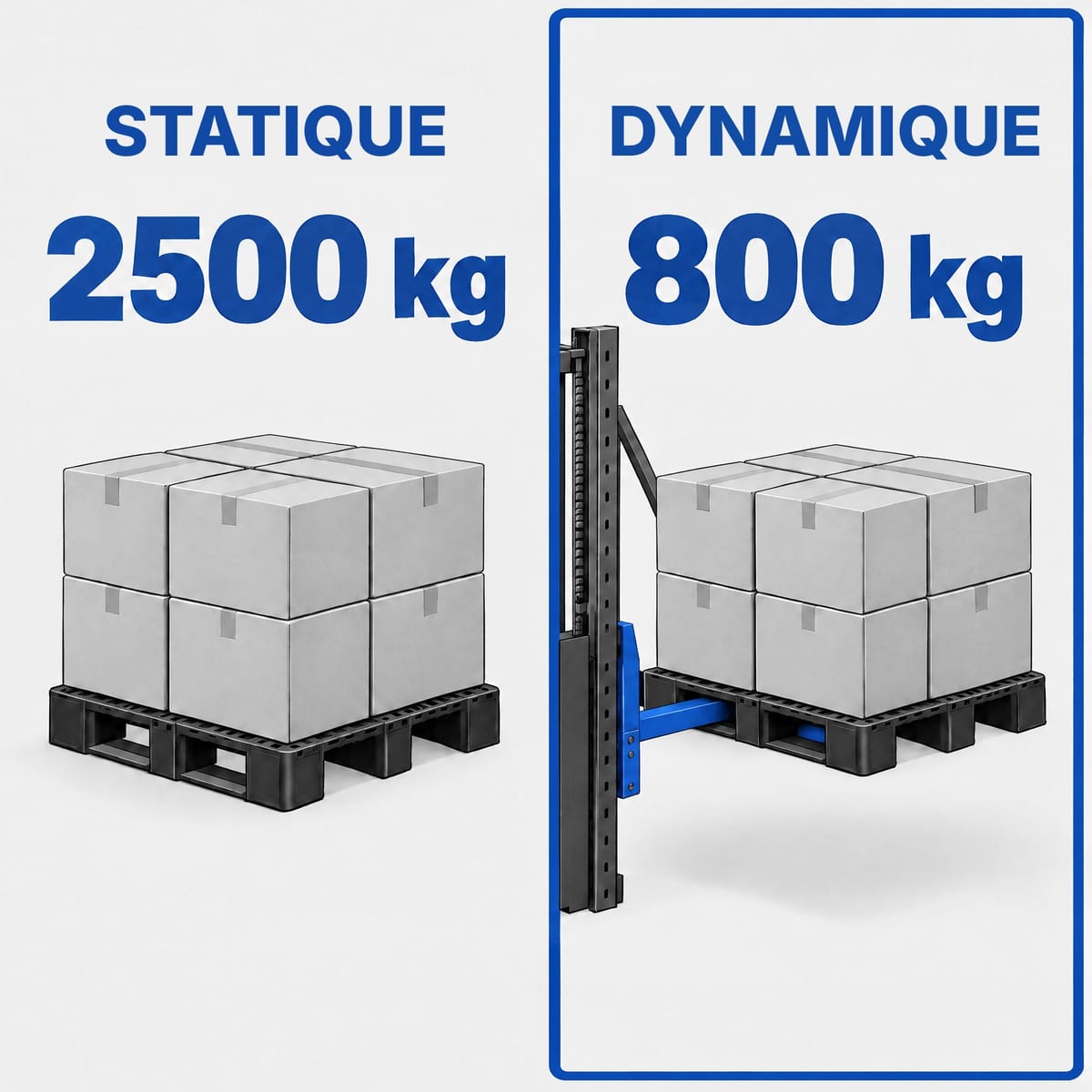

- Prendre la statique pour la manutention : une palette à 2 500 kg en statique peut n'en supporter que 800 sur le chariot [5].
- Prendre la statique pour le rack : pour une même palette à semelles, la fiche peut indiquer 5 000 kg en statique et 1 000 kg en rack [6].
- Poser une emboîtable à pieds sur des lisses : en général, elle n'annonce pas de charge en rack [5].
- Oublier la charge concentrée : la fiche ne couvre pas les bobines, moules, moteurs ou fûts isolés [2].
- Négliger le temps et la chaleur : une palette qui tient une nuit en rack peut dépasser la limite de flèche après des semaines d'été [2][12].
- Comparer des fiches établies selon des normes différentes : une valeur ISO 8611 et une valeur ASTM D1185 reposent sur des coefficients de sécurité et des essais de fluage différents [2].
Les constructions qui supportent le rack sont décrites dans le guide des types de palettes plastique.
Questions fréquentes
Quelle différence entre charge statique, dynamique et en rack ?
La charge statique est la charge maximale quand la palette est immobile sur une surface pleine, sol ou tablette ; si les palettes sont gerbées, c'est le poids supporté par celle du bas qui compte. La dynamique est la charge maximale pendant que la palette est levée et déplacée sur les fourches. La charge en rack vaut pour une palette posée entre les deux lisses d'un rayonnage à palettes ; c'est en général la plus faible des trois.
Quelle charge dois-je regarder ?
Cela dépend de l'appui de la palette. En rack, elle repose entre deux lisses : regardez la charge en rack. Sur une tablette pleine ou au sol, elle repose sur une surface : regardez la statique, et la dynamique pour les phases de manutention. Si la palette passe par les trois situations, c'est la plus faible des valeurs qui vous concernent qui décide.
Quel poids supporte une palette plastique 1200×800 ?
Dans les fiches des fabricants, une légère emboîtable (4 à 9 kg) annonce 1 500 à 2 500 kg en statique et 650 à 1 000 kg en dynamique, et en général aucune charge en rack. Une moyenne à semelles (14 à 20 kg) annonce environ 5 000 à 6 000 kg en statique, 1 500 kg en dynamique et 800 à 1 250 kg en rack ; une lourde (18 à 25 kg) 4 500 à 7 500 kg en statique, 1 250 à 1 500 kg en dynamique et 1 000 à 1 400 kg en rack. La valeur qui compte est celle de la fiche du modèle.
Comment mesure-t-on la charge en rack selon l'ISO 8611 ?
La palette repose sur deux appuis placés à 75 mm des bords : sur un côté de 1200 mm, la portée libre est donc de 1 050 mm. On la charge avec deux lignes de charge. Dans l'édition 2011 de l'ISO 8611-2, la flèche admise est de 2 % de la portée sous charge et de 0,7 % après déchargement. L'essai se fait dans les deux sens et l'on retient le plus faible, avec des essais de fluage de 24 ou 48 heures pour la plastique.
Les charges annoncées valent-elles aussi pour une bobine ?
Non : les charges des fiches se rapportent à une charge uniformément répartie sur tout le plateau, et l'ISO 8611 exclut les charges concentrées de la charge nominale. Une bobine transmet son poids sur une ligne ou sur deux selles. Pour les bobines et les rouleaux, il faut une palette porte-bobines conçue pour cette charge, ou une vérification par le fabricant.
La température réduit-elle la charge d'une palette plastique ?
Oui : à la chaleur, la plastique se déforme davantage sous charge constante (fluage). C'est pourquoi l'ISO 8611-2 prévoit que la charge maximale de travail des palettes plastique soit testée à 40 °C. Il n'existe pas de coefficient de réduction public valable pour tous : si la palette travaille plus chaud, demandez au fabricant la charge à cette température.
Sources
- ISO 8611-1:2025 Pallets for materials handling: Flat pallets: Part 1: Test methods
- Virginia Tech, Center for Unit Load Design: Load carrying capacity of pallets (white paper)
- Q-Pall: Load of pallets (définitions des charges dynamique, statique, en rayonnage)
- Nelson Company: Capacity ratings for plastic pallets explained
- Schoeller Allibert : catalogue général international (fiches palettes)
- Craemer : palette industrielle CR3 / CR3-5 (fiche produit)
- Craemer: Euro pallet TC1 (fiche produit)
- ORBIS Corporation: Temperature ranges for plastic products
- EPAL: EPAL Euro pallet (fiche technique)
- ROLL PP69, palette plastique renforcée 800×1200 (fiche)
- ISO 8611-1:2025, extrait du texte (définitions et essai de flexion en rack)
- ISO 8611-2:2011 Pallets for materials handling: Flat pallets: Part 2: Performance requirements and selection of tests (extrait)
